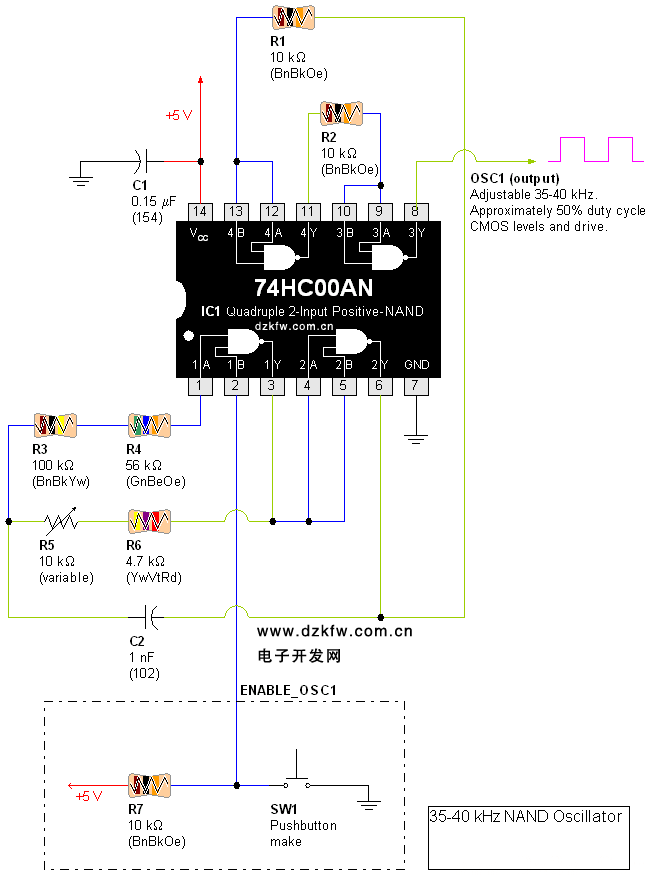

7400、74HC00中文資料說明：真值表,引腳圖,電氣參數及應用電路

作者：佚名文章來源：本站原創 點擊數：更新時間：2012-5-24

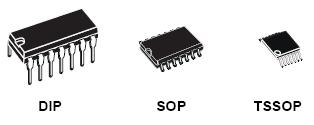

與非門74HC00中文資料(真值表,引腳圖,電氣參數及應用電路)

74HC00功能：2輸入端四與非門

TRUTH TABLE真值表：

74HC00引腳圖及引腳功能表：

管腳位	SYMBOL 符號	NAME AND FUNCTION名稱及功能
1, 4, 9, 12	1A to 4A	Data Inputs數據輸入
2, 5, 10, 13	1B to 4B	Data Inputs數據輸入
3, 6, 8, 11	1Y to 4Y	Data Outputs數據輸出
7	GND	Ground接地(0V)
14	VCC	Positive Supply Voltage電源電壓

74HC00中文資料(真值表,引腳圖,電氣參數及應用電路)

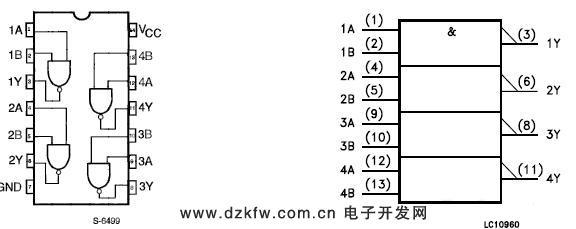

圖1 74HC00 引腳圖

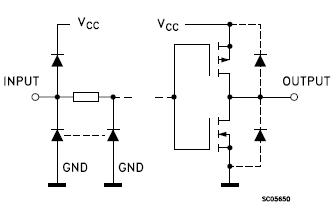

ABSOLUTE MAXIMUM RATINGS絕對最大額定值：

SYMBOL 符號	Parameter 參數	Value 數值	Unit 單位
VCC	Supply Voltage電源電壓	-0.5 to +7	V
VI	DC Input Voltage 直流輸入電壓	-0.5 to VCC + 0.5	V
VO	DC Output Voltage直流輸出電壓	-0.5 to VCC + 0.5	V
IIK	DC Input Diode Current 直流輸入二極管電流	± 20	mA
IOK	DC Output Diode Current直流輸出二極管電流	± 20	mA
IO	DC Output Current直流輸出電流	± 25	mA
PD	Power Dissipation功耗	500(*)	mW
Tstg	Storage Temperature貯藏溫度	-65 to +150	℃
TL	Lead Temperature 焊接溫度 (10 sec)	300	℃

RECOMMENDED OPERATING CONDITIONS建議操作條件：

SYMBOL 符號	Parameter 參數		Value 數值	Unit 單位
VCC	Supply Voltage電源電壓		2 to 6	V
VI	Input Voltage輸入電壓		0 to VCC	V
VO	Output Voltage輸出電壓		0 to VCC	V
Top	Operating Temperature操作溫度		-55 to 125	℃
tr,tf	Input Rise and Fall Time輸入上升和下降時間	VCC = 2.0V	0 to 1000	ns
		VCC = 4.5V	0 to 500	ns
		VCC = 6.0V	0 to 400	ns

DC SPECIFICATIONS直流電氣規格

SYMBOL 符號	Parameter 參數	Test Condition 測試條件		Value 數值							Unit 單位
		VCC	-	TA=25℃			-40to85℃		-55to125℃
		(V)	-	最小	典型	最大	最小	最大	最小	最大
VIH	High Level Input- Voltage輸入高電平電壓	2.0	-	1.5	-	-	1.5	-	1.5	-	V
		4.5		3.15	-	-	3.15	-	3.15	-
		6.0		4.2	-	-	4.2	-	4.2	-
VIL	Low Level Input- Voltage輸入低電平電壓	2.0	-	-	-	0.5	-	0.5	-	0.5	-
		4.5		-	-	1.35	-	1.35	-	1.35	V
		6.0		-	-	1.8	-	1.8	-	1.8	V
VOH	High Level Output Voltage輸出高電平電壓	2.0	IO=-20μA	1.9	2.0	-	1.9	-	1.9	-	V
		4.5		4.4	4.5	-	4.4	-	4.4	-
		6.0		5.9	6.0	-	5.9	-	5.9	-
		4.5	IO=-4.0mA	4.18	4.31	-	4.13	-	4.10	-
		6.0	IO=-5.2mA	5.68	5.8	-	5.63	-	5.60	-
VOL	Low Level Output Voltage輸出低電平電壓	2.0	IO=20μA	-	0.0	0.1	-	0.1	-	0.1	V
		4.5		-	0.0	0.1	-	0.1	-	0.1
		6.0		-	0.0	0.1	-	0.1	-	0.1
		4.5	IO=4.0 mA	-	0.17	0.26	-	0.33	-	0.40
		6.0	IO=5.2 mA	-	0.18	0.26	-	0.33	-	0.40
II	Input Leakage Current輸入漏電流	6.0	VI = VCC or GND	-	-	± 0.1	-	± 1	-	± 1	μA
ICC	Quiescent Supply Current靜態電源電流	6.0	VI = VCC or GND	-	-	1	-	10	-	20	μA

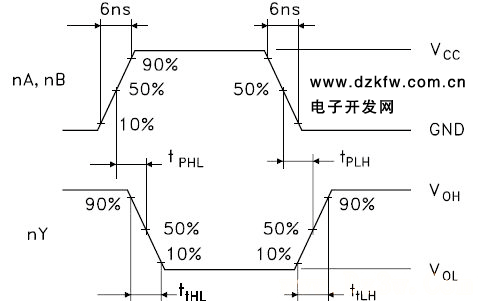

AC ELECTRICAL CHARACTERISTICS交流電氣特性：

SYMBOL 符號	Parameter 參數	Test Condition測試條件		Value 數值							Unit 單位
		VCC	-	TA=25℃			-40to85℃		-55to125℃
		(V)	-	最小	典型	最大	最小	最大	最小	最大
tTLH tTHL	Output Transition Time輸出過渡時間	2.0	-	-	30	75	-	95	-	110	ns
		4.5		-	8	15	-	19	-	22
		6.0		-	7	13	-	16	-	19
tPLH tPHL	Propagation Delay Time傳遞延遲時間	2.0	-	-	27	75	-	95	-	110	ns
		4.5		-	9	15	-	19	-	22
		6.0		-	8	13	-	16	-	19
