前面兩篇文章我們介紹了步進電機和步進驅動器。我們知道,步進電機本身沒有反饋裝置,在一些需要精確控制的場合,還需要配合編碼器等反饋裝置來使用。為了使本教程更貼近實際工程應用,我們的實驗裝置安裝了增量型編碼器。這篇文章,我們就來認識下增量型編碼器。
本節課程包括如下一些內容:
1、什么是編碼器?編碼器的英文名稱為“encoder”,它是一種能把距離(直線位移)和角度(角位移)轉換成電信號并輸出的傳感器。編碼器通常用于工業運動控制中需要準確控制位置的場合。比如,機床系統中,用步進電機控制刀具的位置,用編碼器對實際位置進行檢測并反饋。有了編碼器,控制系統就能形成閉環。

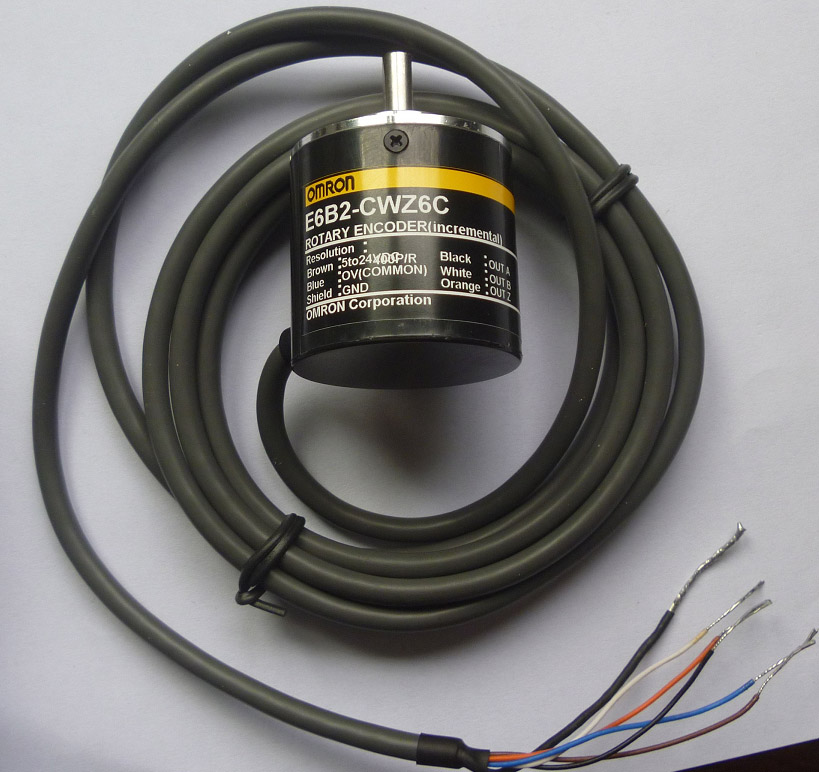

下面這張圖是歐姆龍增量型編碼器E6B2-CWZ6C的實物圖:
2、編碼器的分類根據工作原理的不同,編碼器可分為光電編碼器(optical encoder)、磁性編碼器(magnetic encoder)、電感式編碼器(inductive encoder)和電容式編碼(capacitive encoder)等等,使用最多的是光電編碼器。

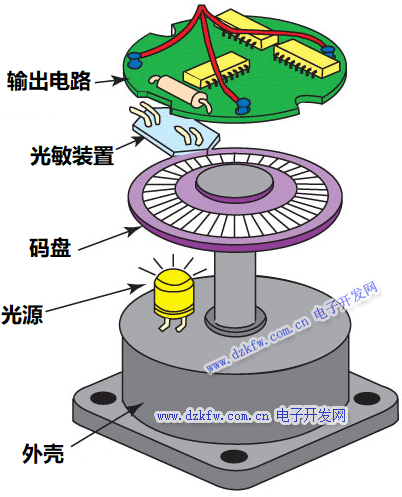

光電編碼器(optical encoder)的組成包括:連接軸(Shaft)、碼盤(Code disk)、光源(Light Source)、輸出電路(Output circuit)及外殼和連接法蘭等,如下圖:
根據碼盤結構的不同,編碼器又可以分為增量型編碼器和絕對值型編碼器。

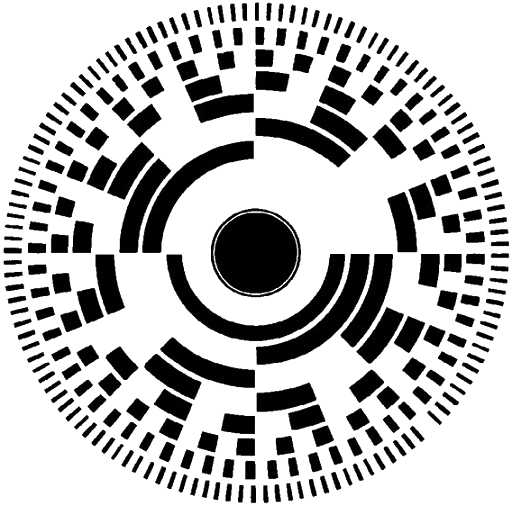

絕對值型編碼器,英文名稱"Absolute encoder",輸出的是一組二進制數的編碼。它的碼盤被分成很多同心的通道,每一個通道,稱為一個“碼道”。每一個碼道都有一個單獨的輸出電路,用來表示一個二進制的位。通過二進制位的組合,就能唯一確定一個數值。絕對值型編碼器的碼盤如下圖所示:
3、增量型編碼器的結構及工作原理增量型編碼器,英文名稱“Incremental encoder”,它的碼盤被分成大小相等的明暗相間的光柵,隨著碼盤的轉動,接收端會檢測到光的0和1的變化,并轉換成電脈沖信號向外輸出。脈沖信號連接到高速計數器模塊上,通過對脈沖個數的計數,就能確定位移的大小(因為編碼器每轉一周發出的脈沖數是固定的)。

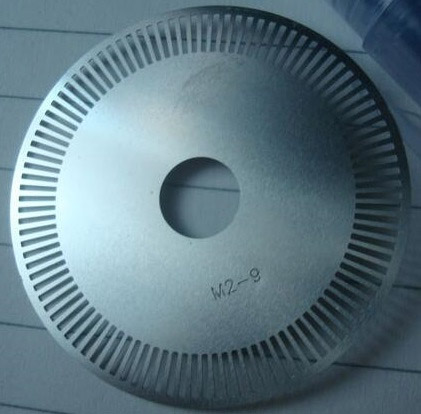

增量型編碼器的碼盤如下圖:
上述碼盤結構只有1圈光柵,在使用一路光源的情況下只有1路電脈沖信號輸出,這往往不能滿足實際要求,因為在實際應用中我們往往需要檢測電機是正轉還是反轉,有時候還需要進行零點檢測。
要檢測正反轉,可以有兩種方法。
方法一:使用具有1圈光柵的碼盤和兩個光源。

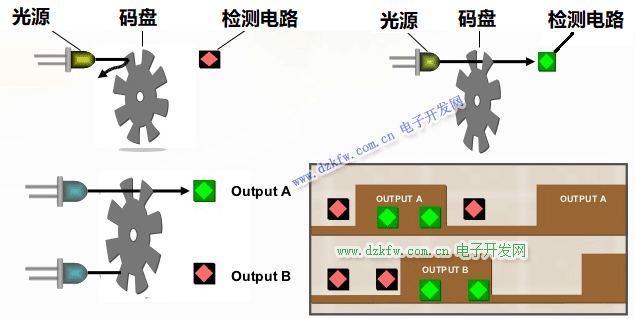

通過調整碼盤光柵的間隔距離及兩個光源的位置,使A相信號和B相信號相差1/4周期(相位角差90度),這樣就可以通過判斷A相信號和B相信號的發生順序來判斷正轉還是反轉。該方法的示意圖如下:
方法二:使用具有2圈光柵的碼盤和1個光源。

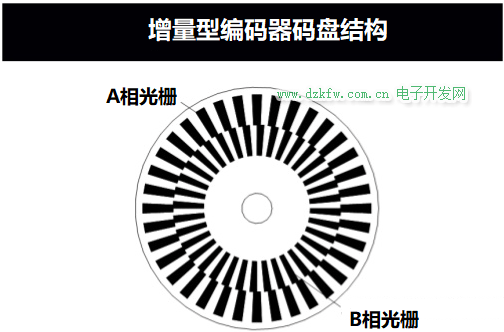

該方法使用具有2圈光柵的碼盤,外圈為A相光柵,內圈為B相光柵,兩圈光柵之間間隔1/4寬度,如下圖所示:

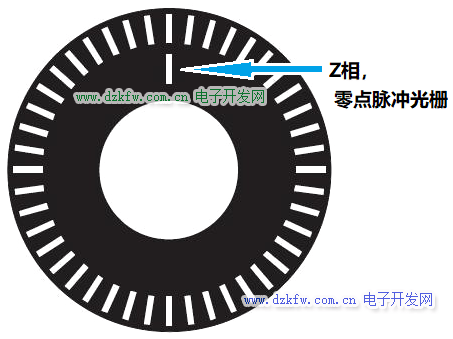

除了A/B相,在實際應用中,有的編碼器還提供零點脈沖信號。零點脈沖信號是在碼盤上增加一個同心的光柵孔,每轉一圈發出一個脈沖,其輸出信號稱為Z相(Zero),如下圖:
這樣,增量型編碼器A相/B相/Z相的輸出信號如下圖所示:
4、增量型編碼器與PLC的連接增量型編碼器輸出的脈沖信號需要連接到PLC的高速計數器中。有些PLC的CPU模塊本身集成了高速計數器(比如,S7-200 SMART、S7-1200系列),可以將編碼器的輸出信號直接連接到CPU模塊集成的高速計數通道中;有的CPU本身沒有集成高速計數器(比如S7-300/1500系列),這種情況下需要使用專門的高速計數模塊。
