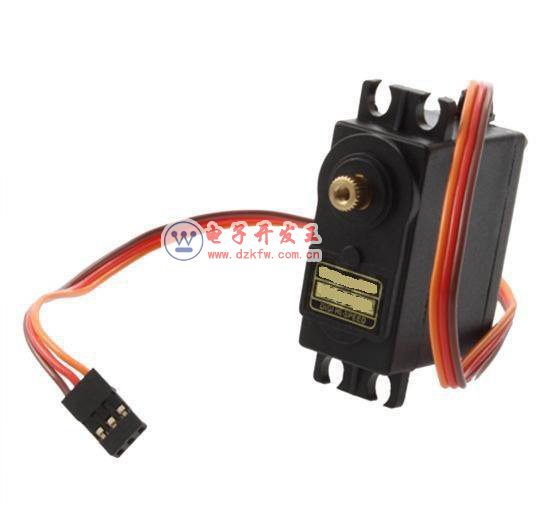

舵機（舵機也稱伺服電機，servomotor）已經有很長時間的應用了，它的體積很小，作用大，主要用于角度控制，通常使用于航模、智能小車、機器人，在工業上也有應用，比如船舶，導彈姿態變換的俯仰、偏航、滾轉運動都是靠舵機相互配合完成的。舵機在許多工程上都有應用，不僅限于船舶，在線制造，制藥等工業控制。伺服電路內置于電機單元內，并有一個可定位的軸，通常配有一個齒輪，用電信號控制電動機，該電信號確定軸的運動量。


舵機內部有什么？

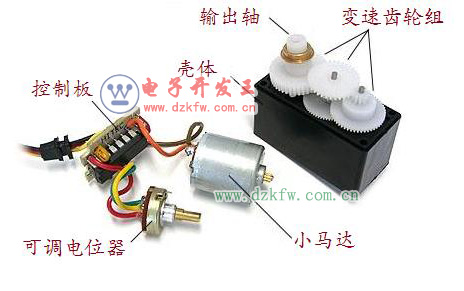

要完全了解舵機的工作原理，您需要了解一下引擎蓋。內部有一個非常簡單的設置：小型直流電機，電位器和控制電路。電機通過齒輪連接到控制輪上。當電機旋轉時，電位器的電阻會發生變化，因此控制電路可以精確地調節電機的運動量和方向。 當電動機的軸是在所希望的位置時，電源供應到電動機被停止。如果不是，則電動機以適當?shù)姆较蜣D(zhuǎn)動。通過信號線通過電脈沖發送所需位置。電機的速度與其實際位置和所需位置之間的差值成比例。因此，如果電機接近所需位置，它將緩慢轉動，否則它將快速轉動。這稱為比例控制。這意味著電機只能在完成手頭任務時盡可能地運行，這是一個非常有效的小家伙。

如何控制舵機？

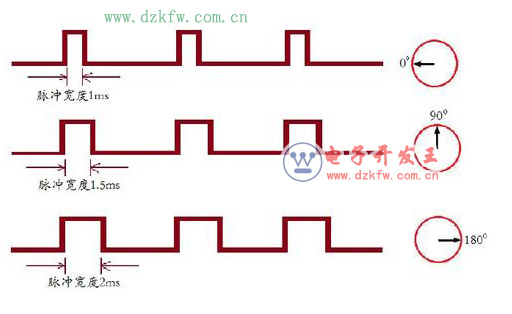

通過控制線 發送可變寬度或脈沖寬度調制（PWM）的電脈沖來控制舵機。存在最小脈沖，最大脈沖和重復率。舵機通常只能在任一方向上轉90°，共轉動180°。電機的中性位置定義為伺服在順時針或逆時針?lè)较蛏暇哂邢嗤�的潛在旋轉量的位置。發送到電動機的PWM 確定軸的位置，并且基于通過控制線發送的脈沖的持續時間; 該轉子將轉向所需的位置。舵機希望每20毫秒看到一個脈沖，脈沖長度將決定電機轉動的距離。例如，1.5ms脈沖將使電機轉到90°位置。短于1.5ms將其沿逆時針?lè)较蛞葡?°位置，任何長于1.5ms的位置都會使舵機構順時針?lè)较虺?80°位置轉動。

當命令這些舵機移動時，它們將移動到該位置并保持該位置。如果在舵機構保持位置時外力推壓伺服機構，舵機構將不會移出該位置。伺服可以施加的最大力量稱為伺服的扭矩額定值。悍馬不會永遠保持他們的位置; 必須重復位置脈沖以指示伺服系統保持在原位。

舵機的類型

舵機有兩種類型 - 交流和直流。交流伺服可以處理更高的電流浪涌，并且傾向于用于工業機械。直流伺服系統不適用于高電流浪涌，通常更適合小型應用。一般而言，直流電動機比交流電動機便宜。這些伺服電機也專為連續旋轉而設計，使其成為讓機器人移動的簡便方法。它們?cè)谳敵鲚S上配有兩個滾珠軸承，可減少摩擦，并可輕松接觸到靜止點調節電位器。

舵機應用

舵機應用于無線電控制的飛機中，用于定位控制表面，如電梯，方向舵，行走機器人或操作夾具。舵機體積小，內置控制電路，尺寸適中。在食品服務和藥品中，這些工具設計用于更惡劣的環境，由于在高壓和高溫下反復洗滌以保持嚴格的衛生標準，因此腐蝕的可能性很高。伺服系統也用于在線制造，其中需要高重復但精確的工作。
