電橋法又稱指零法，它利用拾零電路作測量的指示器，工作頻率很寬。其優點是能在很大程度上消除或削弱系統誤差的影響，精度很高，可達到10-4。

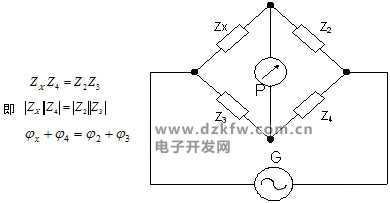

　　１、電橋的平衡條件



　　| Z_x|～|Z₄|——復數阻抗Z_X、Z₂、Z₃、Z₄的模；φ_X～φ₄——復數阻抗Z_X、Z₂、Z₃、Z₄的阻抗角。
　　當被測元件為電阻元件時，取Z_X＝R_X，Z₂＝R₂，Z₃＝R₃，Z₄＝R₄，有

　　２、直流電橋與交流電橋
　　（1）直流雙臂電橋



　　當電橋達到平衡時，IP=0，c、d兩點電位相等，此時
　　R₁-R₄為橋臂電阻，阻值很小，一般不超過0。5Ω。如果能在制造電橋時，使R2=R3，R1=R4并精心同步調整，滿足R₂R₃=R₁R₄則被測電阻為
　　（2）使用凱爾文電橋應注意以下三點　　（3）交流電橋

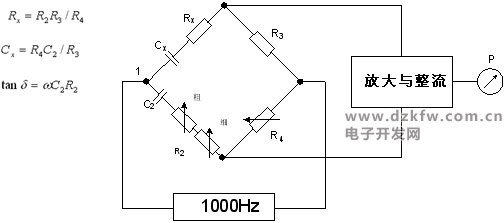

　　1）測量電容時，橋體連接成圖下圖所示的串聯電容電橋(維恩電橋)。被測的電容接在1/2兩端，C_x為被測電容的容量，R_x是他的燈效串聯電阻。調節橋臂中可調電阻使電橋平衡，此時，根據電橋的平衡條件：Z_xZ₄=Z₂Z₃可導出



　　式中：tanδ——損耗系數，δ是電容器的損耗角。CX、RX、tanδ都可以由面板上讀出數值。
　　2）測量電感時，橋體連接成如下圖所示(麥克斯威電橋)。被測電感接在1、2兩端，L_X是它的電感量，R_X是它的等效串聯損耗電阻。當電橋平衡時有
