電橋一般分線式電橋和箱式電橋，其原理基本上是一樣的，就是一組接有好多電阻和電表的電路圖，當線路某兩個特定的接點的電勢相等時，就稱其平衡電橋，常用它來精確地測電阻。有平衡電橋與不平衡電橋兩種。

　　什么是非平衡電橋

　　在實際工程中和科學實驗中，很多物理量是連續變化的，只能采用非平衡電橋才能測量；非平衡電橋的基本原理是通過橋式電路來測量電阻，根據電橋輸出的不平衡電壓，再進行運算處理，從而得到引起電阻變化的其它物理量，如溫度、壓力、形變等。

　　非平衡電橋的橋路形式

　　1、等臂電橋

　　電橋的四個橋臂阻值相等，即R1=R2=R3=RX0；其中RX0是RX的初始值，這時電橋處于平衡狀態，U0=0。

　　2、臥式電橋也稱輸出對稱電橋

　　這時電橋的橋臂電阻對稱于輸出端，即R1= R3，R2= RX0，但R1≠R2

　　3、立式電橋也稱電源對稱電橋

　　這時從電橋的電源端看橋臂電阻對稱相等即

　　4、比例電橋

　　這時橋臂電阻成一定的比例關系，即R1=KR2，R3=KRX0或R1=K R3，R2=K RX0，K為比例系數。實際上這是一般形式的非平衡電橋。

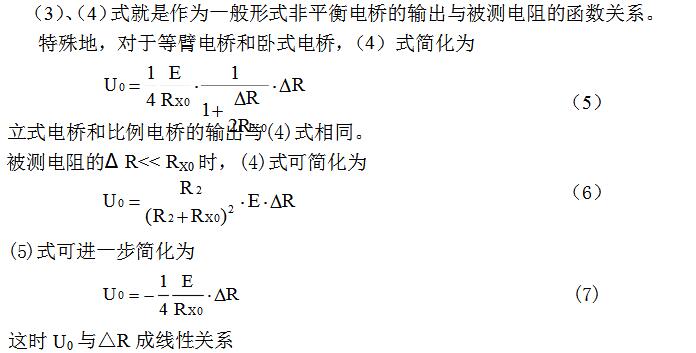

　　非平衡電橋的輸出

　　非平衡電橋的輸出接負載大小分類又可分為兩種。一種是負載阻抗相對于橋臂電阻很大，如輸入阻抗很高的數字電壓表或輸入阻抗很大的運算放大電路；另一種是負載阻抗較小，和橋臂電阻相比擬。后一種由于非平衡電橋需輸出一定的功率，故又稱為功率電橋。

　　根據戴維南定理，圖1所示的橋路可等效為圖2（a）所示的二端口網絡。

　　什么是平衡電橋

　　當電橋中某兩個特定的接點的電勢相等，即此兩接點的電橋輸出為零時，就稱其平衡電橋

　　平衡電橋分類

　　電橋可以按照激勵方式分為直流平衡電橋和交流平衡電橋。

　　直流平衡電橋?qū)τ谥绷麟姌騺?lái)說，其輸出電壓為：

　　輸出電壓為：

　　由上式可見：若 ，

　　則輸出電壓必為零，此時電橋處于平衡狀態，稱為平衡電橋。

　　因此，對于直流平衡電橋來說，平衡條件為：

　　交流平衡電橋

　　對于直流電橋來說，其輸出電壓為：

　　輸出電壓為：

　　由上式可見：若 ，則輸出電壓為零。對于交流電橋來說，Z是復數。

　　那么，交流電橋的平衡條件為：

　　可以表示為：

　　非平衡電橋與平衡電橋之間是什么區別

　　非平衡電橋與平衡電橋之間的關系是是非關系。工作在不平衡條件下的電橋是非平衡電橋，工作在平衡條件下的電橋是平衡電橋。

        平衡電橋指兩臂中點電壓相同，為的是測試準確，精度較高。非平衡電橋相對簡單精度稍差。
