電阻分壓采樣電路圖（一）

　　音量控制的實質是由電阻構成的分壓電路，其原理就是電阻串聯分壓的知識，其典型的電路如圖1-1。

　　輸入電路由信號源Ui、電阻R1和電阻R2構成。分壓電路輸出電壓U0算公式為

　　從公式可以看出，由于分母R1+R2大于R2，所以輸出電壓小于入電壓。也就是說分壓電路是一個對輸入信號進行衰減的電路。我們可以通過改變R1或R2的大小來改變輸入電壓U0的大小。

　　下分壓電阻R2大小對輸出電壓變化的影響：

　　輸入電壓Ui和R1不變時，如果R2增大，輸出電壓將增大；R2減小，輸出電壓也將減少。

　　上分壓電阻R1大小對輸出電壓變化的影響：

　　輸入電壓Ui和R2不變時，如果R1增大，輸出電壓將減小；R1減小，輸出電壓將增大。

　　帶負載的電阻分壓電路

　　圖1-2是帶有負載的電阻分壓電路，電路中的RL是負載電路，他可以是一個電阻也可以是一個電路。

　　其工作原理和上面介紹的一樣，只不過是現在分析電路時要將R2和RL并聯后的阻抗作為下分壓電阻。此時，負載電阻的值越小，負載越重。負載越重，分壓電路的輸出電壓下降的量就越大。

　　音量電位器阻值變化的原理

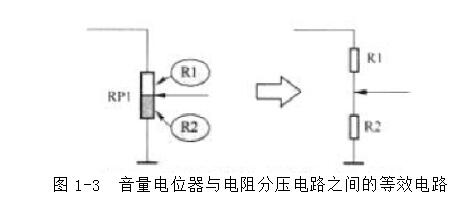

　　音量電位器在電路中相當于電阻的一個分壓電路，圖1-3為音量電位器與電阻分壓電路之間的等效電路圖，其中RP1為音量電位器。

　　轉動電位器的轉柄時，動片再電阻體上滑動，動片到兩個定片的阻值大小也隨之變化。電位器在電路中相當于兩個電阻構成的串聯電路，動片將電位器的阻體分為兩個電阻R1和R2，組成電阻分壓電路，在音量控制電路中常用到此器件。

　　單聲道音量控制器

　　單聲道音量控制器是各種音量控制器的基礎，圖1-4是單聯電位器構成的的單聲道音量控制電路，它實際上是一個電阻分壓電路，電位器RP1相當于兩個分壓電阻。

　　圖中的電位器RP1用于音量控制電路，所以又叫音量電位器。BL1是揚聲器，它的作用是把電信號轉化成聲音。功率放大器的作用是把對RP1動片的輸出信號進行放大，再推動揚聲器BL1工作。

　　電阻分壓采樣電路圖（二）

　　AD通過分壓電阻采樣

　　電阻分壓采樣電路圖（三）

　　對于異步電機調速系統來說，環球電機速度檢測的正確和精度將是調速系統穩定性和控制精度的關鍵。為了使系統具有良好的穩定性和較寬的調速范圍，本系統采用增里式光電編碼器來檢測異步電機的速度，事件管理器中，集成有正交編碼脈沖電路能夠接受光電編碼器發出的正交編碼脈沖信號，通過檢測正交編碼脈沖信號便可測出電機的速度和運動方向。系統選用定時器作為的時基，定時器工作模式設為增減計數模式，正交編碼脈沖作為的時鐘源。

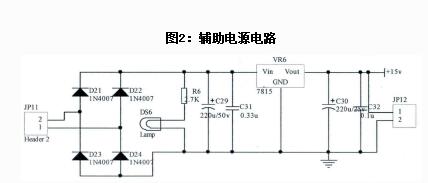

　　輔助電源是控制系統必不可少的一部分，小編為了確保能為控制系統提供可靠穩定的電源，輔助電源設計選用線性電源。其工作原理是工頻交流電經降壓變壓器降壓后再經整流濾波電路，得到直流電壓再經三端穩壓芯片得到所需的電源電壓。

　　兩相交流電機變頻調速控制系統的硬件總體框圖，包括以三菱作為功率模塊的主電路、以為控制核心的外圍基本電路，小編詳細介紹了直流母線欠過壓保護電路、電流采樣電路、速度采樣電路以及按鍵顯示電路的設計過程。軟件和硬件是異步電機變頻調速系統的兩大組成部分，硬件是調速系統的基礎，軟件是調速系統的核心。系統控制能力的優劣主要取決于軟件的可靠性和通用性，兩相交流電機變頻調速系統的軟件需要滿足實時性、可靠性和通用性。為了提高軟件效率，系統軟件使用匯編語言來編寫。
