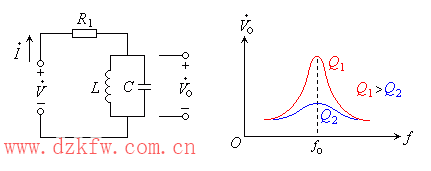

LC 并聯諧振電路如圖1(a)所示。顯然輸出電壓是頻率的函數

    輸入信號頻率過高，電容的旁路作用加強，輸出減小；反之頻率太低，電感將短路輸出。并聯諧振曲線如圖1（b）所示。

    諧振時

    諧振頻率

    考慮電感支路的損耗，用R表示，如圖2所示。諧振時，電感支路電流或電容支路電流與總電流之比，稱為并聯諧振電路的品質因數


    對于圖11.05（b）的諧振曲線，Q 值大的曲線較陡較窄，圖中Q₁＞Q₂。并聯諧振電路的諧振阻抗

    諧振時，LC 并聯諧振電路相當一個電阻。
