支路電流法

一、獨立的KCL和KVL方程

n個節點，b條支路的網絡
（n—1）個獨立節點→（n—1）個獨立KCL方程
（b－n＋1）個網孔→（b－n＋1）個獨立KVL方程

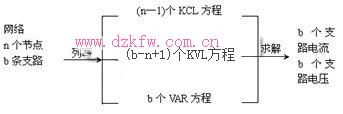

二、2b法

存在問題
2b個方程，方程數太多

三、支路電流法
出發點
利用支路VAR關系，將b個支路電壓表示為b個支路電流，減少了b個方程。只需列寫b個方程。

用支路電流法分析電路的一般步驟
確定電路的節點數和網孔數，以便確定獨立的KCL和KVL方程數。設定各支路電流的符號和參考方向。選取參考點，列寫（n－1）個KCL方程。選取（b－n＋1）個網孔并設定網孔方向，列寫各網孔的KVL方程，這些方程中支路電壓都用支路電流表示。聯立求解方程，求出b個支路電流。根據每條支路的伏安關系，求出b個支路電壓。

如有必要，再根據已求得的支路電流或支路電壓，求電路中的其他電路變量，如功率等。

例 3.1-1 圖3.1-1所示電路，求各支路電流，并求支路電壓Uab及ab支路發出的功率。

解：1. 電路共有2個節點，3條支路，即n=2，b=3
2．選取節點b為參考點，列出節點a的KCL方程：
（1）
3．電路的網孔數為
b－n＋1=3－2＋1=2
列出2個網孔的KVL方程
網孔①： （2）
網孔②： （3）
4．聯立求解由（1）、（2）、（3）式構成的方程組，求得各支路電流為

5．支路電壓為

ab支路發出的功率為


注 意：如果電路中含有受控源，將受控源當獨立源處理，按上述方法列寫電路方程，但是要補充一個受控源的受控關系方程，再聯立求解。
