當電路出現故障時，切忌盲目亂動，在檢修前應該對故障發生的情況進行詳細的調查，然后理論聯系實際，具體故障具體分析，主要的檢修方法有以下幾種，可以根據實際情況進行選擇。

直觀法
1.望

首先弄清電路的組成和功能，可以根據以往的經驗，將電路按原理分成幾個部分，再根據元器件的型號分析其工作原理，同時檢查熔斷器內熔絲是否熔斷，其他電器元件有無燒壞、發熱、斷線等現象，導線連接螺絲是否松動，電動機的轉速是否正常等，然后對電路故障進行初步檢查。

2.問

機床發生故障后，首先應向操作者了解故障發生的前后情況，詢問內容有：故障發生在運行前、運行后，還是發生在運行中?是運行中自行停車，還是發現異常情況后由操作者停下來的;發生故障時，機床工作在什么工作順序，按動了哪個按鈕，扳動了哪個開關;故障發生前后，設備有無異常跡象(如響聲、氣味、冒煙或冒火等);以前是否發生過類似的故障，是怎樣處理的等。

3.聞

聞一下有無電器元件發熱和燒焦的異味。

4.聽

在電路和設備還能運行但又不至于擴大故障的前提下，可以進行通電運行，傾聽電路有無異響，如電動機、電器元件在運行時聲音是否正常，這有助于尋找故障的部位。

5.摸

斷開電源后，可以用手觸摸線圈、觸頭等容易發熱的部分，看看是否正常。

利用儀表檢查法
利用儀表檢查電路的故障具有速度快、判斷準確、故障參數可以量化等優點。如對于電路的通斷、電動機繞組、接觸器和繼電器的線圈、觸頭的接觸電阻等都可以用萬用表相應的電阻擋進行檢查;對于三相電壓是否平衡、線路部分電流電壓的大小都可以用萬用表檢查。

1.電壓測量法

在檢測前把萬用表的選擇開關調到交流500 V擋上。


圖5.21 電壓分階測量法
(1)分階測量法

電壓的分階測量法如圖5.2 1所示。

檢查時，首先用萬用表測量1—5點的電壓，在電路正常的情況下電壓應該為380 V，然后按住啟動按鈕SB2不放，將萬用表的黑色表筆接到5處，紅色表筆依次點在4、3、2處，分別測量5—4、5—3、5—2各階段的電壓，在電路正常的情況下，各階段的電壓均應為380 V，如果測到5—4之間無電壓，則說明斷路故障，此時可將紅色表筆向前移動，若移到2處，電壓正常，就說明是2以后的觸頭或接線有斷路故障，一般為點2后的第一個觸頭(即剛跨過的停止按鈕SB1)或連接線斷路。集體故障分析如表5.2 1所示。

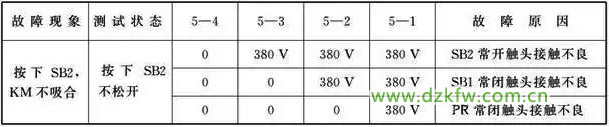

表5.2 1 集體故障分析

表5.2 1
(2)分段測量法

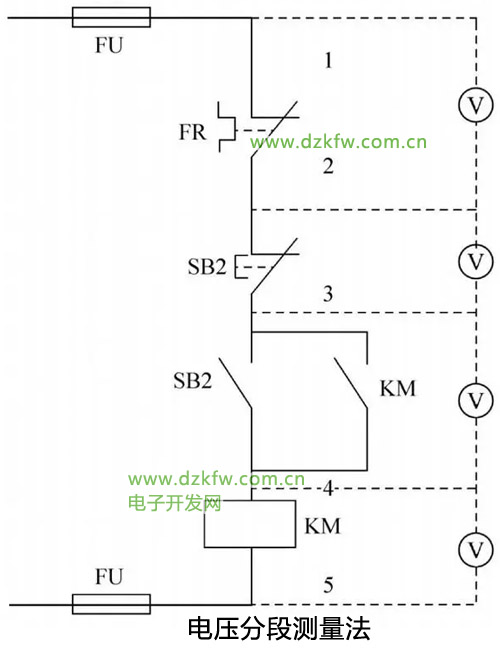

電壓分段測量法如圖5.2 2所示。

檢測前，將萬用表的擋位調到交流500 V擋，測試1—2、2—3、3—4、4—5之間各段的電壓值，在電路正常的情況下，按下啟動按鈕SB2后，除了4—5之間的電壓為380 V，其余各段的電壓都應為0。

如按下啟動按鈕SB2,KM不吸合，則說明發生了斷路故障，此時可用萬用表交流500 V擋進行逐段測試，如果測量到某一段相鄰兩點間的電壓為380 V時，則說明這兩點間所包含的觸頭、導線接觸不良，有斷路故障，集體故障分析如表5.2 2所示。

表5.2 2 集體故障分析


表5.2 2

圖5.22 電壓分段測量法

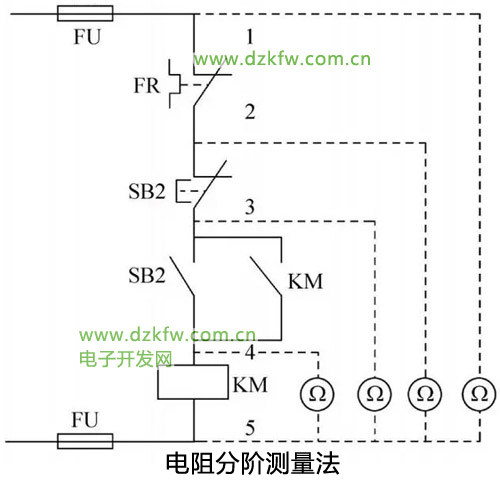

圖5.23 電阻分階測量法
2.電阻測量法

(1)分階測量法

電阻的分階測量法如圖5.2 3所示。

檢測前把萬用表的擋位調到R×1擋，應該注意的是用萬用表電阻擋進行檢測前一定要斷開電源。

按下啟動按鈕SB2不放松，先測量1—5之間的電阻，如果電阻值為無窮大，說明1—5之間有斷路。然后分段測量1—2、1—3、1—4各點之間的電阻，在電路正常的情況下，兩點之間的電阻值應該為0，當測到兩點之間的電阻值為無窮大時，說明這兩點之間的觸頭或?qū)Ь�斷路。


圖5.2 4 電阻分段測量法
(2)分段測量法

電阻的分段測量法如圖5.2 4所示。

檢測前斷開電源，按下啟動按鈕SB2，然后依次逐段測量1—2、2—3、3—4之間的電阻，如果測得電阻為零，則表明線路是通的，如果測得電阻為無窮大，則表明這兩點間的觸頭或連接導線斷路。

電阻測量法的優點是安全，所以經常被使用。雖然測得的電阻值不準確時，容易造成誤判斷，只要注意以下幾點，就能提高準確率。

①用電阻測量法檢查故障時一定要斷開電源。

②如果被測的電路與其他電路并聯時，必須將該電路與其他電路斷開，否則所測得的電阻值是不準確的。

③測量高電阻值的電器元件時，把萬用表的選擇開關旋轉到合適的電阻擋。

3.短接法

短接法是用一段絕緣良好的導線把所懷疑斷路的部位短接，如短接過程中，電路被接通，就說明該處斷路。短接法一般分為局部短接法和長短接法。

短接法檢查只適用于檢查壓降極小的導線和觸頭之類的斷路故障，而且檢查時手拿絕緣導線帶電操作，所以一般不提倡使用。
