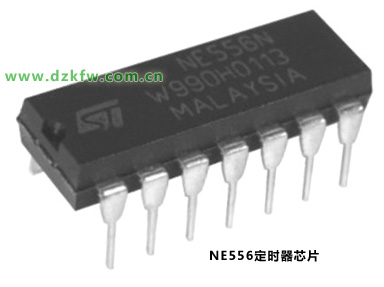

會員注冊NE556定時器芯片是雙版本NE555，這意味著NE556在其內部具有兩個定時器。眾所周知，555芯片由于其可靠的性能和應用而已經使用了很長時間。NE556還可以用于所有這些應用，因?yàn)樗梢耘cCMOS技術一起使用，因此我們可以在一個封裝內安裝兩個具有改進特性的計時器。
NE556芯片引腳配置

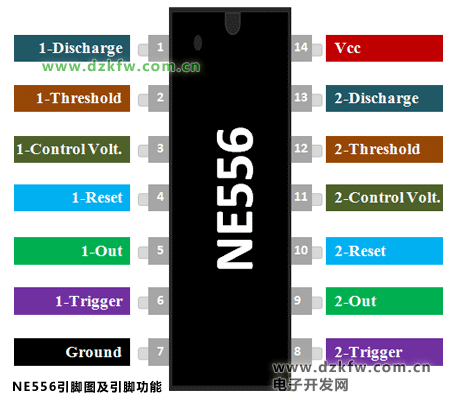

NE556引腳圖及引腳功能：
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1,13 | Discharge | 集電極開路輸出，在間隔期間對電容器放電(與輸出同相)。當電壓達到電源電壓的2/3時，它將輸出從高切換到低 |
| 2,12 | Threshold | 將施加在端子上的電壓與2/3 Vcc的參考電壓進行比較。施加于該端子的6 I幅度的電壓負責觸發器的置位狀態 |
| 3,11 | Control Voltage | 控制閾值和觸發級別。它決定了輸出電壓I波形的脈沖寬度。施加于此引腳的外部電壓也可以用來調制輸出波形 |
| 4,10 | Reset | 施加于此引腳的負脈沖用于禁用或復位定時器。當不用于復位4 I目的時，它應連接到VCC，以避免誤觸發 |
| 5,9 | Out | 此引腳通常連接到負載，因?yàn)樗俏ㄒ痪哂休敵鲵?qū)動波形的引腳 |
| 6,8 | Trigger | 負責觸發器從置位到復位的轉換。定時器的輸出取決于施加于此引腳的外部觸發脈沖的幅度 |
| 7 | Ground | 接地參考電壓0V |
| 14 | Vcc | 電源電壓(典型值= 5V，最大值= 18V) |
NE556芯片特征
單個封裝中的兩個精密定時器
典型工作電壓為+ 5V，最高可承受+ 18V。
輸出引腳的源/吸收電流為150mA
最小閾值電壓為2.4 @ Vcc = 5V
工作溫度為70攝氏度。
提供14引腳PDIP，SOIC和VSSOP封裝
555和556芯片之間的區別
NE556是經典555定時器IC的后繼產品。在一個封裝中有兩個定時器。這減少了系統的尺寸和復雜性。555和556的功能和引腳說明相同。
如何使用NE556芯片？
在應用方面，NE555和NE556都是相同的，因此，如果您想了解定時器IC的基本知識，請仔細閱讀NE555頁。由于NE556是14引腳雙定時器封裝，因此所有定時器引腳都有兩組（閾值，輸出，觸發，控制電壓，放電），并且兩個定時器共享相同的Vcc和接地引腳。

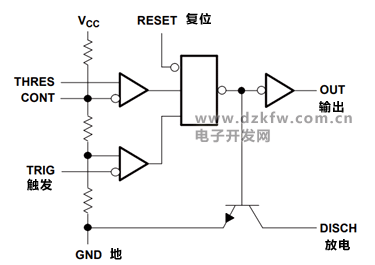

定時器IC是定時和脈沖生成應用中最常用的IC。由于其不同的操作模式，它們可以將自己應用到各種應用程序中。它們非常容易理解，如果我們看一下內部的組件，如下所示。
有3個值為5K的電阻，該IC的標志性名稱為“ 555 Timer”。它具有雙比較器和觸發器，這將使該IC以三種不同的模式工作，例如Astable，Monostable和Biistable（Schimitt）模式。
NE556芯片的應用領域
延時產生
脈沖寬度調制
脈沖產生
精確計時
時序電路

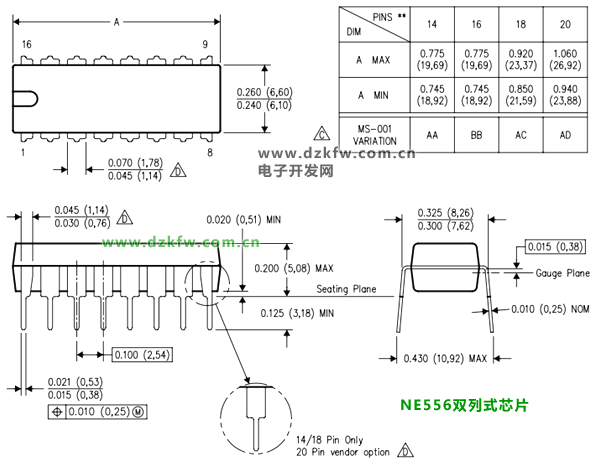

NE556的2D模型（PDIP）
