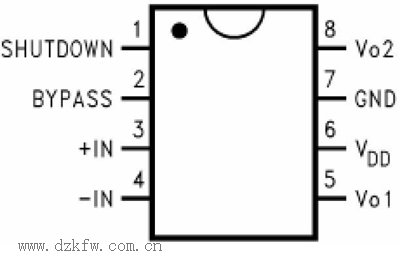

LM4871是塊3W的音頻放大電路，分DIP、MSOP、LLP三種封裝，引腳都為8腳且引腳功能都相同。
1.SHOTDOWN（關機）
2.BYPASS（旁通）
3.+IN（正輸入）
4.-IN（負輸入）
5.Vo1（輸出1）
6.VDD（電源正）
7.GND（地）
8.Vo2（輸出2）

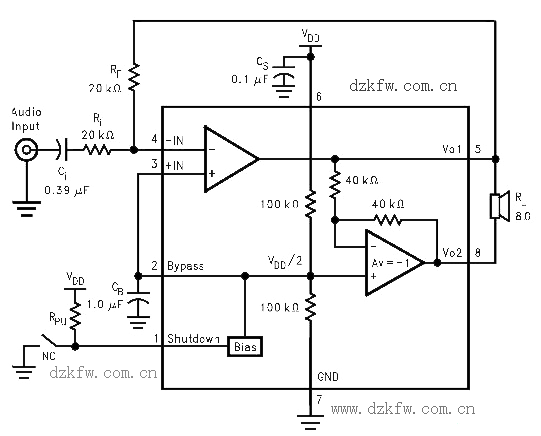

LM4871是一款BTL音頻功率放大器。5V工作電壓時，功率1.5-3W，最大驅動功率為3W（3Ω負載，THD+N<10%）,,音頻范圍內THD+N小于是1%。（20Hz～20KHz）LM4871的應用電路簡單，只需極少數外圍器件；LM4871輸出不需要外接耦合電容或自舉電容和緩沖網絡。
LM4871采用ESOP、DIP、LLP封裝，特別適合用于小音量、小體重的便攜系統中；LM4871可以通過近制進入休眠模式，從而減少功耗；LM4871內部具有過熱自動關斷保護機制；LM4871工作穩定，單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。
LM4871主要特性：
輸出功率高（THD+N<10%,1KHz頻率）；LLP封裝的為3W（3Ω負載）和2.5W(4Ω負載)其他封裝的為1.5W(8Ω負載) 掉電模式漏電流小，0.6uA(典型)采用ESOP，LLP和DIP封裝外部增益可調寬工作電壓范圍：2.0V~5.5V不需驅動輸出耦合電容、自舉電容和緩沖網絡單位增益穩定。
