CD4011中文資料(功能,真值表,引腳圖及電氣參數)

作者：佚名文章來源：本站原創 點擊數：更新時間：2016-10-28

CD4011中文資料(功能,真值表,引腳圖及電氣參數)

CD4011功能及真值表:

四2輸入與非門CMOS芯片

邏輯表達式：Y = A.B

真值表

A=Y.B

X	Y	Q	動作
0	0	?	禁止
0	1	1	設定
1	0	0	重置
1	1	不變	無

(1)當X=0、Y=0時，將使兩個NAND門之輸出均為1，違反觸發器之功用，故禁止使用。如真值表第一列。
(2)當X=0、Y=1時，由于X=1導致NAND-A的輸出為”1”，使得NAND-B的兩個輸入均為”1”，因此NAND-B的輸出為”0”，如真值表第二列。
(3)當X=1、Y=0時，由于Y=0導致NAND-B的輸出為”1”，使得NAND-1的兩個輸入均為””1，因此NAND-A的輸出為”0”，如真值表第三列。
(4)當X=1、Y=1時，因為一個””1不影響NAND門的輸出，所以兩個NAND門的輸出均不改變狀態，如真值表第四列。

CD4011引腳圖及引腳功能:

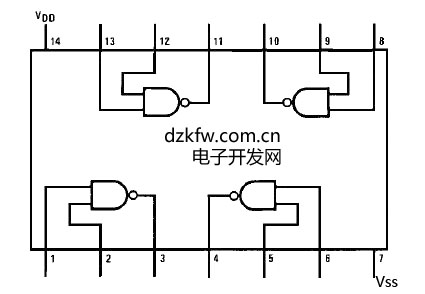

圖1 CD4011引腳圖

管腳功能：
1A 數據輸入端
2A 數據輸入端
3A 數據輸入端
4A 數據輸入端
1B 數據輸入端
2B 數據輸入端
3B 數據輸入端
4B 數據輸入端
VDD 電源正
VSS 地
1Y 數據輸出端
2Y 數據輸出端
3Y 數據輸出端
4Y 數據輸出端

CD4011內部結構框圖:

圖2 CD4011內部邏輯結構圖

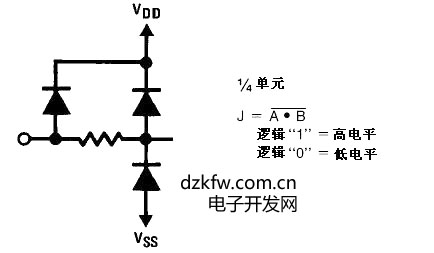

圖3 CD4011內部保護網絡

圖4 CD4011邏輯圖

CD4011電氣特性:
VDD電壓范圍：－０.5V to 18Ｖ
功耗：雙列普通封裝 700mW
小型封裝 500mW
工作溫度范圍：
CD4011BM -55℃ - +125℃
CD4011BC -40℃ - +85℃

Symbol 符號

Parameter 參數

Conditions 測試條件

典型

最大

單位

tPHL

Propagation Delay Time, High-to-Low Level 傳播延遲時間，從高到低

VDD - 5V
VDD - 10V
VDD - 15V

120 50 35

250 100 70

ns

tPLH

Propagation Delay Time, Low-to-High Level 傳播延遲時間，從低到高

VDD - 5V
VDD - 10V
VDD - 15V

110 50 35

250 100 70

ns

tTHL,tTLH

Transition Time 過渡期

VDD - 5V
VDD - 10V
VDD - 15V

90 50 40

200 100 80

ns

CIN

Average Input Capacitance 平均輸入電容

Any Input

5

7.5

pF

CPD

Power Dissipation Capacity 功耗電容

Any Gate

14

　

pF

CD4011參數表

Symbol符號	Parameter 參數	Conditions 測試條件		-55℃		+25℃			+125℃		單位
Symbol符號	Parameter 參數	Conditions 測試條件		最小	最大	最小	典型	最大	最小	最大
IDD	Quiescent Device Current 靜態電流	VDD=5V,VIN=VDD or VSS VDD=10V,VIN=VDD or VSS VDD=15V,VIN=VDD or VSS			0.25 0.50 1.0		0.004 0.005 0.006	0.25 0.50 1.0		7.5 15 30	μA
VOL	Low Level Output Voltage 輸出低電平電壓	VDD = 5V VDD = 10V VDD = 15V	l IOl<1μA		0.05 0.05 0.05			0.05 0.05 0.05		0.05 0.05 0.05	V
VOH	High Level Output Voltage 輸出高電平電壓	VDD = 5V VDD = 10V VDD = 15V	lIOl<1μA	4.95 9.95 14.95		4.95 9.95 14.95	5 10 15		4.95 9.95 14.95		V
VIL	Low Level Input Voltage 輸入低電平電壓	VDD = 5V, VO = 4.5V VDD = 10V, VO = 9.0V VDD =15V, VO = 13.5V			1.5 3.0 4.0		2 4 6	1.5 3.0 4.0		1.5 3.0 4.0	V
VIH	High Level Input Voltage 輸入高電平電壓	VDD = 5V, VO = 0.5V VDD = 10V, VO = 1.0V VDD = 15V, VO = 1.5V		3.5 7.0 11.0		3.5 7.0 11.0	3 6 9		3.5 7.0 11.0		V
IOL	Low Level Output Current 輸出低電平電流	VDD = 5V, VO = 0.4V VDD = 10V,VO = 0.5V VDD = 15V,VO = 1.5V		0.64		0.51	0.88		0.36		mA
				1.6		1.3	2.25		0.9
				4.2		3.4	8.8		2.4
IOH	High Level Output Current 輸出高電平電流	VDD = 5V, VO = 4.6V VDD = 10V, VO =9.5V VDD= 15V, VO =13.5V		-0.64		-0.51	-0.88		-0.36		mA
				-1.6		-1.3	-2.25		-0.9
				-4.2		-3.4	-8.8		-2.4
IIN	Input Current 輸入電流	VDD = 15V, VIN = 0V VDD = 15V, VIN = 15V			-0.10		-10-5	-0.10		-1.0	μA
IIN	Input Current 輸入電流	VDD = 15V, VIN = 0V VDD = 15V, VIN = 15V			0.10		10-5	0.10		1.0	μA
