在實際應用中，我們常會用到計時時長遠超過S5定時器的最大定時時長的情況。比如，我們要求某一設備在滿足運行條件后，持續運行8個小時。此時，單獨用S5定時器很難實現這一控制要求。
實現上述控制要求的方法有多種，這里，介紹一種"利用計數器擴展定時時長"的方法，并簡要引出S7中計數器的概念。
一、控制任務歸納
控制任務為：某一設備在滿足運行條件后，持續運行8個小時
做以下假設：
1、假設該設備的各運行條件匯總為M10.0，且M10.0=1時，運行條件滿足；
2、該設備的運行命令由Q2.0給出，即Q2.0=1時，設備運行；
3、為方便討論，這里不考慮本設備故障、來自其他設備的連鎖/互鎖、及快/急停等各種信號的影響。
二、利用計數器擴展定時時長
1、計數器的相關概念

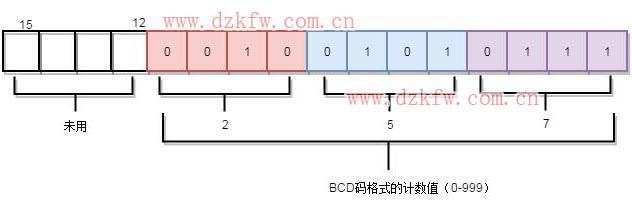

S7的系列CPU為計數器保留了一片存儲區域。一個計數器包括一個16位的字和一個二進制的位。計數器的字用來存儲當前的計數值，而計數器的觸點狀態反映在它的位上。如圖1所示，為計數器的字。

圖1 計數器的"字"
程序中，計數器的表示方法為："C+計數器號"，如C10表示10號計數器。
計數器的計數范圍為：0-999。
僅當計數器的當前計數值為0時，計數器的觸點狀態位才為0；否則，其觸點/線圈狀態位1；
計數器分為加計數器、減計數器及加/減計數器，這里，我們用到了減計數器。
2、設計計數脈沖
我們可以首先設計一個"方波"信號，具體實現辦法可參見《西門子S7 300仿真實驗平臺——編程實現矩形波、方波發生器》
這里，需要確定方波的周期。如圖2所示。

圖2 定時器及計數器的初始值的確定

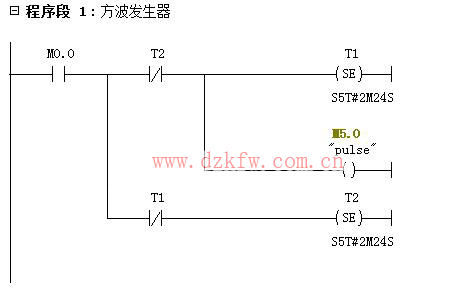

如圖3所示，為方波發生器，當M0.0=1時，定時器T1和T2周期性的工作，并在"#temp1"輸出一個周期為288s的方波信號。

圖3 方波發生器
3、實現延時時長為8h的"延時斷"功能
有了圖3所示的"方波發生器"后，我們只需利用減1計數器記錄100個方波脈沖，即：
288s*100=28800s=8h
即可實現定時8小時的功能，如圖4所示。

圖4 時長為8h的"延時斷"
