如何進入英威騰變頻器參數設置？

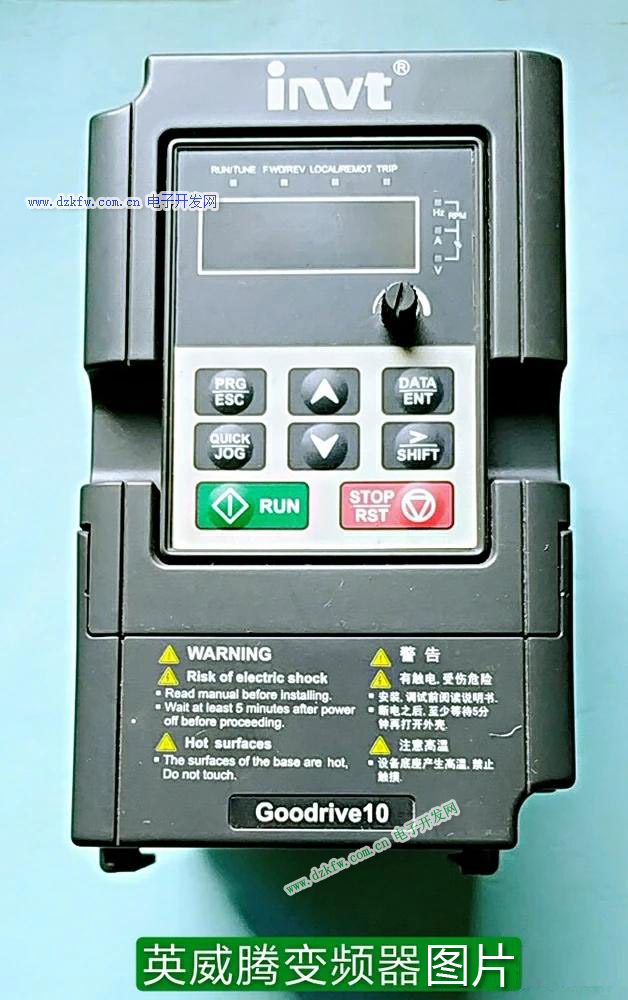

答:進入英威騰變頻器參數設置，必須了解它的面板操作按鍵結構。見下圖所示。

英威騰變頻器與其它變頻器一樣，有三級菜單，三級菜單分別為:

1、功能碼組號(一級菜單)；

2、功能碼標號(二級菜單)；

3、功能碼設定值(三級菜單)。

在三級菜單操作時，需要了解按鍵功能，見下圖所示。


在三級菜單操作時，可按PRG/ESC鍵或DATA/ENT鍵返回二級菜單。兩者之間的區別是，按DATA/ENT鍵將設定參數存入控制板，然后再返回二級菜單，并且自動轉移到下一個功能碼；按PRG/ESC鍵則可以直接返回二級菜單，不儲存參數，并保持停留在當前功能碼中。

另外有一些變頻器，在使用過程中，使用者設置了密碼，如果你不知道密碼是無法進行參數的修改的，此時需要將P07.00設為0或者恢復缺省值也可以清除用戶密碼。

英威騰變頻器的功能參數按功能分組，有P00~P29共30組，其中P18~28為保留。每個功能組內包括若干功能碼。功能碼采用三級菜單,如“P08.08”表示為第 P8 組功能的第8號功能碼，P29 為廠家功能參數，用戶無權訪問該組參數。

為了便于功能碼的設定，在使用鍵盤進行操作時，功能組號對應一級菜單，功能碼號對應二級菜單，功能碼參數對應三級菜單。

功能表的各列內容說明如下:

第1列“功能碼”:為功能參數組及參數的編號；

第2列“名稱”:為功能參數的完整名稱；

第3列“參數詳細說明”:為該功能參數的詳細描述;當進行恢復缺省參數操作時，功能

碼參數被刷新后恢復出廠值:但實際檢測的參數值或記錄值,則不會被刷新；

第4列“缺省值”:為功能參數的出廠原始設定值；

第5列“更改”:為功能參數的更改屬性(即是否允許更改和更改條件),說明如下:

“○”:表示該參數的設定值在變頻器處于停機、運行狀態中，均可更改；

“◎”:表示該參數的設定值在變頻器處于運行狀態時，不可更改;

“●”:表示該參數的數值是實際檢測記錄值，不能更改。

變頻器在接通電源后會顯示各種狀態，當接到有效命令后，會進入運行狀態，鍵盤顯示運行狀態參數，鍵盤上的

RUN/TUNE 指示燈亮， FWD/REV燈的亮滅由當前運行方向決定。

在運行狀態下，共有 20 個狀態參數可以選擇是否顯示，分別為:運行頻率、設定頻率、母線電壓、輸岀電壓、輸岀電流、運行轉速、輸出功率、輸岀轉矩、P給定值、PD 反饋值、輸入端子狀態、輸岀端子狀態、脈沖計數值、多段速當前段數、模擬量AI1 值、模擬量 A12值、電機過載百分比、變頻器過載百分比、斜坡給定值、線速度，是否顯示由功能碼 P07.05和 P07.06 按位(轉化為二進制)選擇，按 >>/SHIFT鍵向右順序切換顯示選中的參數,按 QICK/JOG(P07.02=2)鍵向左順序切換顯示選中的參數。

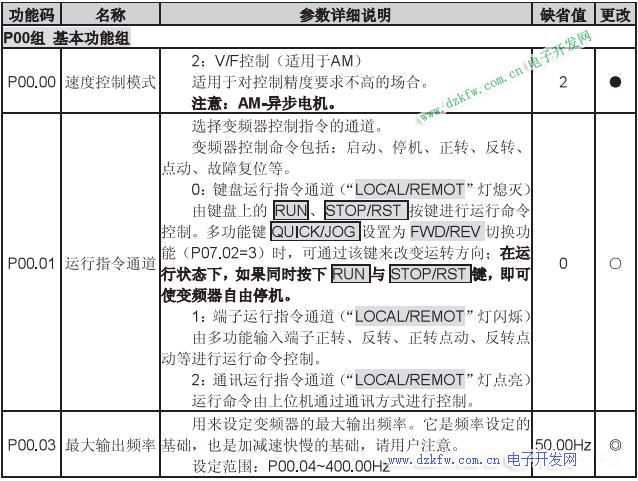

下面本人給提問者幾個參數設置代碼表。


接上圖表。


由于參數設置代碼多，沒有辦法全部給提問者，建議提問者自己找英威騰變頻器說明書看，或者出錢到英威騰官方網站下載。 該提示已經簡單地說了。僅供提問者參考參考。

沒有變頻器說明書，等于白說了。 電子開發網 小林

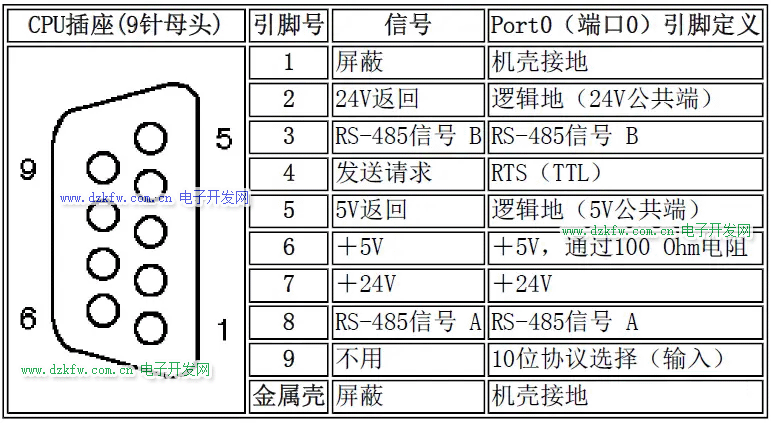

西門子200SMART PLC本體上自帶兩個通信接口：以太網接口和9針的485通信接口。485接口引腳號以及引腳定義如下圖所示。

200SMART PLC支持MODBUS通信協議，英威騰GD20變頻器也支持MODBUS通信協議，變頻器的控制回路端子示意圖如下：

本文給大家介紹一下西門子200SMART PLC用通信控制英威騰變頻器啟停和頻率程序的編寫。首先需要用串口通信線將PLC和變頻器連接起來，PLC的9針的通信接口的3號引腳和8號引腳分別接到變頻器控制回路端子的485+和485-上。

變頻器參數設置如下：

P00.18 1（恢復出廠）

P00.01 2（啟停通過通信控制）

P00.06 8（頻率通過MODBUS通信設定）

P14.00 1（變頻器站號）

P14.01 4（波特率為19200）

P14.02 1（偶校驗）

PLC程序編寫如下：

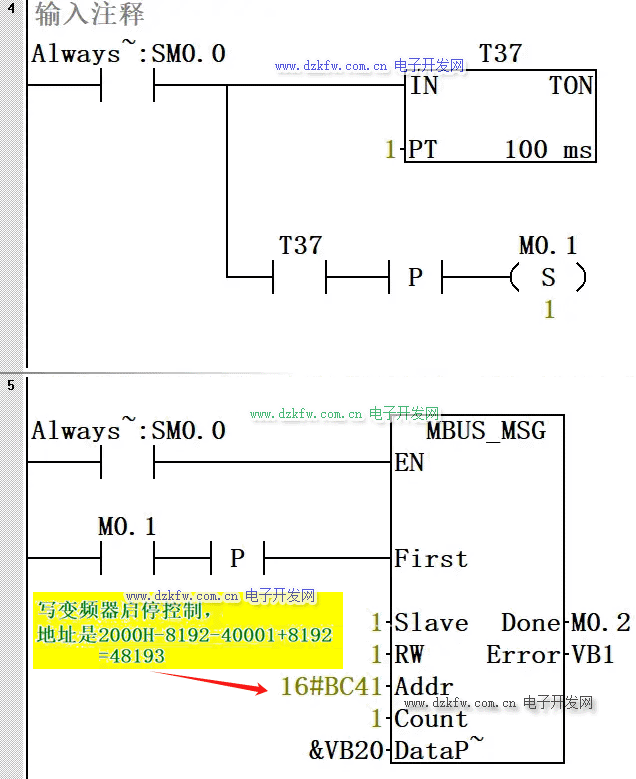

變頻器啟�？刂频刂肥�2000H，需將其轉換成MODBUS映射地址，先將其轉換為十進制數8192，8192<9999，所以MODBUS映射地址為40001+8192=48193，轉換為16進制數是16#BC41。

變頻器頻率設定地址是2001H，也需將其轉換成MODBUS映射地址，先將其轉換為十進制數8193，8193<9999，所以MODBUS映射地址為40001+8193=48194，轉換為16進制數是16#BC42。

MODBUS通信屬于半雙工通信，同一時間只能觸發一條讀或寫指令，如果有多條指令需要連續觸發，則要寫順序輪番觸發程序。
