RS485接口

為擴展應用范圍，EIA又于1983年在RS-422接口基礎上制定了RS-485標準，所以RS485許多電氣規定與RS-422相同(請看上一文章串行通信接口之一RS-422)。RS485可以采用二線與四線方式。設備之間進行通信最大傳輸速率為10Mb/s，當傳輸速率低于100kb/s時傳輸距離延長到1200多米。

當傳送距離大于300米后需要在傳輸電纜的最遠端加一終接電阻。在傳輸距離不足300米時，即短距離傳輸時可無需終接電阻。

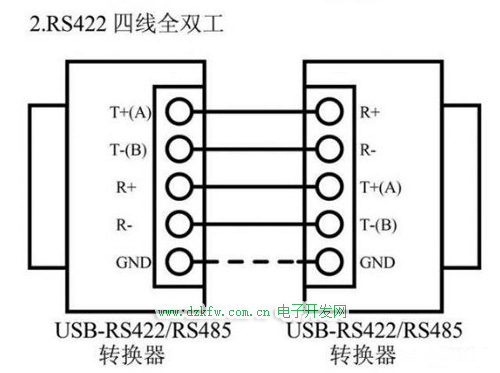

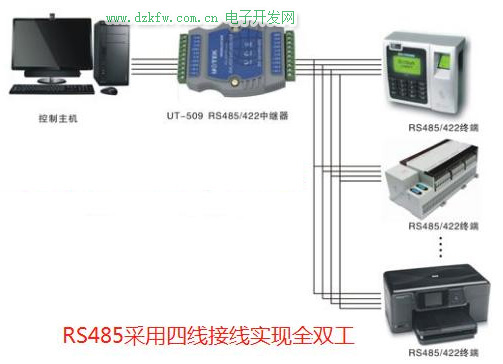

采用四線連接時，與RS-422一樣只能實現點對多的通信。即只能有一個主機(Master)，其余為從設備。但是現在這種通信方式很少采用，現在多采用的是兩線制接線方式。

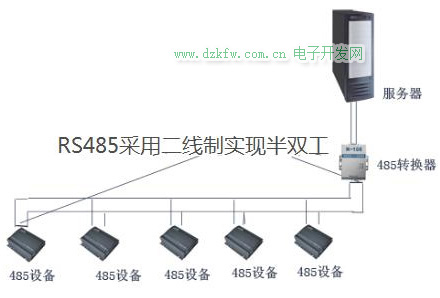

二線制可以實現真正的多點雙向通信，但不可同時收發。

無論是二線制還是四線制連接方式，總線上最多可接32個設備。

RS-485與RS-422的不同還在于它們的共模輸出電壓是不同的，RS-485是-7V到+12V之間，而RS-422在-7V到+7V之間，RS-485接收器最小輸入阻抗為12K而RS-422為4K。RS-485滿足所有RS-422的規范。所以RS-485的驅動器可以用在RS-422的網絡應用中。

RS485接口管腳定義：

GND 接地

RXD- 接收數據

RSD+ 接收數據

TXD+ 發送數據

TXD- 發送數據

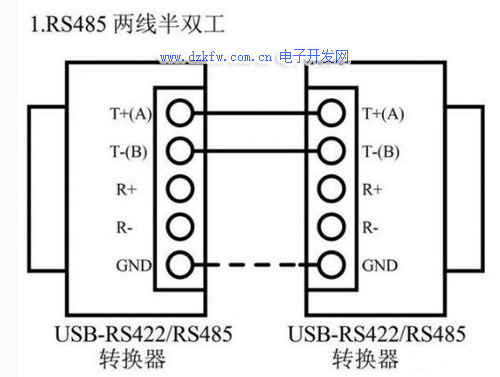

兩線半雙工接法
