電熱取暖系列是把電能通過一定的電路轉換為熱能供取暖御寒的家用電器。取暖系列種類繁多、琳瑯滿目，主要有電熱褥、紅外石英管取暖器、紅外鹵素管取暖器、紅外反射式取暖器、紅外線浴霸、電熱油汀、暖風機、對流式取暖器、電熱膜取暖器及復合式取暖器等品種。本文介紹幾種常見取暖器的結構、工作原理及常見故障的檢修。

一、電熱褥

1、電熱褥分類、結構及其派生產品

（1）按調溫方式分有：普通型電熱褥和調溫型電熱褥。普通型電熱褥只有一個開關作為通斷電源控制，溫度無法調節；調溫型電熱褥的溫度可以通過電壓來調節其輸出功率，即達到調整它的溫度。常見的調溫形式有二極管半波整流調溫、電容降壓調溫、晶閘管調溫、PTC自動調溫型及電子線路調溫等。

（2）按發熱元件的不同可分：鎳鉻合金絲（Ni-Cr）；鐵鉻鋁合金絲（Fe-Cr-Ai）、銅鎳合金絲（Cu-Ni）等，在電熱合金絲外面敷以絕緣材料。

（3）按消耗的電功率分有：20W、30W、40W、50W、60W、70W、80W、100W、120W及140W等。

（4）按褥表面積分有：單人型、雙人型和小孩型等幾種規格。單人型常有規格為（140～210 cm）×（70～135 cm）；雙人型常有規格為（140～210 cm）×（110～170 cm）。

（5） 按工作電壓的不同可以分為220伏和36伏及以下低電壓兩類。

2. 電熱褥的結構

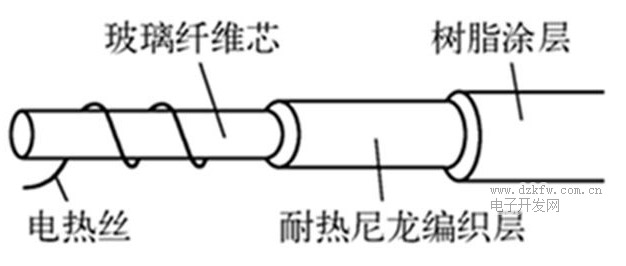

各種電熱褥的結構基本上大同小異，都是由電熱線、毯體及控制電路三部分組成。電熱線是電熱褥的發熱源。目前電熱線較普遍采用的是繩狀電熱元件。

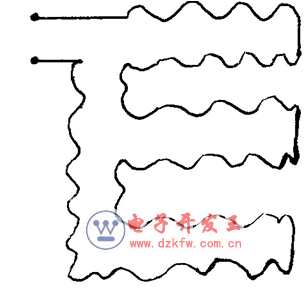

電熱褥的毯體一般由底料和面料復合而成。底料采用全棉本色粗布（化纖布耐熱低，不宜采用），作為承載電熱線；面料常采用棉毯、毛毯或厚織物，有利于存儲熱能并將人體與電熱線隔離。電熱褥電熱線的布線也很有講究，通常是用專用縫紉機按U形來回呈波紋迂回形式布線在底料基體上。

3. 電熱褥電路原理

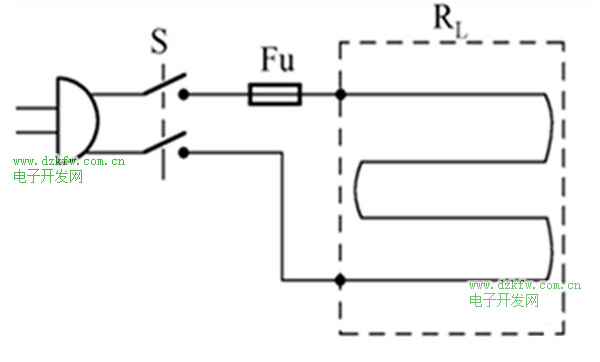

（1） 普通型電熱褥

（2）二極管半波整流調溫型電熱褥

這種電熱褥是在簡易型電熱褥的基礎上，再串接一只整流二機管即成調溫型電熱褥。調溫開關一般采用三檔結構，有關、高溫檔和低溫檔。

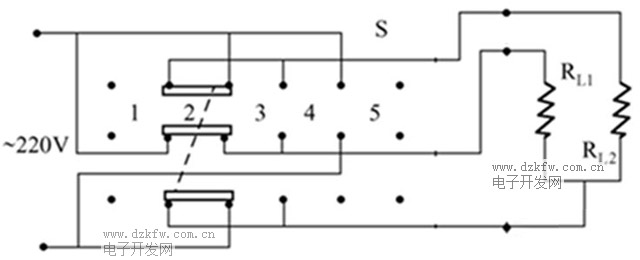

（3）電熱線串、并聯調溫型

這種電熱褥是采用同一規格兩組長度相等的電熱線，在褥基體上采取相互平行且又間隔的布線方式，再用轉換開關改變兩組電熱線的串、并聯關系，以此實現調溫功能。

（4）晶閘管調溫型

晶閘管調溫型電熱褥的電路原理圖如下圖所示。這是一個典型的雙向晶閘管無級調壓電路，無論在電源的正半周還是負半周，只要電容C3上的充電電壓達到雙向觸發二極管VD的轉折電壓，VD便會導通，進而觸發雙向晶閘管導通。調節電位器RP可以改變C3充電回路的時間常數，也即改變晶閘管的導通角。當RP減小時，C3充電充得快，導通角增大，電熱線RL的平均電壓值增大，發熱功率也增大，溫度便升高，反之則溫度降低。

4.電熱褥的檢修

1）. 故障現象：通電后不發熱

故障原因分析及維修方法：為了縮小故障范圍，通電后先觀察指示燈是否點亮。指示燈正常點亮，則故障一般在指示燈后級的電路，即調溫開關的兩輸出接點、輸出線、輸出線與電熱絲的兩接點、電熱絲等發生斷路；若指示燈不亮，則故障一般在指示燈前級的電路，即電源線、調溫開關等發生故障。

先將調溫開關置于高溫檔，然后用萬用表R×1K電阻檔測量開關輸入端A、B兩點，若阻值正常（雙人電熱褥電阻值為500Ω左右，單人電熱褥電阻值為800Ω左右），說明故障出在電源線或插頭上。應查看電源插座是否有電，插頭與插座是否接觸良好。若是插頭或電源線的問題，將其拆開維修或更換即可。

如果測量A、B兩點，表針不動，而測量C、D兩點，表針指示正常，則說明故障出在調溫開關上，多是開關簧片接觸不良或保險絲燒斷，可視具體情況維修或更換。

電源指示燈亮，則電已送到C、D點。再用萬用表電阻檔測量該兩點的電阻值。若表針不擺動，則說明輸出線或電熱絲斷路。先挑開電熱褥的一角，檢查電源線與電熱絲的結合處，該處故障率較高，常發生斷路，可重新絞合，加絕緣處理即可恢復正常。

2）. 故障現象：不調溫

故障原因分析及維修方法：首先查看調溫開關內簧片是否滑動，接觸是否良好，如果不是簧片問題，則說明可能為整流二極管VD1損壞。可用萬用表檢測整流二極管，若損壞，可更換。

3）. 故障現象：電熱褥工作正常，但指示燈不亮

故障原因分析及維修方法：主要應檢查限流電阻R、發光二極管VD2是否脫焊或損壞。

二、遠紅外石英管取暖器

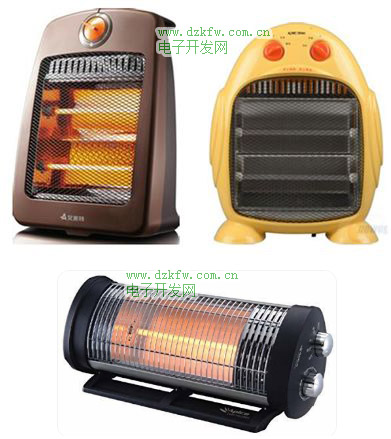

遠紅外石英取暖器是利用石英電管通電后在遠紅外線照到的距離內發熱，向外輻射遠紅外線，通過人體吸收后轉化為熱能來取暖的。其外觀小巧，移動方便，熱量的穿透性很強，很適合定向發送熱能，在小范圍內取暖亦理想，電器功率一般在800w～3000w范圍內。該取暖器最大的方便在于，它附設了定時、旋轉、加溫、傾倒斷電等功能，進一步提高了其實用性。

1. 遠紅外石英管取暖器分類

按石英管的安裝形式，可分為臥式和立式。按使用石英管的數量，可分為單管、雙管和多管等。按其消耗的電功率劃分，常有500W、800W、1000W、2000W、3000W等多種。按使用石英管的長度劃分，常有 16cm、18cm 、20cm、 22cm、 23cm、 25cm 、27cm、 29cm、 33cm等多種。

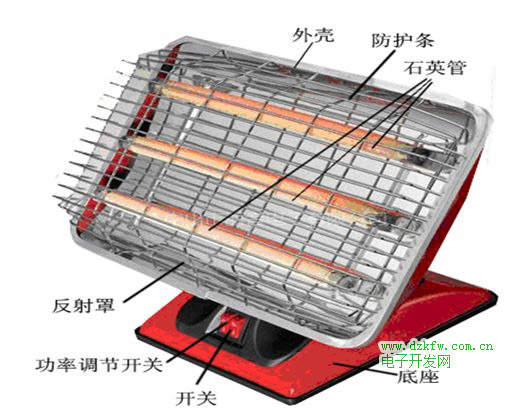

2. 遠紅外石英管取暖器結構

主要由遠紅外石英電熱管、反射罩、防護網罩、附屬器件、外殼及底座等組成。

3、遠紅外石英管取暖器工作原理

圖中，S1是防傾倒開關，PT是定時器，M是搖頭電極，EH1、EH2、 EH3、EH4是紅外石英管發熱器，S2是搖頭開關，S3～S5是加熱開關。

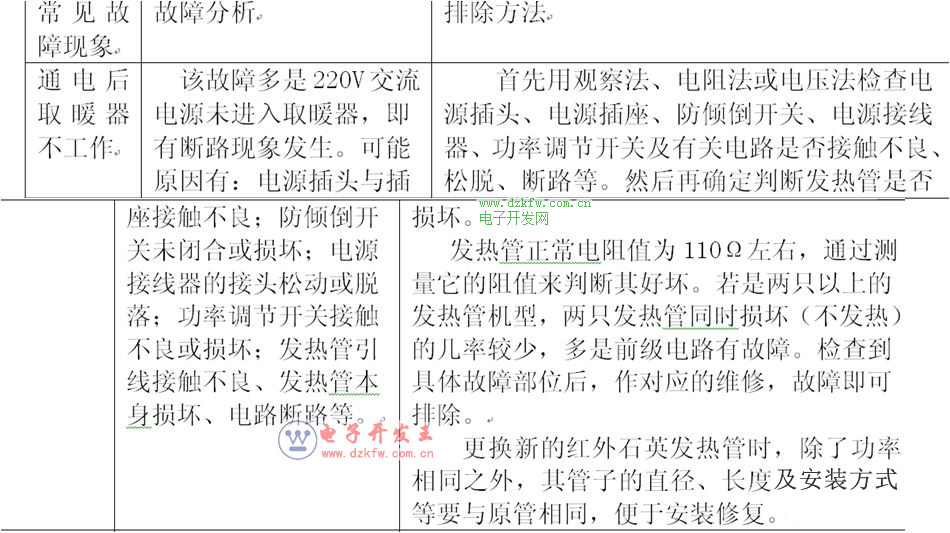

4. 遠紅外石英管取暖器檢修

三、暖風機

1. 暖風機分類

1）、暖風機按采用的發熱元件，一般可分為PTC半導體暖風機、電熱絲型暖風機、石英管暖風機、鹵素管暖風機、碳素纖維發熱體暖風機和電熱膜型暖風機等幾大類。

2）、暖風機按外形結構，有臺式、立式、壁掛式和移動式之分。臺式暖風機小巧玲瓏，立式暖風機線條流暢，壁掛式暖風機節省空間。暖風機普遍造型美觀、考究，配上紅、深灰、藍等流行色外殼，使暖風機頗具時尚感。有些機型具有防止過熱、過電流的保護裝置，具備傾倒斷電功能，尤其是浴室型暖風機，必須具有防水性、防水濺的特點。

2.  暖風機的結構

暖風機主要由發熱元件、風機、控制電路、安全保護裝置及外殼等部分組成。

（1） 發熱元件

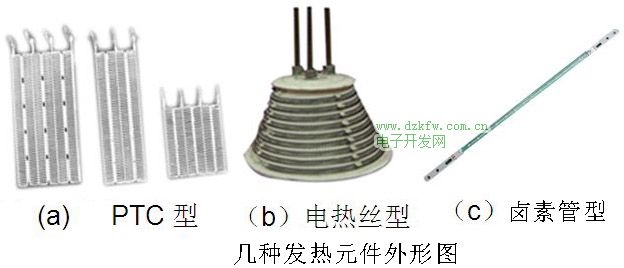

暖風機常用的發熱元件有PTC型、電熱絲型、石英管型、鹵素管型、碳素纖維發熱體和電熱膜型等。

（2） 風機

風機由電動機和風葉組成。風機是暖風機的動力源，風葉是風機的負載。暖風機的電機一般為單相罩極異步電動機或單向交流感應式異步電動機。低檔機型常采用單相罩極異步電動機，高檔機型一般為單向交流感應式異步電動機。風葉一般有軸流式和離心式兩種。軸流式風葉與小型臺扇的風葉相似，離心式風葉為圓柱狀，風葉材料采用工程塑料注塑成型或采用鋁合金沖壓成型。

（3） 控制電路

控制電路一般由電子元器件和控制開關（或控制調節器）等組成，用以實現通斷、溫度調節及改變送溫方向的操縱。

（4）安全保護裝置

安全保護裝置主要由溫控器、防傾倒開關及超溫熔斷器等組成。溫控器多采用雙金屬片式。當暖風機的溫度出現異常現象時，如風機停轉或進、出風口有異物堵塞，溫控器動作而切斷電源；待溫度下降后，溫控器自動復位，將電路重新接通。防傾倒開關串聯在主電路中，防止暖風機在使用過程中不慎傾倒，從而切斷主電源，避免火災等事故發生。超溫熔斷器的熔斷溫度因機型而異，一般在110～250℃左右。

（5） 外殼

3、暖風機工作原理

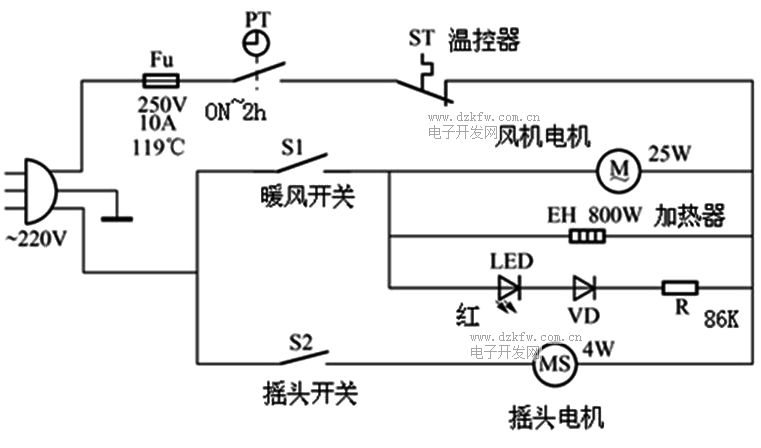

1）、電熱絲型暖風機工作原理

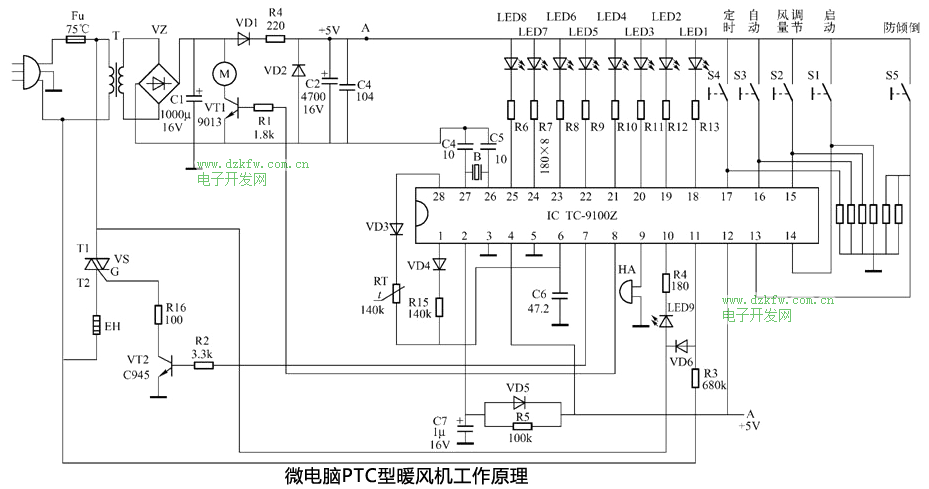

2）微電腦PTC型暖風機工作原理

四、油汀電暖器

1、油汀電暖器結構

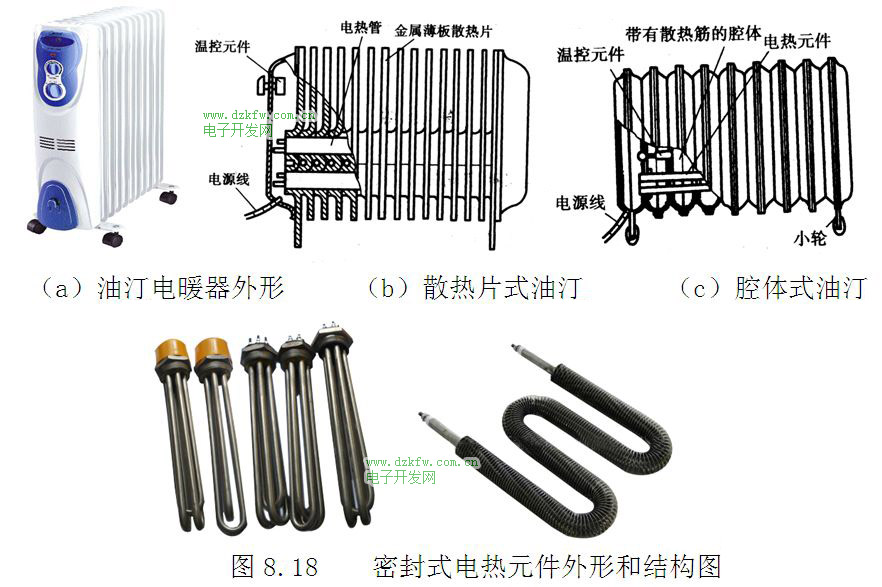

油汀電暖器的外形和結構如圖8.17所示，它的結構有兩種型式：一種為散熱片式電暖器，它是以金屬薄板散熱片套壓在電熱管上，如圖8.17（b）所示；另一種為腔體式散熱電暖器，它是將電熱元件安裝在帶有散熱筋的腔體中，腔內注有水或油以提高其熱傳導性，如圖8.17（c）所示。這兩種型式的油汀電暖器，主要由密封式電熱元件、金屬散熱管或散熱片、控溫元件、指示燈等組成。

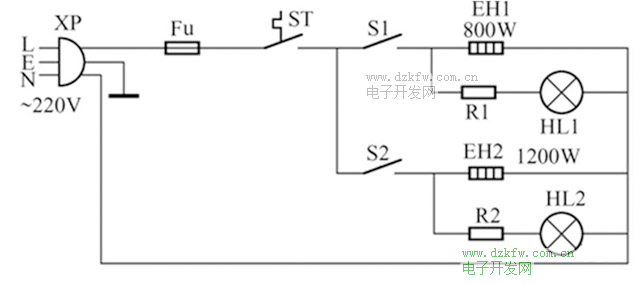

2、油汀電暖器電路工作原理

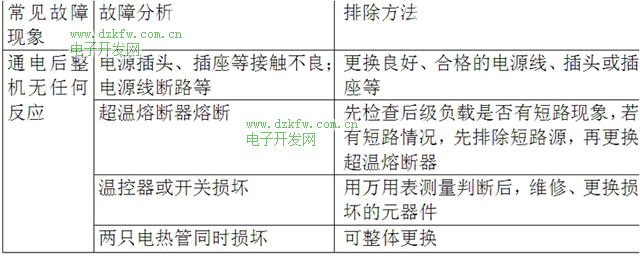

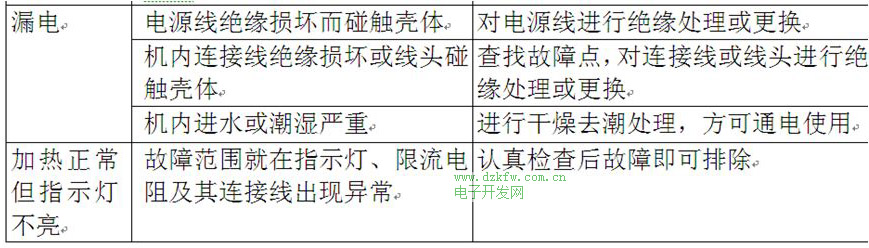

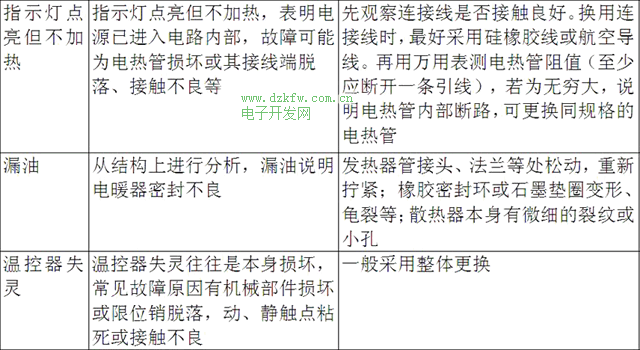

3、油汀電暖器常見故障檢修
