水位開關又叫做水位壓力開關、水位傳感器、水位控制器，它是利用洗衣桶內水位高低潮產生的壓力來控制觸點開關的通斷，結構如圖下所示。水位開關用塑料軟管與盛水桶下側的儲氣室口相連接。當向盛水桶內注水時，隨著水位的升高，儲氣室的空氣被壓縮，并由塑料軟管將壓力傳至水位開關。隨著氣壓逐漸升高，水位壓力開關內的膜片變形并推動動觸點與常閉觸點分離，常閉觸點與公共觸點迅速斷開，常開觸點與公共觸點閉合，從而將水位已達到設定值的信號送至程控器或?qū)⑦B接進水閥電磁線圈的電路斷開，停止進水。當洗衣機排水時，隨著盛水桶水位的下降，儲氣室及塑料軟管內的壓力逐漸減小，當氣體壓力小于彈簧的彈性恢復力時，常開觸點與公共觸點迅速斷開，常閉觸點與公共觸點閉合，恢復到待檢測狀態。

　　一、工作原理：

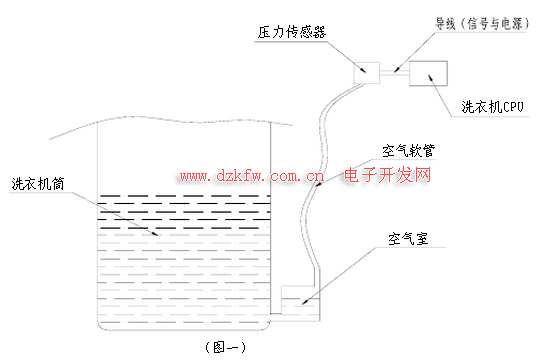

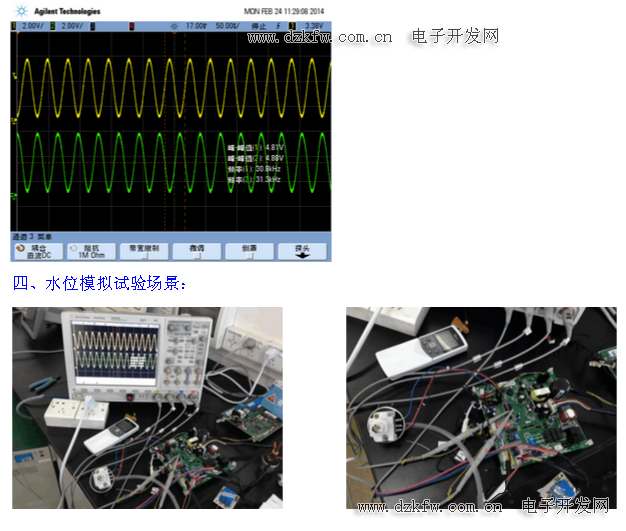

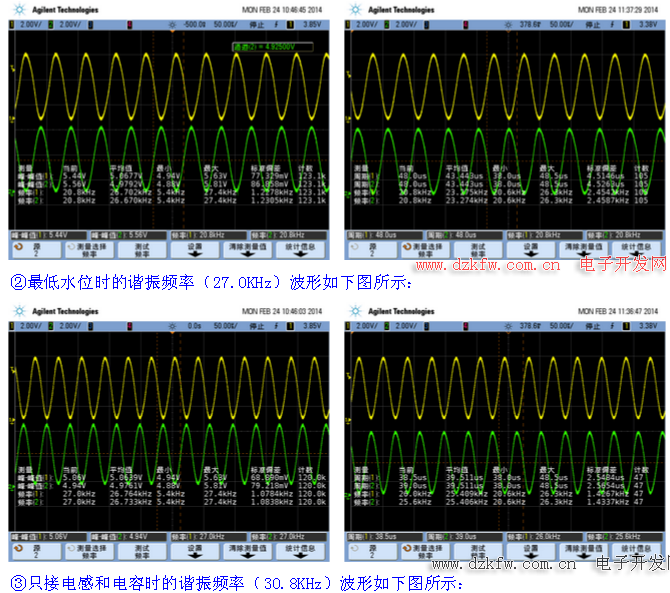

　　全自動洗衣機的水位高低檢測是根據與洗衣桶內側相連的水壓氣管里的空氣壓力大小來判斷。水位越高，水壓就越大，從而導致傳感器里的電感線圈的電感量就越大，再根據電感與電容的并聯諧振頻率公式：f=1/2π√LC得出諧振頻率就越小，反之則反。然后將產生的諧振頻率經過單片機的處理來判定水位的高低（頻率越大，則水位越低；反之則反）。

　　二、內部構造：

　　基本市面上大部分的水位傳感器內部都是由1個密封氣室、1根彈簧、1個電感量可調的電感線圈（阻值22Ω）、2個22nF滌綸電容和1個后蓋組成，具體構件見下圖所示：

　　三：水位開關實現機理：

　　控制洗衣機洗滌過程中的水位高度

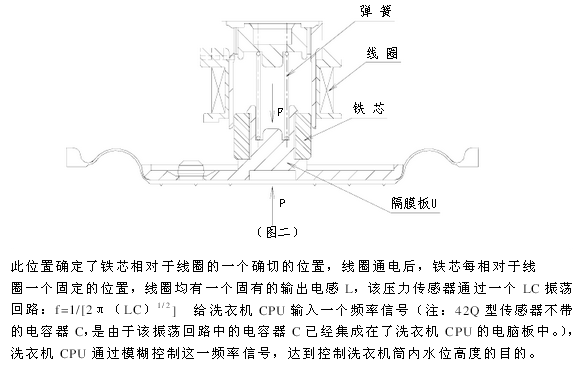

　　洗衣機筒內的水壓通過空氣室內的氣體將壓力傳遞給傳感器，該壓力作用于傳感器的隔膜，將隔膜板U抬起，又彈簧的力反向作用于隔膜板U，此二力在傳感器中的某一確定的位置達到平衡，如（圖二）所示：
