變頻器怎么接線？這是很多人會碰到的一個大問題，下面我們來用圖解教大家快速掌握簡單的變頻器接線方法。

先來了解下什么是變頻器，變頻器（VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。

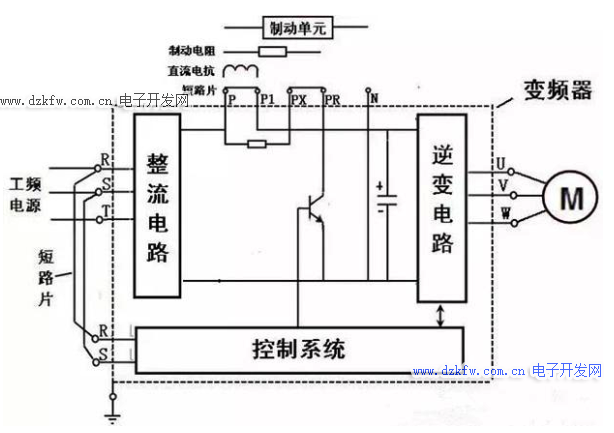

變頻器工作原理：主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。它由三部分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，以及將直流功率變換為交流功率的“逆變器”。

要想弄清楚變頻器如何接線，先要搞明白變頻器是什么東西，變頻器是一種電機調速裝置，它會輸出不同的電壓和頻率來改變電機的速度，從這個作用而言，它是一個可變的交流電源而已，可以收到命令控制的大功率電源，而功率大的電源，本質都是一種變電技術，都需要供給大功率的輸入電源，因此需要所謂的主回路電路；而這個電源要輸出什么樣的電壓和頻率，是通過人或者人指揮的其他設備來控制的，這樣需要控制回路電路

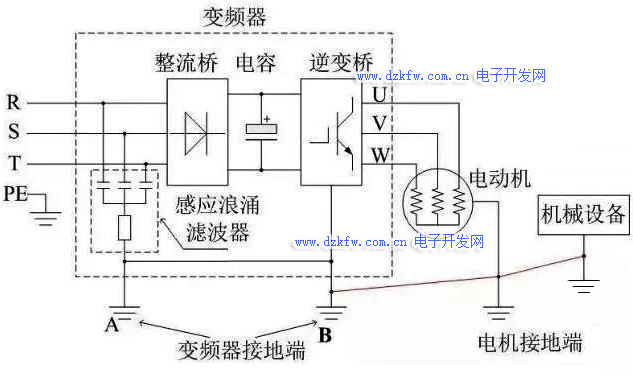

從上圖可以看出，變頻器的結構是，先把工頻電源，整流成直流，逆變成可變電壓和頻率的電源來帶動電機，任何變頻器都一樣，只要接對主回路和控制回路就好了。

下面我們來用圖解教大家快速掌握簡單的變頻器接線方法！

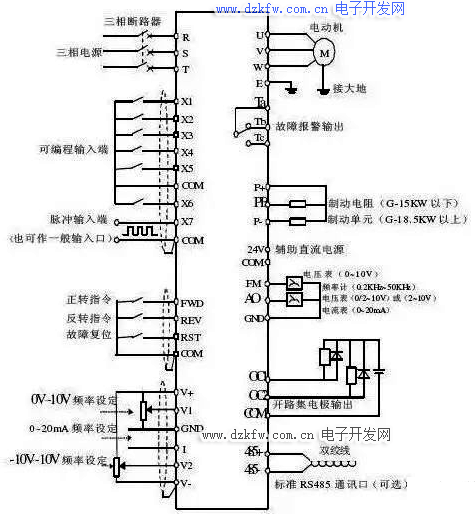

上圖是一副變頻器接線圖。在變頻器的安裝中，有一些問題是需要注意的。例如變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。又或變頻器或控制柜內的控制線距離動力電纜至少100mm等等。

變頻器接線方法

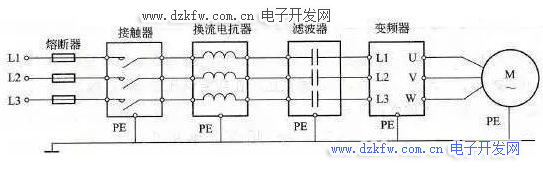

1、電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端（U、V、W）上，否則將損壞變頻器。接線后，零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中。

2、在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或絕對不要短路。

3、電磁波干擾，變頻器輸入／輸出（主回路）包含有諧波成分，可能干擾變頻器附近的通訊設備。因此，安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到最小。

4、長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產生故障。因此，最大布線長度要小于規定值。不得已布線長度超過時，要把Pr．156設為1。

5、在變頻器輸出側不要安裝電力電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障或電容和浪涌抑制器的損壞。

6、為使電壓降在2%以內，應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的電壓下降而導致電機的轉矩下降。

7、運行后，改變接線的操作，必須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。

變頻器的控制電路大體可分為模擬和數字兩種。

1、控制電路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。

2、由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節點或使用雙生接點。

3、控制回路的接線一般選用0.3～0.75平方米的電纜。

1、由于在變頻器內有漏電流，為了防止觸電，變頻器和電機必須接地。

2、變頻器接地用專用接地端子。接地線的連接，要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞。

3、鍍錫中不含鉛。

4、接地電纜盡量用粗的線徑，必須等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。

變頻器接線注意

1、變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。

2、變頻器或控制柜內的控制線距離動力電纜至少100mm等等。

3、在購買變頻器的時候都會有變頻器說明書。如果沒有的話，您可以上您所購買的品牌的官方網站上去下載。變頻器說明書上面的內容相當詳細，包括產品介紹、工作原理、安裝調試等等。
