主電路接線就是將變頻器與電源及電動機連接。步驟如下：

    (1)打開變頻器的前蓋板。

    (2)按圖所示接線。

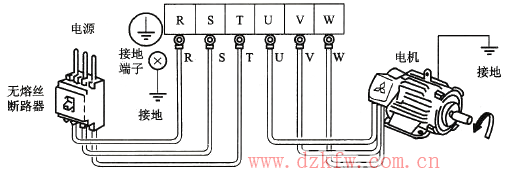

    圖   變頻器與電源和電動機的接線

    注：電動機為0.5~1.5 kW的三相異步電動機

    電子開發王網小編特別提示：電源線必須接R、S、T，絕對不能接U、V、W，否則會燒壞變頻器。
