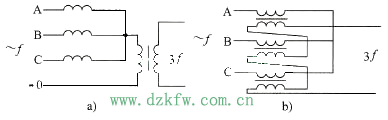

三倍頻變頻器的變頻工作原理如圖所示。


    圖    三倍頻變頻器的工作原理

    三倍頻變頻器是一個特殊結構的變壓器。它與磁飽和電抗器的結構相似。變壓器的初級一側與三相工頻電源連接，經變壓器內部繞組的電磁作用，將50Hz電流轉化為150Hz電流，由二次側輸出。三倍頻變頻器的電效率高達9%左右。

    三倍頻變頻器的工作特點如下：

    三倍頻變頻器的cosφ=0.3左右。但是通過對變壓器一次側進行工頻移相電容補償后，其cosφ=1。變頻器的輸出電壓，可以通過設在一次側的工頻三相調壓器進行調節。

    三倍頻變頻器的運行平穩可靠、噪聲小、振動小、電效率可達到98%左右，具有較大的過載能力，維護方便、成本低，但是存在需配置大量補償電容器，提高三倍頻變頻器的電效率受到限制等問題，這種電源可以用于大型感應爐。
