R、S、T為輸入，U、V、W為輸出！
如果該電機需要進得變頻切換成工頻運行的，那么變頻輸出的U、V、W就得與工頻輸入的U、V、W相序一至！


電機變頻器的回接線路主要如下，R、S、T三個端口分別為電源進電的輸入口，變頻器輸出端口為U、V、W這三種，它們被分別接到電動機上。當我們對電機的變頻器金習慣正轉的話，我們先將中間繼電器和電機這兩者一起接入控制輸入公共端，此時正轉啟動，中間繼電器的常開觸點因?yàn)殚]合而得電，此時電機正轉，如果電流流失，那么電機就會停止。
在整個電機變頻器的接線過程中，當然少不了對變頻器參數的設定，我們要對變頻器的頻率、運行操作方式進行設定，除了這些基本的設定，還要對電流的最高頻率和基本頻率進行設定，額定電壓和最高輸出電壓以及相關的時間都可以一并進行改變，最后還有一些數據保護、功能代碼LCE監視、啟動頻率保持時間等等功能可以依據不同廠家的變頻器類型進行后續的設定。

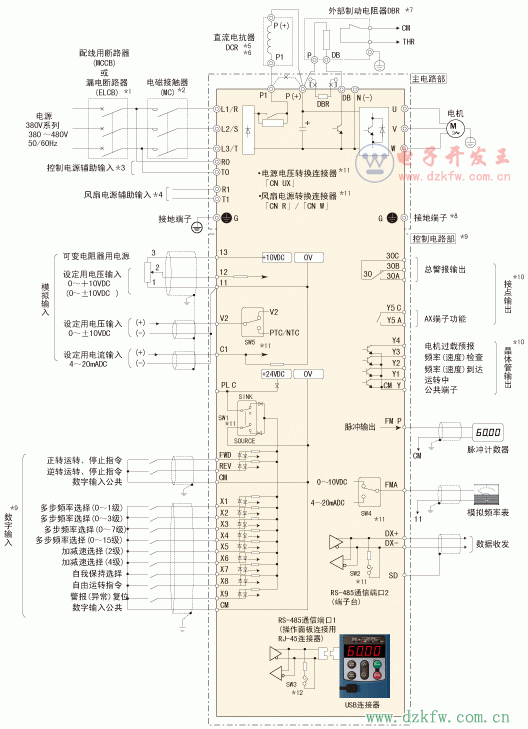

＊1 在變頻器輸入側(初級側)有配線保護，因此，請安裝各變頻器推薦的配線用斷路器(MCCB)或漏電斷路器(ELCB)(帶過電流保護功能)。請勿使用推薦功率以上的斷路器。
＊2 MCCB或ELCB是在從另外的電源分離變頻器時使用的，因此，根據需要，請?jiān)诟鱾�(gè)變頻器上設置推薦的電磁接觸器(MC)。此外，把MC或螺線管等線圈設置在變頻器的附近時，請并列與浪涌吸收器相連接。
＊3 即使變頻器的主電源切斷，也希望保持保護功能共作時的整體警報信號時，或希望操作面板進行顯示時，請把本端子連接到電源上。即使不向該端子提供電源輸入，變頻器也可以運轉。
＊4 通常不需要連接。高功率因子電源感應PWM轉換器: 與RHC系列(以下稱為PWM轉換器)組合時使用。
＊5 連接直流電抗器(DCR)選配件時，請拆下端子P1-P(+)間的短路棒后再進行連接。
＊6 適用電機的輸出功率為75kW以上時，請務必連接直流電抗器(DCR)選配件。
并且，電源變壓器的功率為500kVA以上，且是變頻器額定功率的10倍以上時，及在同一電源系統“有半導體負荷時”，請連接直流電抗器(DCR)
＊7 在7.5kW以下的變頻器上的端子P(+)-DB之間，連接有內置制動電阻器。在連接了外部制動電阻器(選配件)時，請務必拆除內置制動電阻器的連接。
＊8 是電機的接地用的端子。請根據需要連接。
＊9 在控制信號線中，請使用雙絞線或屏蔽線。屏蔽線請接地。為了防止噪音導致的誤動作，請盡量與主電路配線分隔開，切勿放入同一個電纜槽內。(建議距離10cm以上。)出現交叉時，請與主電路配線盡可能垂直相交。
＊10 在端子FWD、REV以及X1～X9(數字輸入)，端子Y1～Y4(晶體管輸出)，端子Y5A/C，30A/B/C(接點輸出)中記載的各種功能，顯示的是出廠時所賦予的功能。
＊11 是主電路的切換連接器。詳情請參考使用說明書。
＊12 是控制印刷電路板上的各種切換開關，可設定變頻器的動作。
