在輸配電系統中占著很重要的地位，要求它安全可靠地運行，當控制變壓器在運行中損壞時，則將造成停電事故。通常用于機床、機械設備中作為電器的控制照明及指示燈電源。

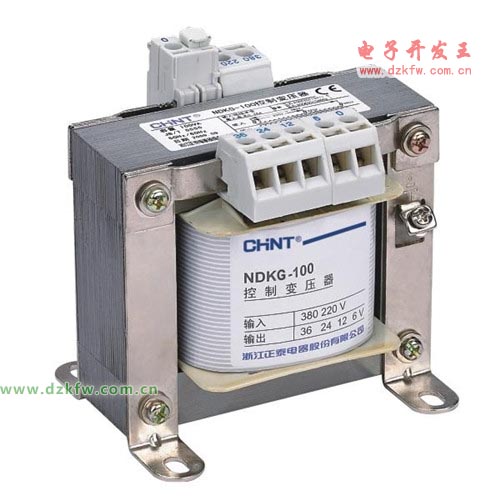

控制變壓器簡介

在各種電氣設備中，往往需要不同的電壓電源。例如，我們在日常生活中的照明用電，都是220伏，或者110伏；機床、粉碎機等機器的電動機用電為380伏；而安全照明用電是36伏；城市工業供電線路的電壓高達6千伏或10千伏。由于對用電要求不同，以及便于配備相適應的各種電器元件，將電壓分成了許多等級，500伏級及以下，3干伏；6千伏；10干伏；35(44)千伏；60千伏；110干伏；154千伏；220千伏；330千伏級。其中，500伏以下電壓稱為低壓系統，3千伏及以上稱為高壓系統。

現代化的工業企業，廣泛地采用了電力做為能源，電能都是由水電站和發電廣的發電機直接轉化出來的。發電機發出來的電力根據輸送距離將按照不同的電壓等級輸送出去，就需要有一種專門改變電壓的設備，這種設備叫做“控制變壓器”。

控制變壓器在輸配電系統中占著很重要的地位，要求它安全可靠地運行，當控制變壓器在運行中損壞時，則將造成停電事故。所以，控制變壓器是非常重要的電氣設備。除了在電力系統之外，在其它方面控制變壓器應用得也十分廣泛。例如，根據配套需要供給冶煉用電爐控制變壓器；電解或化工用整流控制變壓器；煤礦用防爆控制變壓器和特殊結構的礦用控制變壓器；以及交通遠輸用的電機車控制變壓器和船用控制變壓器等。


一、控制變壓器作用

1、隔離防止觸電；

2、方便獲取合適的電壓；

3、防干擾。

二、在什么情況下應該使用控制變壓器：

第一，電源的工作電壓大于220V，或者電源的其他電壓又不適用與控制目的。

第二，由于特殊原因，要求控制電壓不同于電源電壓，尤其是在使用控制用途的小電壓時。

第三，不帶中性線的電源。

第四，由于工作需要，必須使用完全對地絕緣的控制電源。

第五，在控制回路進出線上的對地電壓各為相線間的電壓一半值時（控制變壓器次級繞組中心點接地）。

第六，在短路電流較高的電網（工業電網）中，為了減少短路容量（減少控制觸頭熔焊的危險）。

第七，需要在兩相線之間連接控制回路的電網中，特別是在星形點位移的網絡中，相線與中性線連接時會出現不同的控制電壓。

三、控制變壓器工作原理

控制變壓器和普通變壓器原理沒有區別，只是用途不同。控制變壓器用途廣泛，可做升壓，亦可做降壓用。

變壓器的工作原理是用電磁感應原理工作的。變壓器有兩組線圈。初級線圈和次級線圈。次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。例如：初級線圈是500匝，次級線圈是250匝，初級通上220V交流電，次級電壓就是110V。變壓器能降壓也能升壓。
