在低壓電網中，廣泛采用斷路器作過載、短路保護。但是，如果斷路器選用不當，可能造成誤動作或拒絕動作，失去了它應起的保護作用，反而降低了供電的可靠性。設計選用斷路器的需要考慮的總的原則是：

1、有足夠的接通與分斷能力；

2、滿足系統選擇性保護的要求；

3、合理的性價比。

首先確定斷路器結構類型后，然后是電氣參數的選擇。所謂電氣參數選擇，除了斷路器的額定電壓、額定電流和通斷能力外，一個重要的問題是如何選擇斷路器過電流脫扣器的整定電流和保護特性以及配合等，以達到比較理想的協調動作。

一、一般選用原則

這里指的是選用任何斷路器所必須遵守的原則：

1、斷路器的額定工作電壓≥線路額定電壓

2、斷路器的額定電流≥線路計算負載電流。

3、斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流，一般按有效值計算。

假如選用的斷路器額定電流與要求相符，但額定短路通斷能力小于斷路器安裝點的線路最大短路電流，則必須提高選用斷路器的額定電流，而按線路計算負載電流選擇過電流脫扣器的額定電流。如果這樣還不能滿足需要，則可考慮下述三種解決方案：

①采用級聯保護(或稱串級保護)方式，就是利用上一級斷路器和該斷路器一起動作來提高短路分斷能力。采用這種方案時，需將上一級斷路器的脫扣器瞬動電流整定在下級斷路器額定短路通斷能力的80%左右。

②采用限流斷路器。

③采用斷路器加后備熔斷器。但是應注意，這樣就放棄了選擇性分斷

4、線路末端單相對地短路電流≥1.25倍斷路器瞬(或短延時)時脫扣器整定電流。

這對負載電流較小、配電線較長的情況尤其重要。因為線路較長時，末端短路電流較小，單相對地短路電流就更小。這里的“單相對地”是指三相三線制中一相對地而言。相對于短路時，短路電流要通過大地(接地電阻較大)，因而短路電流較小，有時比過電流脫扣器整定電流還要小，不能使過電流脫扣器動作，因而在單相對地短路時便失去保護。在這種情況下，如不能滿足上述要求，則需采取特別措施來解決。通常，一相對地接地故障的保護有三種方法：種是在零線上裝設電流互感器，互感器二次側接電流繼電器，發生單相對地短路時，繼電器動作，使斷路器分斷；另種是采用帶零序電流互感器的線路，或采用漏電繼電器，敏度較高。采用這兩種方法時，變壓器中性點均應接。第三種方法是可采用具有單相接地保護功能的斷路器。

5、斷路器欠電壓脫扣器額定電壓=線路額定電壓。是否需要欠電壓保護，應按使用要求而定，并非所有斷路器都需要帶欠電壓脫扣器。在某些供電質量較差的系統，選用帶欠電壓保護的斷路器，反而會因為電壓波動而經常造成不希望的斷電。在這種場合，若必須帶欠電壓脫扣器，則應考慮有適當?shù)难訒r。

6、具有短延時的斷路器，若帶欠電壓脫扣器，則欠電扣器必須是延時的，其延時時間≥短路延時時間。

7、斷路器的分勵脫扣器額定電壓=控制電源電壓。

8、電動傳動機構的額定工作電壓=控制電源電壓。

9、校核斷路器的接線方向，如果斷路器技術文件或端子上表明只能上進線，則安裝時不可采用下進線。母聯開關則一定要選用可下進線的斷路器。除一般選用原則外，應注意斷路器的用途。對配電用斷路器和電動機保護用斷路器的選用特點應分別考慮。

二、配電用斷路器的選用

配電用斷路器是指在低壓電網中專門用于分配電能的斷路器，包括電源總開關和負載支路開關。在選用這一類斷路器時，除考慮上述一般選用原則外，還需特別考慮把系統的

故障限制在最小范圍內，防止故障時擴大停電區域，為此需增加下列選用原則

1、斷路器的長延時動作電流整定值≤導線容許載流量。對于采用電線電纜的情況，可取電線電纜容許載流量的80%。

2、3倍長延時動作電流整定值的可返回時間≥線路中最大起動電流的電動機的起動時間。

3、短延時動作電流整定值≥1.1×(Ijx+1.35kIed)式中

ljx—線路計算負載電流；

K-電動機的起動電流倍數；

Ied-電動機額定電流。

4、瞬時電流整定值≥1.1x(ljx+k1kIedm)

式中k1—電動機起動電流的沖擊系數，一般取k1=1.72;

Iedm-最大的一臺電動機的額定電流

5、短延時的時間階梯按配電系統的分段而定。一般時間階梯為2~3級。每級之間的短延時時差為0.1-0.2s，視斷路器短延時機構的動作精度而定，其可返回時間應保證各級的選擇性動作。選定短延時階梯后，最好按被保護對象的短時耐受電流加以校核。為保證選擇性可考慮區域聯鎖。

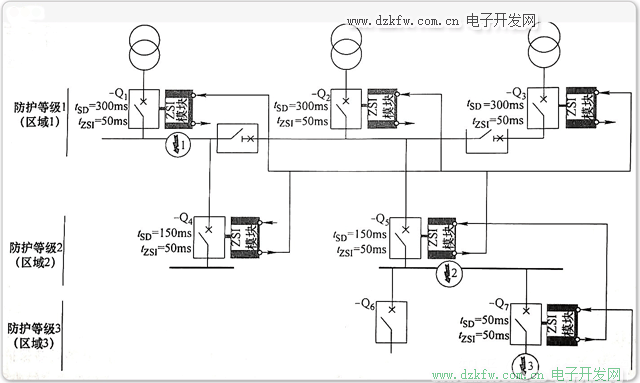

6、為了進一步提高系統的選擇性，可采用區域聯鎖措施。設有下圖所示的電力系統，斷路器分裝在三級(個區域)，控制線可聯鎖多臺斷路器。區域1、區域2中的斷路器都有短路延時t2。當有短路電流通過斷路器時，斷路器經延時t2分斷。若在區域2下端發生短路，檢測故障的智能控制器送一個信號給上級斷路器，并檢查到下級斷路器到達的信號。如果有下級斷路器送過來的信號，斷路器將在脫扣延時期內保持閉合。如果下級沒有送過來信號，不論脫扣器是否有延時，斷路器將瞬時斷開。這樣減少了故障動作范圍，縮短了斷路器的分斷時間，降低了斷路電流對設備的危害，對斷路器短路延時和接地故障保護都適用。

11

三、電機保護斷路器的選用

電動機保護斷路器可分為兩大類：一類是指斷路器只作保護而不負擔正常操作；另一類是指斷路器需兼做跋扈和不頻繁操作之用。后一類情況需要考慮操作條件和通電操作性能。電動機保護用斷路器的選用原則為：

1、延長時電流整定值=電動機額定電流

2、瞬時整定電流

（1）對保護籠型異步電動機的斷路器，瞬時整定電流=（8~15）倍電動機額定電流；取決于倍保護籠型異步電動機的型號、功率和啟動條件。

（2）對于保護繞線轉子異步電動機的斷路器，瞬時整定電流=（3~6）倍電動機額定電流，取決于被保護繞線轉子異步電動機的型號、功率和啟動條件。

（3）6倍延長時電流整定值的可返回時間≧電動機實際啟動時間。按啟動時負載的輕重，可選用可返回時間為1s、3s、5s、8s、15s中的某一檔。
