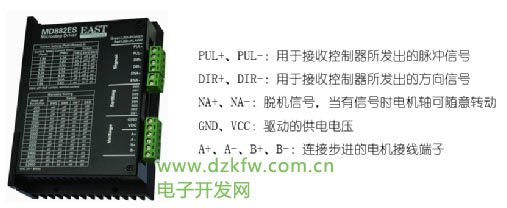

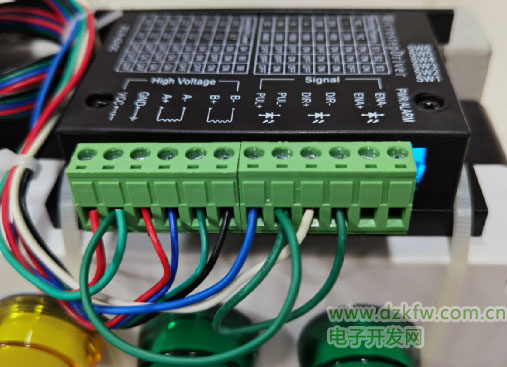

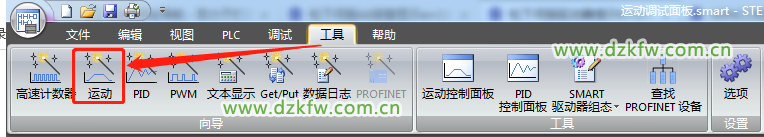

第一步：（STEP 7-MicroWIN SMART編程軟件—左上角菜單欄—工具—運動）

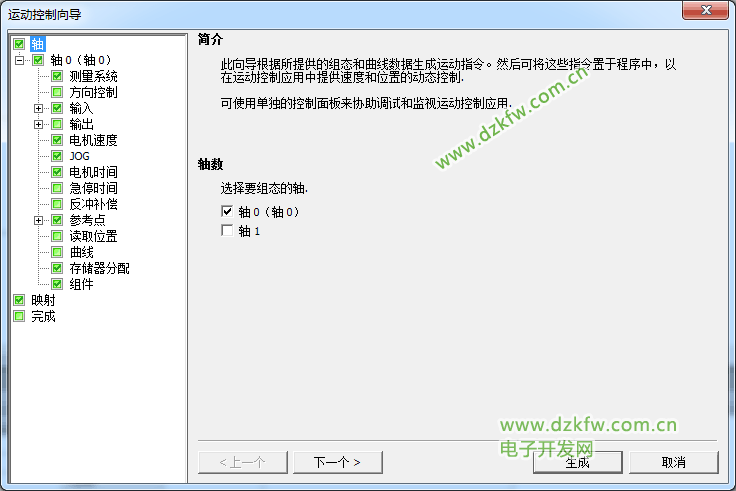

第二步：（選擇組態軸0）

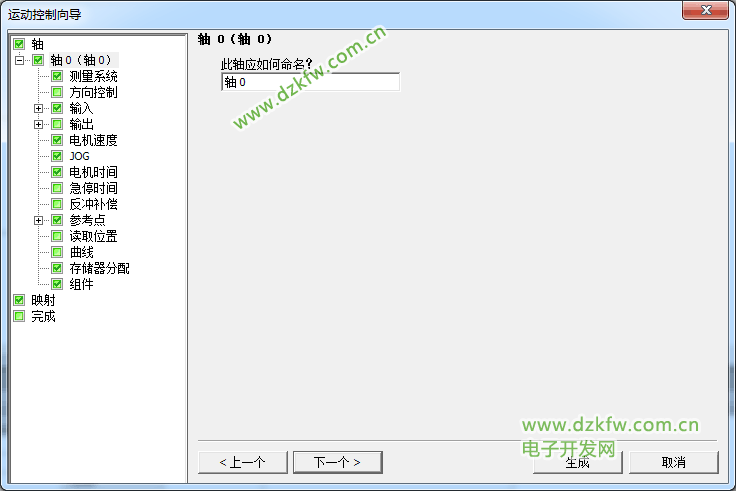

第三步：（根據自己的意愿來設置軸名稱）

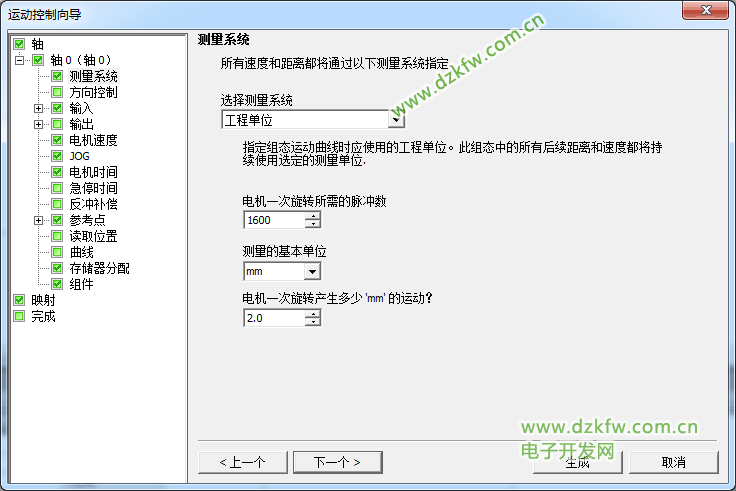

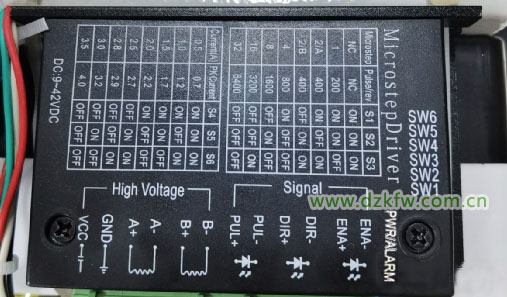

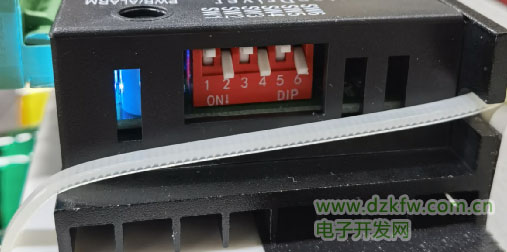

第四步：（測量系統單位—工程單位—電機一次旋轉需要的脈沖數1600—測量的基本單位—MM—電機一次旋轉產生多少距離的運動—2.0）

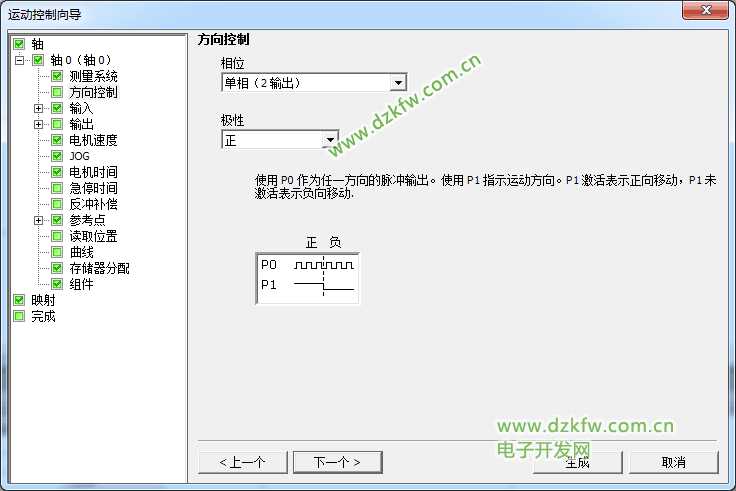

第五步：（方向控制—相位—單相2輸出—極性—正）

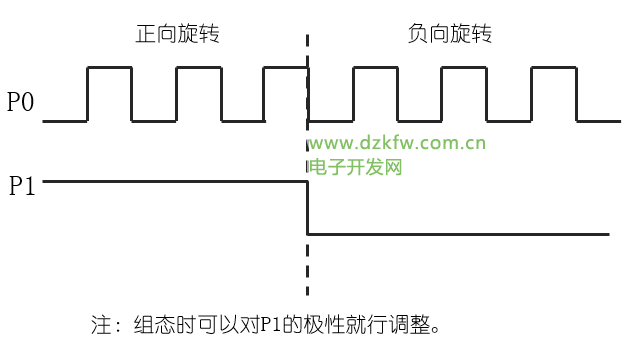

單相（2輸出）：組態時如果選擇單相兩輸出，則一個輸出（P0）控制脈沖，另一個輸出（P1）控制方向。如果需要正向運行時，則P1為高電平有效，如果需要負向運行時，則P1位低電平有效。

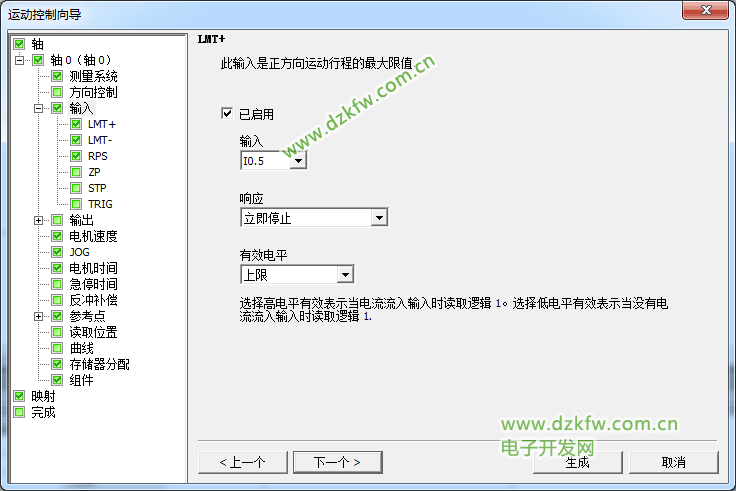

第五步：（正限位—啟用—輸入I0.5—響應—立即停止—有效電平—上限）

輸入I0.5是根據你實際設備正限位開關與PLC接線輸入點得來的。

有效電平為什么會是上限呢？因?yàn)樯舷奘墙映ｉ_感應到接通變成常閉，下限反之。

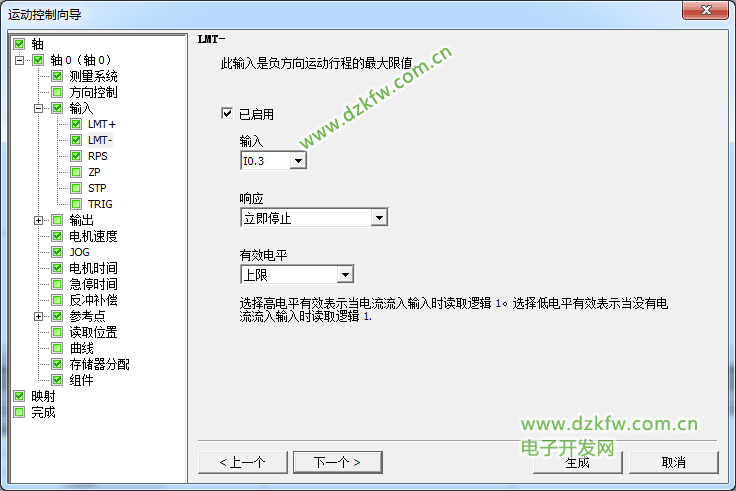

第六步：（負限位—啟用—輸入I0.3—響應—立即停止—有效電平—上限）

輸入I0.3是根據你實際設備負限位開關與PLC接線輸入點得來的。

有效電平為什么會是上限呢？因?yàn)樯舷奘墙映ｉ_感應到接通變成常閉，下限反之。

第七步：（回原點—啟用—輸入—I0.4—有效電平—上限）

輸入I0.4是根據你實際設備原點限位開關與PLC接線輸入點得來的。

有效電平為什么會是上限呢？因?yàn)樯舷奘墙映ｉ_感應到接通變成常閉，下限反之。

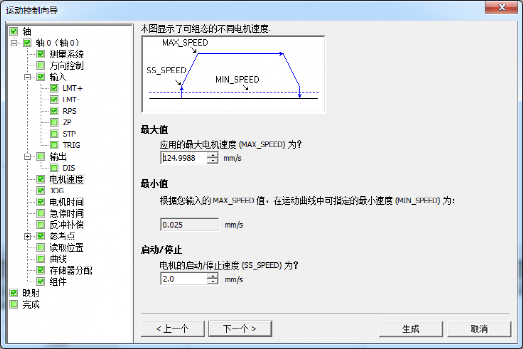

第八步：（最大值—最大電機速度—124.9988—最小值—0.025—啟動/停止—2.0MM每秒）

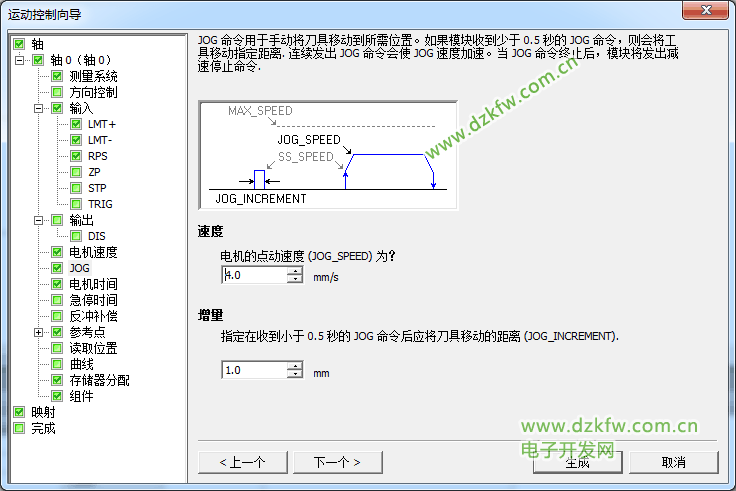

第九步：（點動速度—4.0MM每秒—增量—1.0）

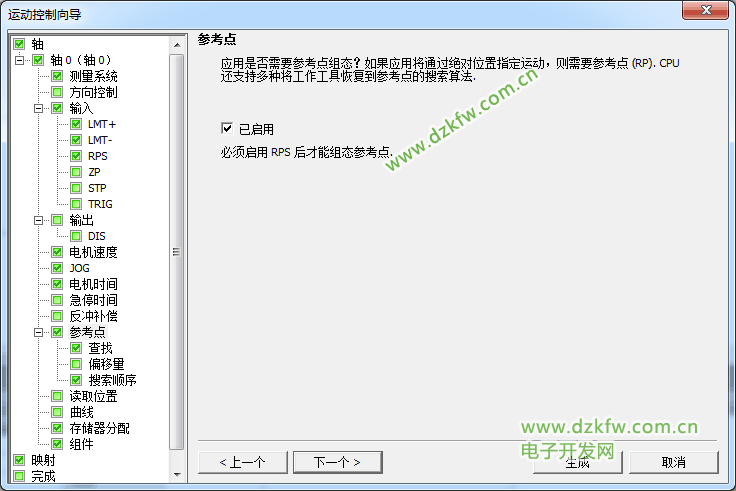

第十步：（啟用—RPS參考點，否則不能回原點）

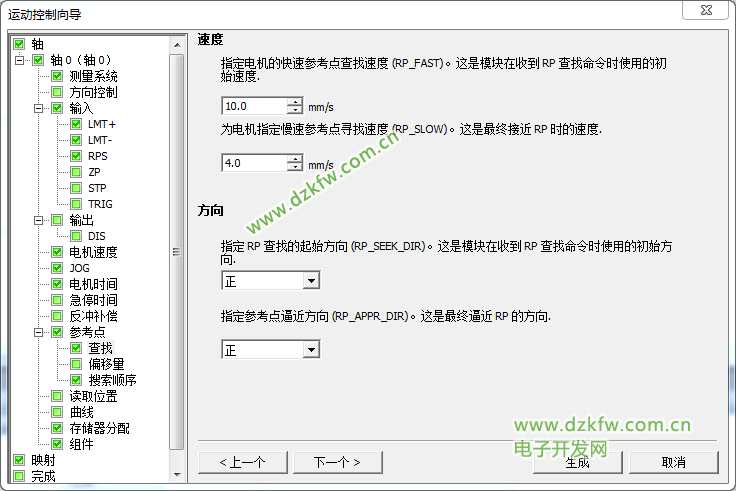

第十一步：（速度—回原點速度—10.0MM每秒—接近參考點速度—4.0—方向都是正）

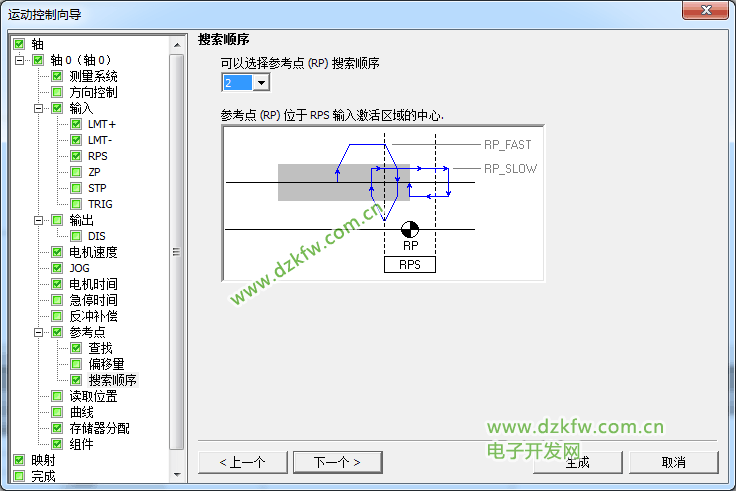

第十二步：（2號模式）

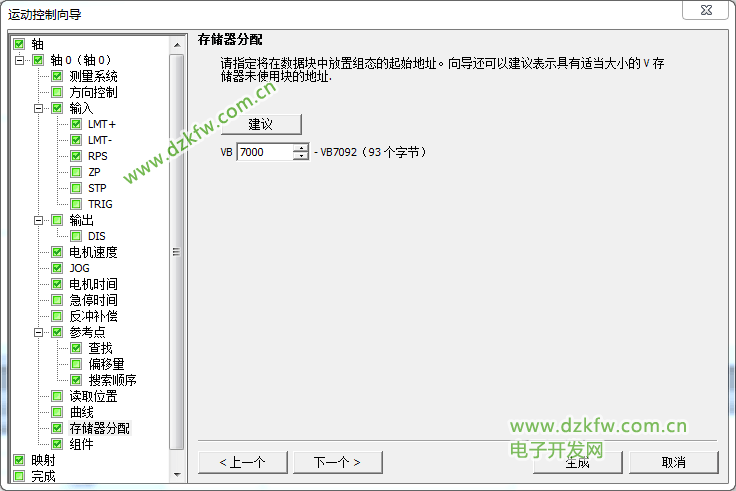

第十三步：（分配存儲器地址）

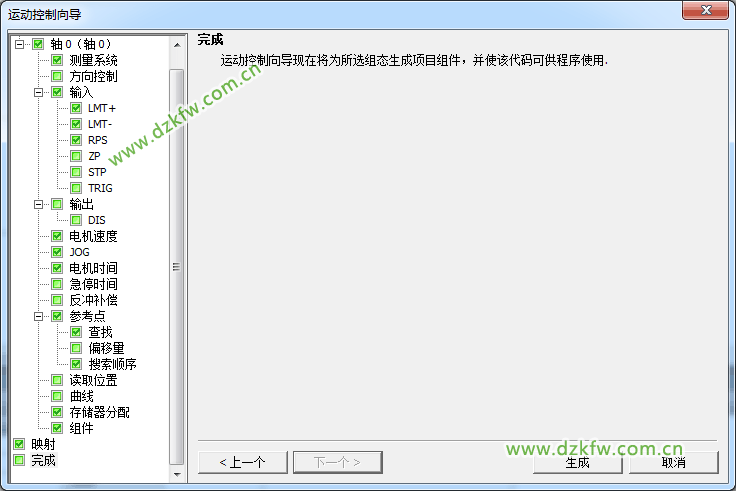

第十四步：（點擊生成即可）

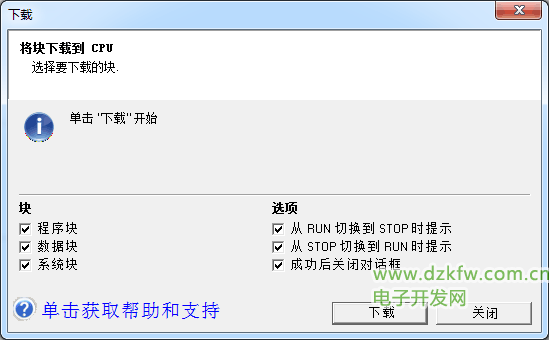

第一步：（把組態配置好的運動向?qū)�下載到PLC）

第二步：（一定要把PLC調制到STOP狀態不能為RUN運行，因?yàn)檫\(yùn)動控制調試面板只能在STOP狀態運行與調試）

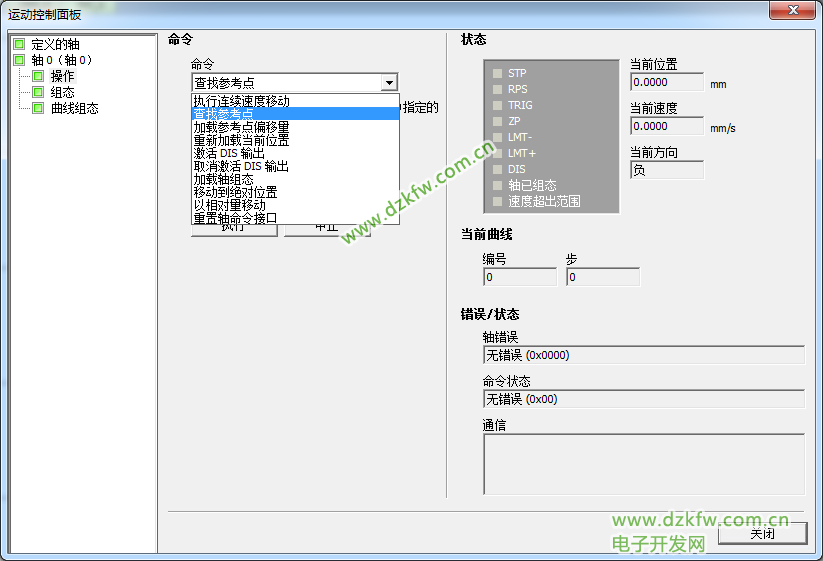

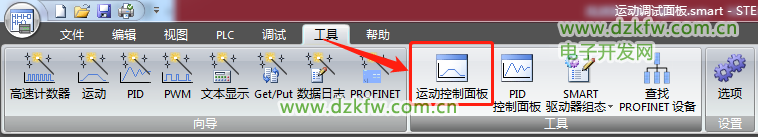

第三步：（STEP 7-MicroWIN SMART編程軟件—左上角菜單欄—工具—運動控制面板）

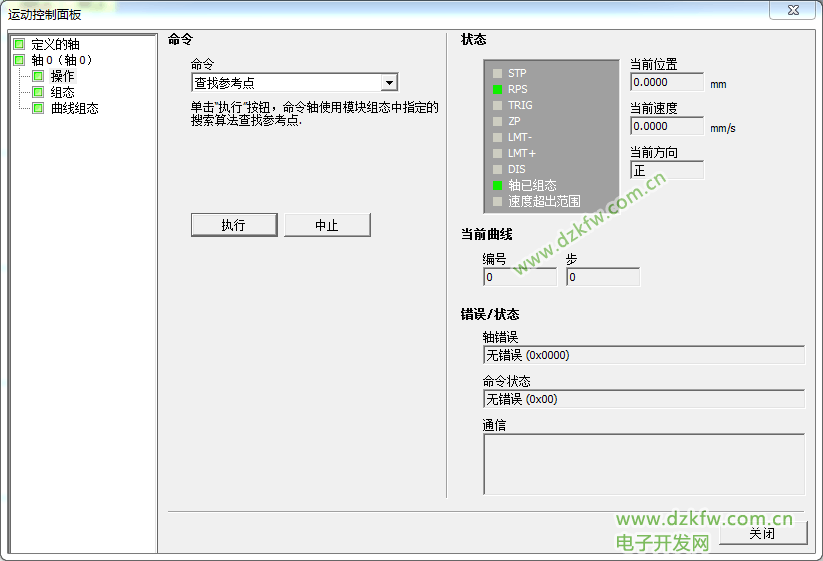

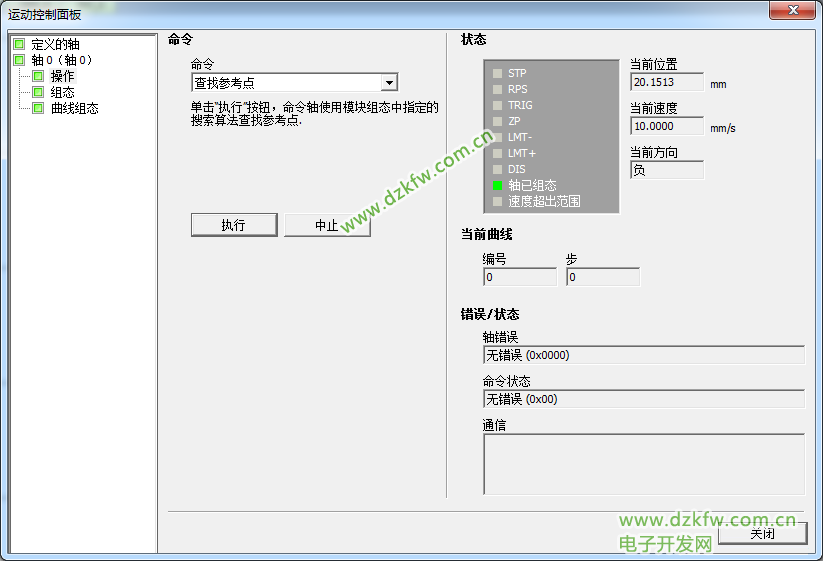

第四步：（開始我們可以選擇查找參考點，也就是回原點）

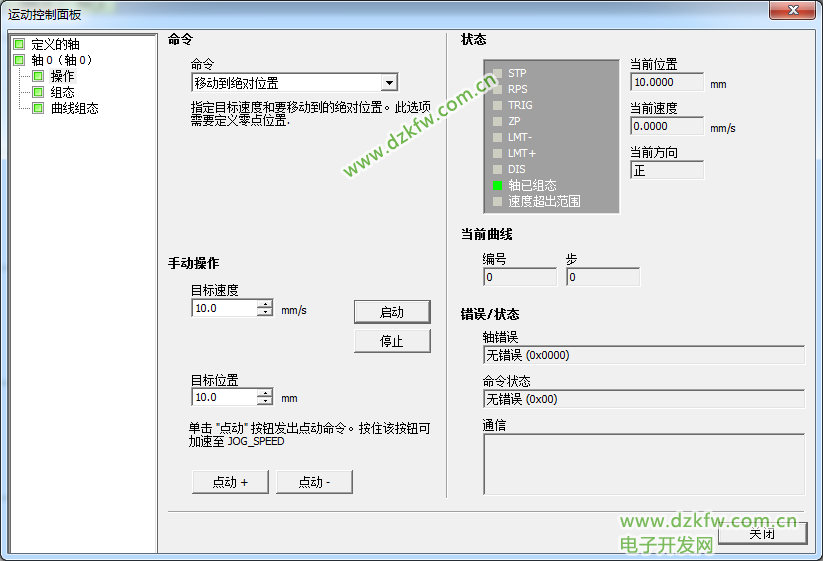

第五步：（絕對位置移動）
