一、plc開關量與plc模擬量及數字量的功能

開關量僅有兩種相反的工作狀態，例如高電平和低電平，繼電器線圈的通電和斷電，觸電的接通和斷開，plc可以直接輸入和輸出開關量信號。開關量分為DI輸入和DO輸出。

有的plc(例如西門子的s7系列)將開關量稱為數字量。

模擬量是連續變化的物理量，例如電壓，溫度，壓力和轉速等plc，不能直接處理模擬量，需要用模擬量輸入模塊中的a/d轉換器，將模擬量轉換為與輸入信號成正比的數字量。

plc中的數字量(例如pid控制器的輸出)需要用模擬量輸出模塊中的d/a轉換器將它們轉換為與相應數字成比例電壓或電流，供外部執行機構(例如電動調節閥或變頻器)使用。

什么是開關量?什么是模擬量?

開關量不是通電，就是斷電，或稱為0和1，0代表通電，1代表斷電.例如，按鈕，開關，時間繼電器，過電流壓力繼電器，這類屬于輸入，輸出的有接觸器，繼電器，電磁閥，等 模擬量是一種連續變化的量，例如，輸入的有：傳感器，(好多種)輸出的有：伺服電動機，電磁閥，距離，速度，等控制信號。

即：開關量是真實物體，而模擬量是一個虛擬物體，比如在電腦上畫畫等 數字量是0和1，就是輸入輸出i/o只有一個，而模擬量是變化量，比如壓力，電壓，溫度的監控，它是一個過程，通常需要字或字節的出入輸出。

二、plc開關量、數字量與模擬量間的關系

1、開關量：為通斷信號，無源信號，電阻測試法為電阻0或無窮大；
也可以是有源信號，專業叫法是階躍信號，就是0或1，可以理解成脈沖量。

2、數字量：有0和1組成的信號類型，通常是經過編碼后的有規律的信號。和模擬量的關系是量化后的模擬量。

3、模擬量：連續的電壓，電流等信號量，模擬信號是幅度隨時間連續變化的信號，其經過抽樣和量化后就是數字量。

4、脈沖量：在瞬間電壓或電流由某一值躍變到另一值的信號量。在量化后，其連續規律的變化就是數字量，如果其由0變成某一固定值并保持不變，其就是開關量。

開關量主要指開入量和開出量，是指一個裝置所帶的輔助點，譬如變壓器的溫控器所帶的繼電器的輔助點(變壓器超溫后變位)、閥門凸輪開關所帶的輔?助點(閥門開關后變位)，接觸器所帶的輔助點(接觸器動作后變位)、熱繼電器(熱繼電器動作后變位)，這些點一般都傳給PLC或綜保裝置，電源一般是由?PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。

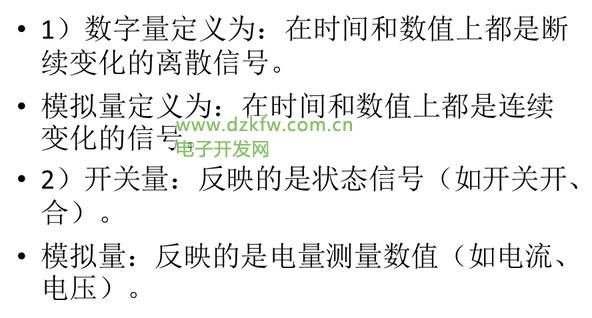

數字量定義為：在時間和數值上都是斷續變化的離散信號。模擬量定義為：在時間和數值上都是連續變化的信號。

最基本的數字量就是0和1，最基本來說即指反映到開關上就是指一個開關的打開(0)或閉合(1)狀態，開關量是無源的，即它需要裝置輸出電源對?它進行檢測(這也就是裝置的開入量，如綜保裝置的非電量輸入即是一個外部提供的開入量)；也可以用0和1進行編碼，編成各種通訊碼。

模擬量即指經PT、CT?等傳送過來的電壓、電流、頻率等電量信號；壓力傳感器經壓力變送器、液位傳感器經液位變送器、流量傳感器經流量變送器、熱電偶或熱電偶經溫度變送器等傳送?過來的4-20mA(電Ⅲ型儀表)信號等就是模擬量。綜保裝置能檢測電量(經PT、CT等傳送過來的電壓、電流、頻率等信號，即模擬量)和非電量信號(變?壓器的輕瓦斯、重瓦斯、超溫信號，即非電量，也就是開關的打開和閉合)。

三、plc數字量和模擬量的區別

數字量定義為：在時間和數值上都是斷續變化的離散信號。最基本的數字量就是0和1，反映到開關上就是指一個開關的打開(0)或閉合(1)狀態。

模擬量定義為：在時間和數上都是連續變化的信號...指經PT、CT等各類傳感器傳送過來的電壓、電流、頻率等信號，即模擬量。

plc的數字量模塊用來檢測數字量信號，常用的是開關量(高低電平)輸入，輸出；如按鈕接數字量輸入模塊，線圈接輸出模塊模擬量模塊用來輸出或檢測電壓或電流信號，比如溫度閉環系統中用來檢測溫度信號的為模擬量輸入模塊，通過調節電流來調節閥的開口度用到模擬量輸出模塊。

模擬量是指變量在一定范圍連續變化的量也就是在一定范圍(定義域)內可以取任意值.數字量是分立量不是連續變化量只能取幾個分立值二進制數字變量只能取兩個值一般模擬量是指現場的水井水位、水塔水位、泵出口壓力和出口流量等模擬量,需要通過多路復用芯片完成多路數據的采集和模數轉換器完成模擬量和數字量的轉換,再將采集的數據給CPU處理。

AD轉換器(模數轉換器)的作用是從信號加工放大器輸入的0~5V的直流電信號通常稱為模擬量,可用無限長的數字來表示,如4.8213.…(V),計算機處理這些模擬量,只能處理有限長度的量,我們稱之為數字量。

在時間上或數值上都是連續的物理量稱為模擬量。把表示模擬量的信號叫模擬信號。

例如：
熱電偶在工作時輸出的電壓信號就屬于模擬信號，因為在任何情況下被測溫度都不可能發生突跳，所以測得的電壓信號無論在時間上還是在數量上都是連續的。而且，這個電壓信號在連續變化過程中的任何一個取值都是具體的物理意義，即表示一個相應的溫度。

1、數字量
在時間上和數量上都是離散的物理量稱為數字量。把表示數字量的信號叫數字信號。把工作在數字信號下的電子電路叫數字電路。

例如：
用電子電路記錄從自動生產線上輸出的零件數目時，每送出一個零件便給電子電路一個信號，使之記1，而平時沒有零件送出時加給電子電路的信號是0，所在為記數。可見，零件數目這個信號無論在時間上還是在數量上都是不連續的，因此他是一個數字信號。最小的數量單位就是1個。

2、模擬量
在時間上或數值上都是連續的物理量稱為模擬量。把表示模擬量的信號叫模擬信號。把工作在模擬信號下的電子電路叫模擬電路。

例如：
熱電偶在工作時輸出的電壓信號就屬于模擬信號，因為在任何情況下被測溫度都不可能發生突跳，所以測得的電壓信號無論在時間上還是在數量上都是連續的。而且，這個電壓信號在連續變化過程中的任何一個取值都是具體的物理意義，即表示一個相應的溫度。

開關量包括開入量和開出量，是數字信號，只有0和1兩種狀態，表示繼電器接點的閉合或斷開或者一些斷路器的輔助接點。開入量就是保護裝置的信號輸入，采集現場開關、刀閘等位置信息。

微機保護里的開入量和開出量指的是數字量即繼電器接點的閉合或斷開或者一些斷路器的輔助觸點的閉合與斷開。

輸入到微機保護里的開關量就是開入量，而微機保護CPU控制單元發出指令時，繼電器閉合或斷開輸出到設備上的就是開出量。
