在進行編程時，常遇到并聯輸出的支路，即一個條件下可同時實現兩條或多條線路輸出。西門子plc梯形圖一般用堆棧指令操作實現并聯輸出的功能，但由于通過堆棧操作會增加程序存儲器容量等缺點，一般不編寫并聯輸出支路，而是將每個支路都作為一條單獨的輸出進行編寫，如圖所示。

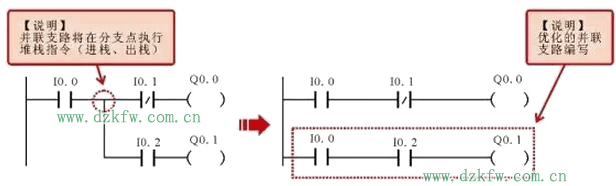

圖   西門子plc梯形圖中并聯輸出支路的編寫原則
