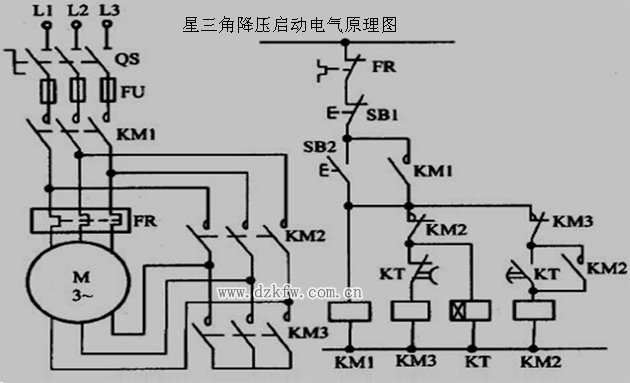

星三角降壓?jiǎn)��?dòng)的繼電器電路圖與控制圖：

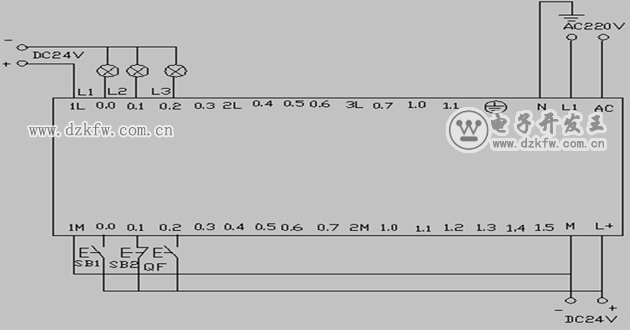

根據工藝要求進行PLC電路圖設計。PLC電路圖設計如下：

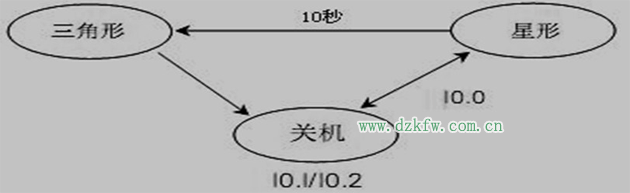

根據星三角啟動電路圖畫出流程框架圖如下

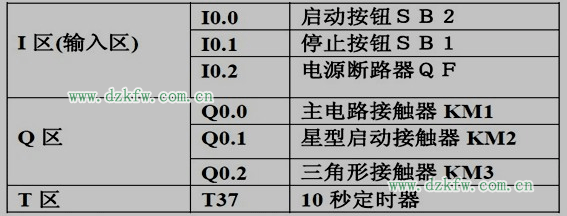

PLC軟元件地址分配如下:

I區(輸入?yún)^(qū))

I0.0 啟動按鈕ＳＢ２

I0.1 停止按鈕ＳＢ１

I0.2 電源斷路器ＱＦ

Q區

Q0.0 主電路接觸器 KM1

Q0.1 星型啟動接觸器 KM2

Q0.2 三角形接觸器 KM3

T區

T37 10秒定時器

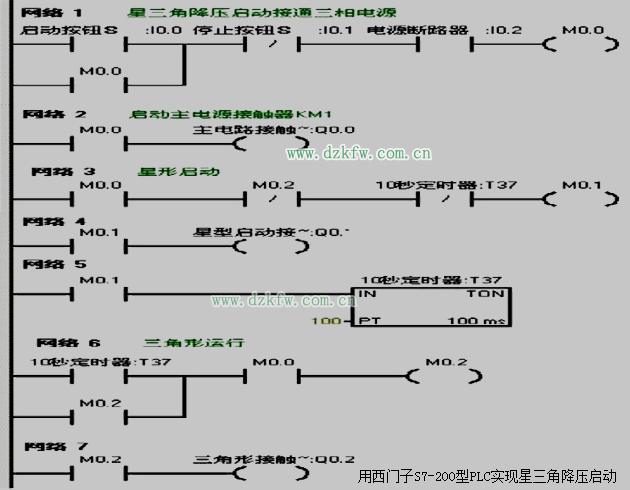

根據電路圖，流程圖和分配好的軟元件地址進行編程。程序參考圖如下：
