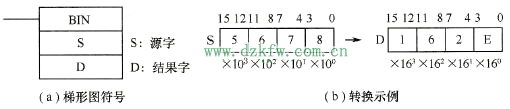

BCD到BIN轉換指令是將源字中的4位BCD碼轉換成16位二進制數，并輸出到結果字中。其梯形圖符號和轉換示例如圖所示。

    圖    BCD到BIN轉換指令

    操作數區域為：

    S是源字，其范圍是CIO、WR、HR、AR(000~959)、T/C、DM、@DM、*DM、DR。

    D是結果字，其范圍是CIO、WR、HR、AR(448~959)、T/C、DM、@DM、*DM、DR。
