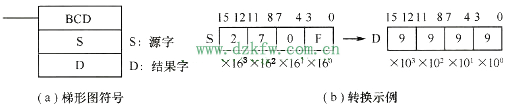

BIN到BCD轉換指令是將源字中的16位二進制數轉換成4位的BCD碼，并輸出到結果字中。其梯形圖符號和轉換示例如圖所示。

    圖   BIN到BCD轉換指令

    操作數區域為：

    S是源字，其范圍是CIO、WR、HR、AR(000～959)、TC/、DM、@DM、*DM、DR。

    D是結果字，其范圍是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM、DR。

    使用BCD指令時需要注意，當源字的值大于270FH時，轉換結果將大于9999，此時指令不執行，結果字的內容不發生變化。
