會員注冊具體控制方案設(shè)計如下：
1．輸入/輸出元件及控制功能
輸入/輸出元件及控制功能
|
|
PLC軟元件 |
元件文字符號 |
元件名稱 |
控制功能 |
|
輸入 |
I0.0 |
SB1 |
按鈕1 |
控制燈 |
|
I0.1 |
SB2 |
按鈕2 |
控制燈 | |
|
I0.2 |
SB3 |
按鈕3 |
控制燈 | |
|
I0.3 |
SB4 |
按鈕4 |
控制燈 | |
|
輸出 |
Q0.0 |
EL1 |
燈1 |
照明 |
|
Q0.1 |
EL2 |
燈2 |
照明 | |
|
Q0.2 |
EL3 |
燈3 |
照明 | |
|
Q0.3 |
EL4 |
燈4 |
照明 |
2．電路設(shè)計

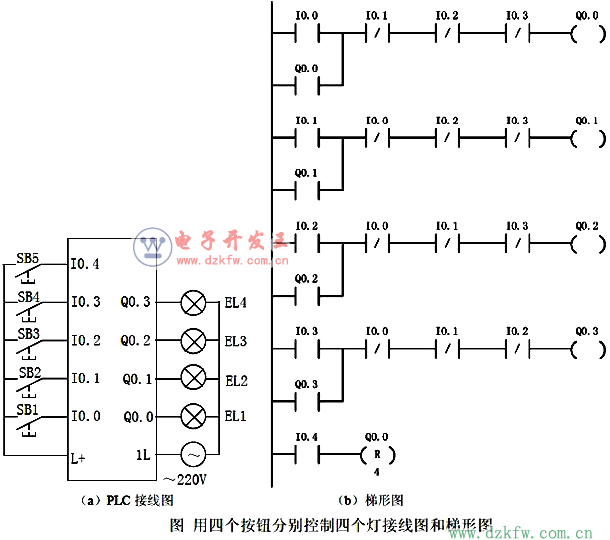

用四個按鈕分別控制四個燈的接線圖和梯形圖，如下圖所示。
3．控制原理
如上圖（b）梯形圖所示，例如：
● 當按下按鈕SB1 時，梯形圖中的I0.0 常開接點閉合，輸出線圈Q0.0 得電自鎖，EL1 燈亮。I0.0 常閉接點斷開，其他輸出線圈失電。
● 如再按下按鈕SB2，梯形圖中的I0.1 常閉接點斷開，Q0.0 線圈失電，I0.1 常開接點閉合，輸出線圈Q0.1 得電自鎖，EL2 燈亮。
● 按下按鈕SB5，I0.4 接點閉合，Q0.0～Q0.3 全部復位，燈全滅。
