S7--200 CPU支持的網絡通訊協議：

• 點對點接口(PPI)
• 多點接口(MPI)
• PROFIBUS

根據開放式系統通信架構，這些協議在令牌環網絡上實現，遵守PROFIBUS標準協議。這些協議是帶一個停止位、八個數據位、偶校驗和一個停止位的異步、基于字符的協議。通訊結構依賴于特定的起始字符和停止字符、源和目地網絡地址，報文長度和數據校驗和。在波特率一致的情況下，這些協議可以同時在一個網絡上運行，并且互不干擾。如果帶有擴展模塊CP243-1和CP243-1 IT，那么S7--200也能運行在以太網上。

1、PPI協議

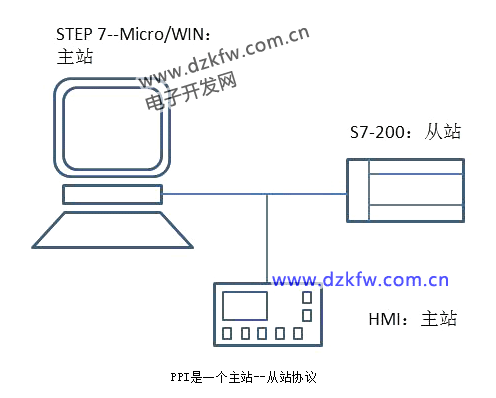

PPI是一個主站--從站協議：主站設備將請求發送至從站設備，然后從站設備進行響應。參見下圖。從站設備不發消息，只是等待主站的要求并對要求作出響應。主站靠一個PPI協議管理的共享連接來與從站通訊。

如果在用戶程序中使能PPI主站模式，S7--200 CPU在運行模式下可以作主站。在使能PPI主站模式之后，可以使用網絡讀寫指令來讀寫另外一個S7--200。當S7--200作PPI主站時，它仍然可以作為從站響應其它主站的請求，PPI高級允許網絡設備建立一個設備與設備之間的邏輯連接。

2、MPI協議

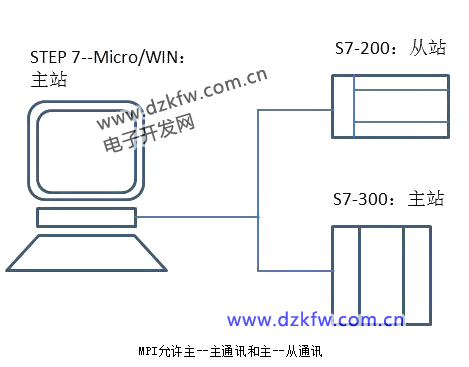

MPI允許主--主通訊和主--從通訊。參見下圖。要與一個S7--200 CPU通訊，STEP 7--Micro/WIN建立主--從連接。MPI協議不能與作為主站的S7-200 CPU通訊。網絡設備通過任意兩個設備之間的連接通訊(由MPI協議管理)。設備之間通訊連接的個數受S7--200 CPU或者EM277模塊所支持的連接個數的限制。

3、PROFIBUS協議

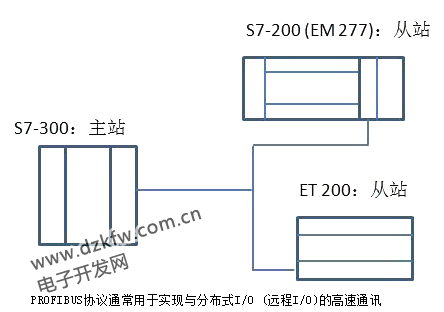

PROFIBUS協議通常用于實現與分布式I/O (遠程I/O)的高速通訊。可以使用不同廠家的PROFIBUS設備。這些設備包括簡單的輸入或輸出模塊、電機控制器和PLC。PROFIBUS網絡通常有一個主站和若干個I/O從站，參見下圖。主站設備通過組態可以知道I/O從站的類型和站號。主站初始化網絡使網絡上的從站設備與組態相匹配。主站不斷地讀寫從站的數據。當一個DP主站成功組態了一個DP從站之后，它就擁有了這個從站設備。如果在網上有第二個主站設備，那么它對第一個主站的從站的訪問將會受到限制。

4、TCP/IP協議

通過以太網擴展模塊(CP243--1)或互聯網擴展模塊(CP243--1 IT)，S7-200將能支持TCP/IP以太網通訊。以太網(CP243--1)模塊和互聯網(CP243--1 IT)模塊支持10到100M波特率，連接數CP243--1支持8個普通連接，CP243--1 IT支持1個STEP 7--Micro/WIN連接。
