想要一個在一節AA電池下工作的單鍵電子開關電路：

請問，有什么簡單的電路或者單芯片的電子開關，可以工作在1V@300mA左右？
難點是空間小，估計能放4-6個貼片電阻2-3個sot23的三極管。
常見的普通三極管在300mA下導通壓降比較大，一般在0.3V左右，可工作在1V的場管很少，即使能夠?qū)�通，�?dǎo)通電阻也比較大。

找了兩種低導通壓降的PNP三極管：
有朋友給推薦這兩種三極管，您看看如何
NXP的PBSS5120T
ON的NSS20200L

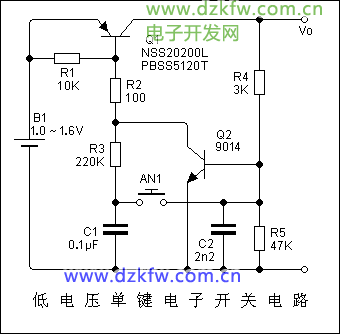

馬上查了下資料，感覺低壓性能不錯，應該可以滿足要求，于是畫了個使用兩只三極管的單鍵開關電路：

低電壓?jiǎn)伟存I電子開關電路
這個電路適合負載電路里沒有濾波電容的場合。

如果負載電路里有濾波電容，上面的電路就無法使用，會出現不能關閉的現象。

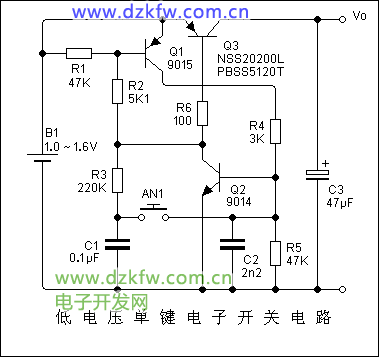

下面這個電路適合容性負載：

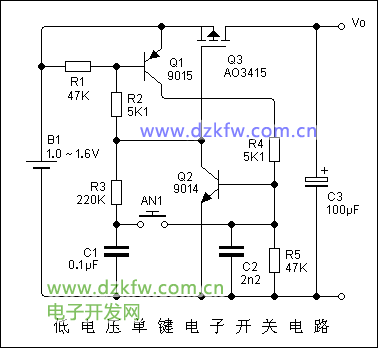

你也可以試下使用PMOS場管的電路，AO3415在1V 電壓下可以導通，就是不清楚導通壓降有多大：

或者使用NMOS場管，AO3416導通電壓比PMOS場管略低些：

以上就是幾款這么低電壓狀態工作的單按鍵電子開關電路。
