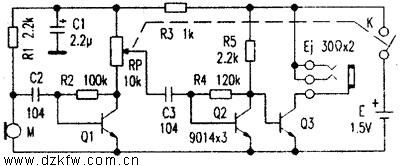

筆者最近購買了一只順風耳助聽器，該助聽器由分立元件構成，線路簡單，體積小巧。根據實物描繪的電路如圖，現提供給大家仿制時參考。

    圖中麥克風M拾取聲音信號。Q1、Q2構成兩級音頻放大器。Q3作功率放大器，聲音信號經功放后用立體聲耳機收聽，Rp用作音量調整。

    本助聽器在正常工作時，實測Q1、Q2集電極的電壓為0.5V，靜態電流約10mA。當電池電壓下降到1.1V時，耳機內的話音仍然響亮。
