      NE555脈沖發生器的制作


      作者：佚名    文章來源：本站原創    點擊數：    更新時間：2014-1-5

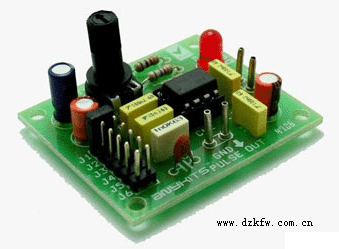

       NE555脈沖發生器實物圖
      NE555脈沖發生器



      該信號發生器是一個基于NE555制作的。可用于實驗用的信號源。電源電壓為12V，最大工作電流為40mA，通過跳線設置可以輸出1Hz-180KHz的頻率范圍。有電源指示燈。電路原理圖如下圖。

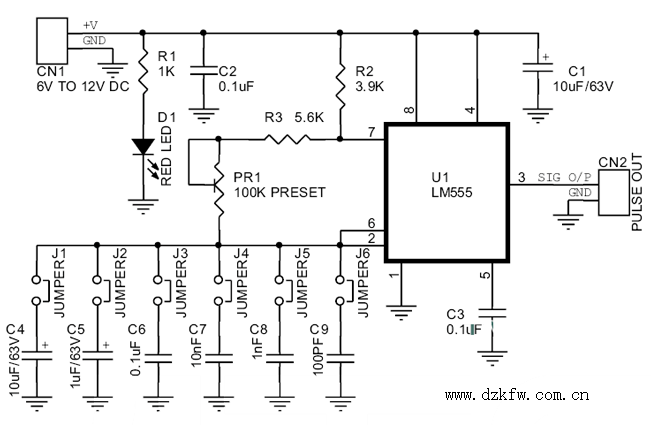

      NE555脈沖信號發生器電路原理圖


      NE555脈沖信號發生器電路原理圖


      信號發生器跳線帽設置頻率


      信號發生器跳線帽設置頻率

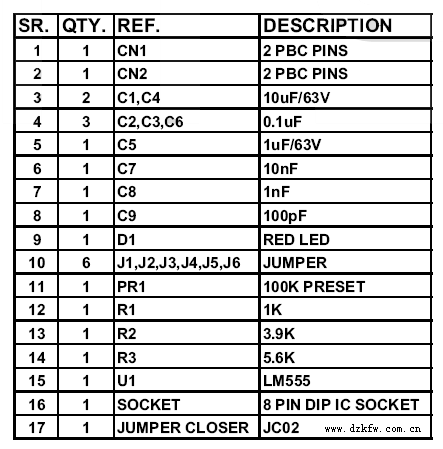

      NE555信號發生器元件清單
      元件清單

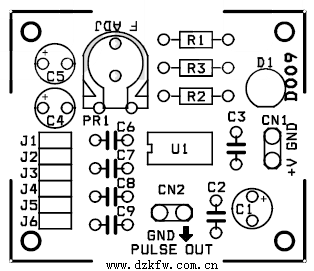

      PCB圖


      PCB圖
