1、  電路說明：
D1是紅外發射二極管，D2是紅外接收二極管，當有物體反射時， D1發出的紅外線被D2接收，經過LM393的放大，從1腳輸出低電平，觸發由NE555組成的單穩態觸發器，在NE555的3腳輸出高電平驅動三極管8050飽和導通，繼電器K得電吸合，其常開出頭閉合，用來控制用電器（如水龍頭的電磁閥）動作。電路中W1用來調節紅外接收的靈敏度，順時針調節靈敏度降低，逆時針調節靈敏度升高；W2可以調節繼電器的吸合時間，此電路延時時間為0-30秒，時間的長短與W2和C1有關。反射距離與物體表面反光程度和紅外接收靈敏度有關，靈敏度調的太高容易受到光線和電磁波干擾，一般反射距離為20厘米左右。注意：此電路不能在太陽光下使用，由于太陽光中也有紅外光，對紅外接收管的干擾很?chē)?yán)重。試驗時在房間內，光線越暗越好。

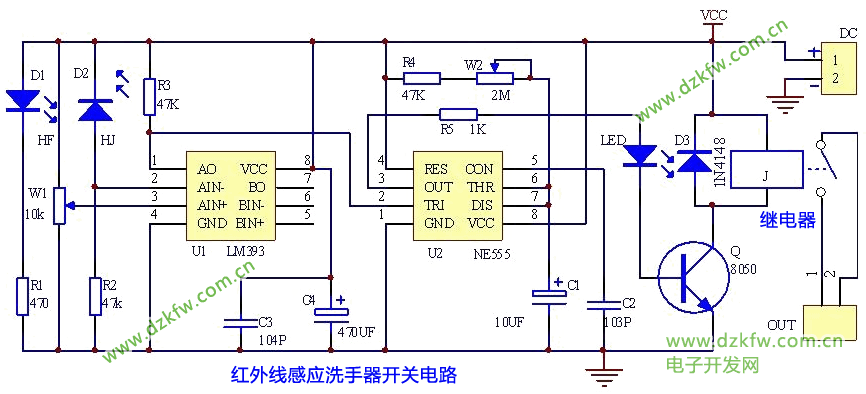

2、電路原理圖（工作電壓5V左右）

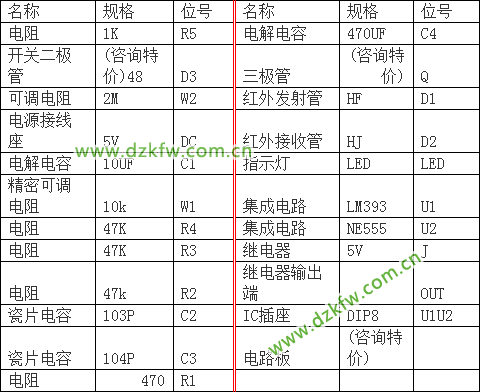

3、元件清單

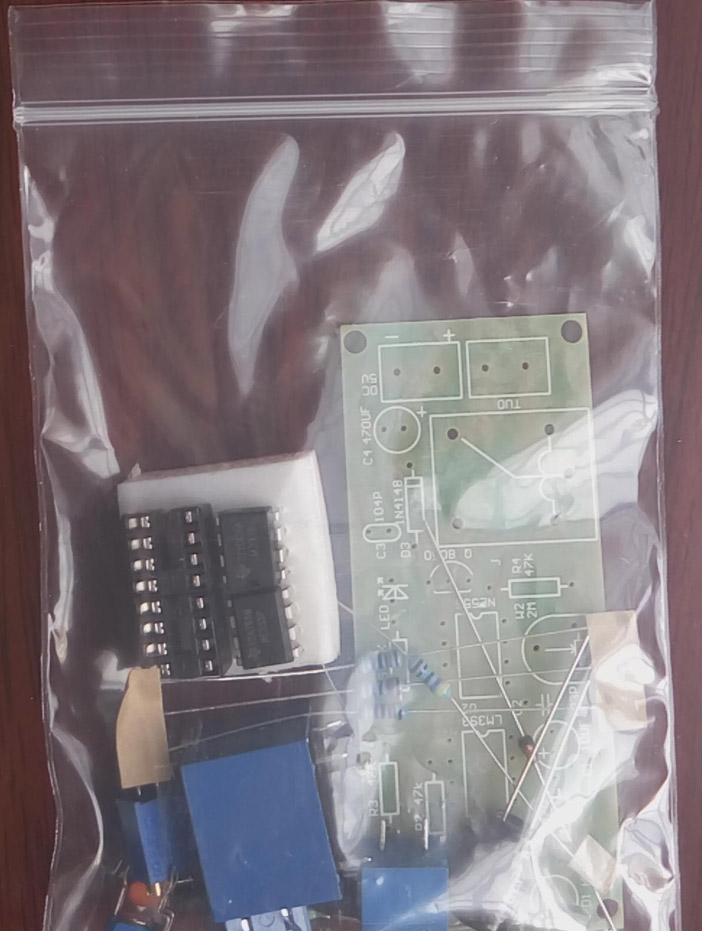

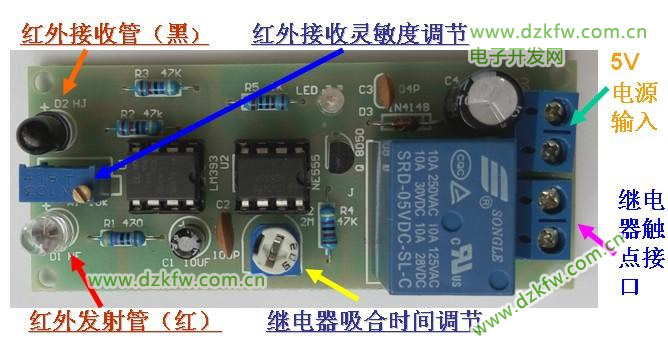

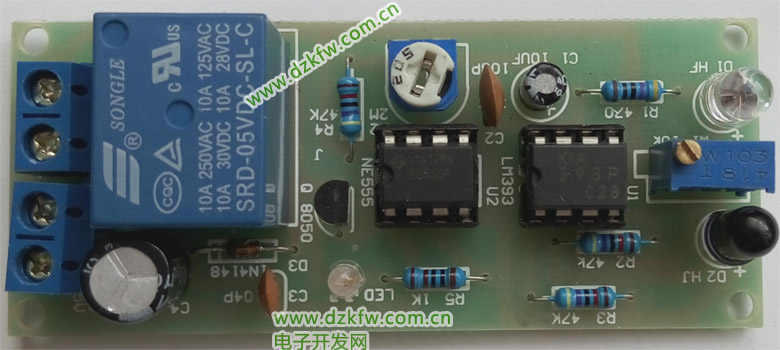

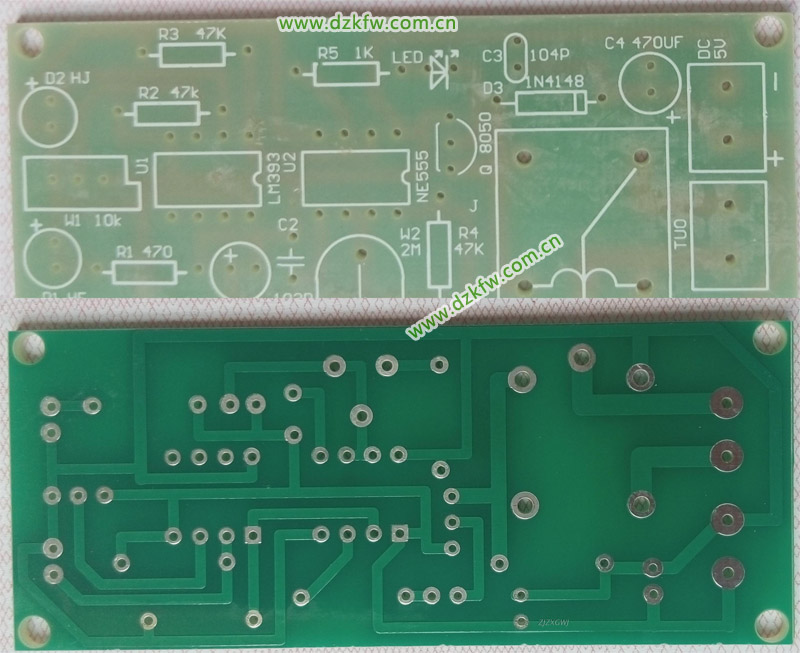

4、實物圖
