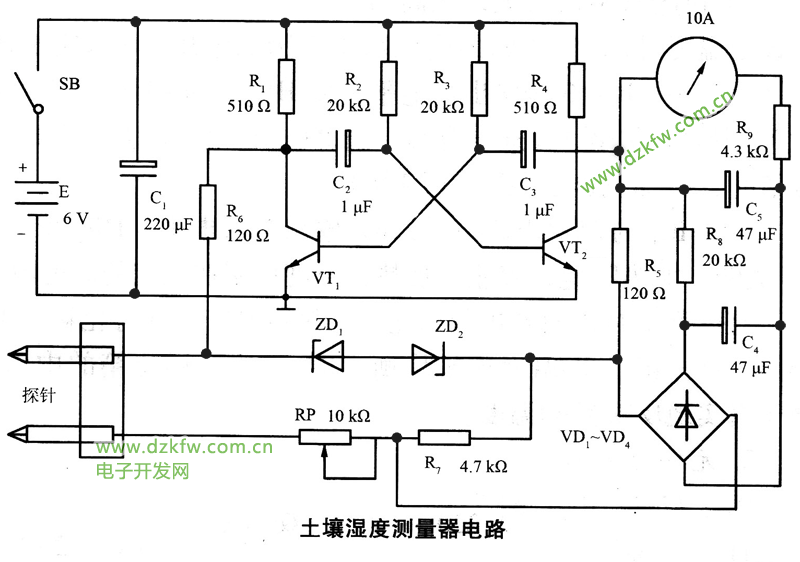

該電路由VT1、VT2，電容C2、C3，電阻R1、R2、R3、R4等共同組成了一個振蕩電路。振蕩頻率由R6來進行控制，R6一端接在探針的一根引線上，探針插入土壤里。隨著土壤水分的變化，在探針上的電阻值也在發生著顯著的變化，這個變化傳導給R6時，將使振蕩電路的振蕩頻率發生變化。頻率變化可通過連接在VT2集電極的電流表的擺幅顯示出來，人們?cè)俑鶕?jù)這個表針的擺幅刻度來判斷濕度的大小。
