      3843他激式單端反激開關電源工作原理和電路原理圖

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/3/5

      他激式單端反激開關電源工作原理:

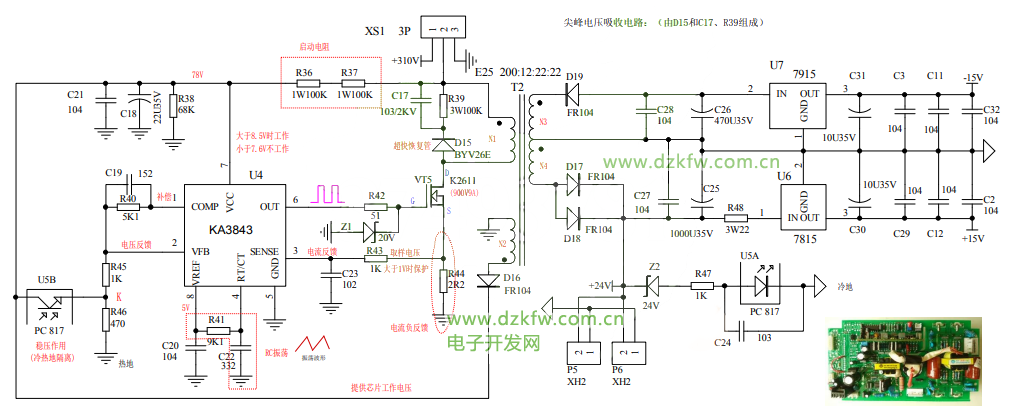

      他激式單端反激開關電源電路圖

        1、啟動過程:+310電源經過啟動電阻R37、R36至KA3843脈寬調制芯片的7腳使3843啟動工作,從6腳輸出一矩形脈沖信號使開關管VT5導通,+310V電源經開關變壓器的初級N1線圈→開關管的DS→R44→地構成回路。這時在N1線圈上產生上正下負感應電動勢,在N2線圈上感應下正上負的電壓經D16整流、C18濾波得到相對穩定直流電為芯片供電,另外在N3和N4線圈上感應上正下負的感應電壓,整流二極管D19和D178、D18反偏無輸出,此時電能全部轉為磁能儲存在變壓器T2上。

        2、關斷過程:開關管VT5導通后,電流經開關管VT5、R44到地,由于N1的電感作用,電流是由小到大上升的,則R44上的電壓由低逐步上升的,當電壓上升到1V以上時 3843的6腳輸出低電平,將開關管的G極電位迅速拉低,開關管VT5截止。

        3、放能過程:開關管VT5斷開時,由于電感(線圈N1)的續流作用,N1繼續給C17和VT5的漏源極電容Cds充電,此時線圈N1上感應出下正上負的電壓,同樣在N3和N4上也感應出下正上負的電壓,整流管D19和D17、D18向負載供電,同時對電容C25和C26充電。

        4、再次啟動:當KA3843的6腳再次輸出高電平時開關管VT5再次導通,N1線圈上再次產生上正下負的感應電壓,N3和N4上的整流管再次截止,T2再次儲能,重復上述過程如此往復,輸出整流濾波電容C25、C26(儲能作用)向負載提供連續的直流電。再經三端穩壓塊7815和7915輸出穩定的+15V和-15V電壓。

      3843引腳圖
