      單片TOP223系列開關電源工作原理

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2011-11-29

      控制電壓Vc能向并聯調整器和門驅動級提供偏置電壓,而控制端電流Ic則能調節占空比。在C-S極之間外接一只47 μF旁路電容,即可為門驅動級提供電流。控制端的總電容用CT表示,由它決定自動重啟動的定時,同時控制環路的補償。Vc有兩種工作模式,一種是滯后調節,用于啟動和過載兩種情況

      (1)控制電壓源
           控制電壓Vc能向并聯調整器和門驅動級提供偏置電壓,而控制端電流Ic則能調節占空比。在C-S極之間外接一只47 μF旁路電容,即可為門驅動級提供電流。控制端的總電容用CT表示,由它決定自動重啟動的定時,同時控制環路的補償。Vc有兩種工作模式,一種是滯后調節,用于啟動和過載兩種情況,具有延遲控制作用;另一種是并聯調節,用于分離誤差信號與控制電路的高壓電流源。電路剛啟動時由D-C極之間的高壓電流源提供控制端電源Ic,以便給控制電路供電并對CT充電。
           (2)帶隙基準電壓源
           帶隙基準電壓源除向內部提供各種基準電壓之外,還產生一個具有溫度補償并可調整的電流源,以保證精確設定振蕩器頻率和門級驅動電流。
           (3)振蕩器
           內部振蕩電容是在設定的上、下閾值VH、VL之間周期性地線性充、放電,以產生脈寬調制器所需要的鋸齒波(SAW),與此同時還產生最大占空比信號(DMAx)和時鐘信號(CLOCK)。為減小電磁干擾,高電源效率,振蕩頻率(即開關頻率)設計為100 kHz。需要指出,對于TOP系列開關電源(Ⅱ)脈沖波形的占空比設定濰D,其最小值Dmin=0.7%,對應于空載;最大值Dmax=70%,對應于滿載。
           (4)誤差放大器
           誤差放大器的增益由控制端的動態阻抗Zc來設定。Zc變化范圍是10~20 Ω,典型值為15 Ω。誤差放大器的同相輸入端接5.7 V基準電壓,作為參考電壓。反相輸入端接反饋電壓VF。輸出端接的P溝道MOSFRT管等效于一只可調電阻,其阻值用R′DS表示。控制電壓Vc經Zc、R′DS、RE分壓后獲得VFOIC可直接取自反饋電路,亦可接外部誤差放大器的光電耦合反饋電路。誤差放大器將反饋電壓VF與5.7 V基準電壓進行比較后,輸出誤差電流Ir,在RE上形成誤差電壓Vr。

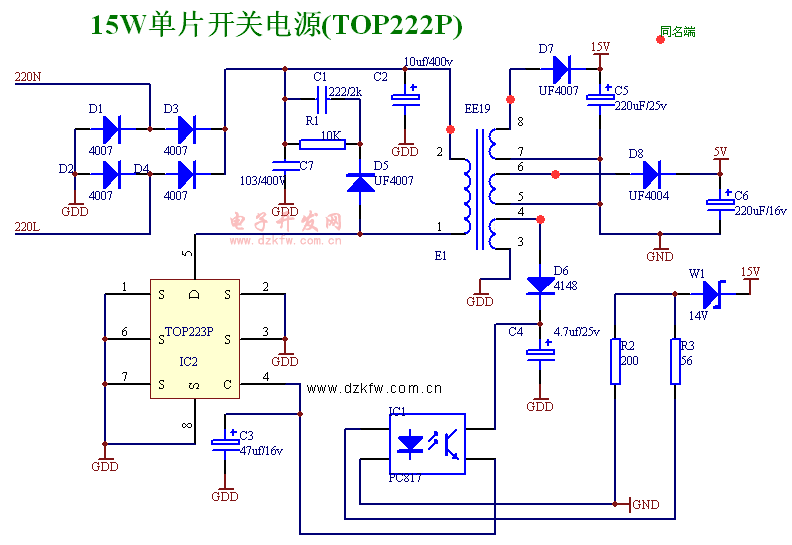

      15W開關電源電路圖

      (5)脈寬調制器(PWM)
          脈寬調制器是一個電壓反饋式控制電路,它具有兩層含義,第一,改變控制端電流Ic的大小,即可調節占空比D,實現脈寬調制;第二,誤差電壓Vr,經由RA、CA組成的截止頻率為7 kHz的低通濾波器,濾掉開關噪聲電壓之后,加至PWM比較器的同相輸入端,再與鋸齒波電壓VJ進行比較,產生脈寬調制信號VB。VB通過與門Y1、或門H之后,可將觸發器I置零,使Q=0,把N溝道MOSFET管關斷;而時鐘信號則把觸發器I置位,使Q=1,又使MOSFET導通,二者交替動作,就實現了脈寬調制信號的功率輸出。
          (6)門驅動級和輸出級
          門驅動級(F)用于驅動功率開關管(MOSFET),使之按一定速率導通,從而將共模電磁干擾減至最小,漏-源導通電阻與產品的型號和芯片結溫有關,MOSFET管的漏-源擊穿電壓V(BO)DS≥700 V。
           (7)過流保護電路過流比較器的反相輸入端接閾值電壓VLIMIT,同相輸入端接MOSFET管的漏極。這里巧妙地利用MOSFET管的導通電阻RDS(ON)來代替外部過流檢測電阻Rs。當IO過大時,V(BO)DS>VLIMIT,過流比較器就翻轉,輸出變成高電平,經過與門Y2和或門H,將觸發器I置零,進而使MOSFET管關斷,起到過流保護作用。
           此外,芯片還具有初始輸入電流限制功能,剛通電時可將整流后的直流限制在0.6 A(對應于交流265 V輸入電壓)或0.75 A(對應于交流85 V)。 (8)過熱保護電路
           當芯片結溫Tj>135℃時,過熱保護電路就輸出高電平,將觸發器Ⅱ置位,Q=1,Q=0,關斷輸出級。此時Vc進入滯后調節模式,Vc端波形也變成幅度為4.7~5.7 V的鋸齒波。若要重新啟動電路,需斷電后再接通電源開關,或者將控制端電壓Vc降至3.3 V以下,達到VC(RESET)值,再利用上電復位電路將觸發器Ⅱ置零,使MOSFET恢復正常工作。

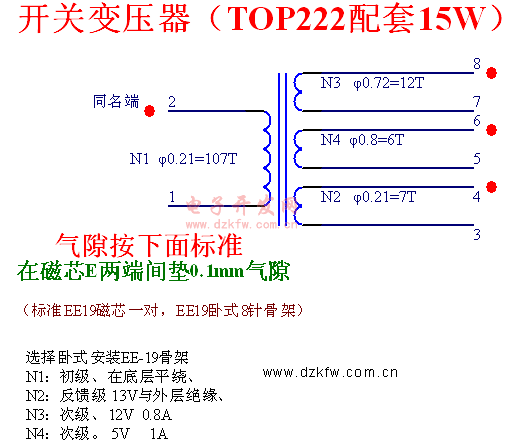

      電子變壓器匝線圖

      (9)關斷/自動重啟動電路
           一旦調節失控,關斷/自動重啟動電路立即使芯片在5%占空比下工作,同時切斷從外部流入C端的電流,Vc再次進入滯后調節模式。倘若故障已排除,Vc又回到并聯調節模式,自動重新啟動電源恢復正常工作,自動重啟動的頻率為1.2 Hz。
          (10)高壓電流源
          在啟動或滯后調節模式下,高壓電流源經過電子開關SI給內部電路提供偏置,并且對CT進行充電。電源正常工作時SI改接內部電源,將高壓電流源關斷。

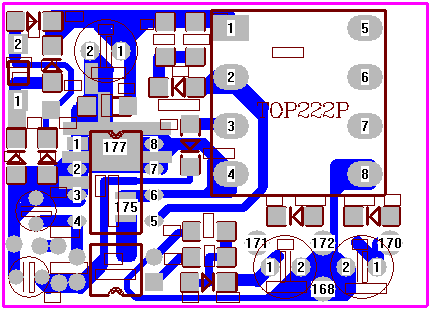

      pcb布線圖
