20W／12V輸出開關電源電路圖 12V開關電源電路

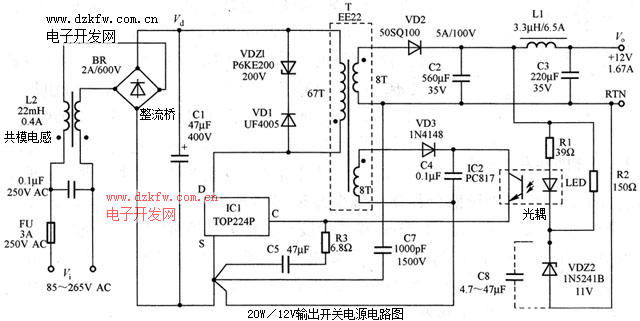

　　如圖為20W／12V輸出開關電源電路圖。該電路中，交流電源經過BR和C1整流濾波后產生直流高壓Vd，給高頻變壓器的初級繞組供電。VDZ1和VD1能將漏感產生的尖峰電壓鉗位到安全值，并能衰減振鈴電壓。VDZ1采用反向擊穿電壓為200V的瞬態(tài)電壓抑制器P6KE200，VD1選用1A／600V的超快恢復二極管UF4005。
　　變壓器次級繞組電壓通過VD2、C2、u和C3整流濾波，獲得12V輸出電壓。該電壓值是由VDZ2穩(wěn)壓值、光電耦合器中LED的正向壓降、R1上的壓降這三者之和來設定的。改變高頻變壓器的匝數(shù)比和VDZ2的穩(wěn)壓值，還可獲得其他輸出電壓值。R2和VDZ2還為12V輸出提供一個假負載，用以提高輕載時的負載調整率。
