會員注冊可開10點模式或酒吧模式的LED顯示屏。酒吧模式和點陣模式，可以通過外部設置多個IC可級聯在一起，拿著首級擴展顯示。該IC可以從一個寬電源電壓（3V至25V DC）。LED的亮度可以通過一個外部電阻編程。LM3914的LED輸出的是TTL和CMOS兼容。
說明
電路圖中的發光二極管D1的toD10顯示點或條形圖模式電池的水平。電阻R4引腳6,7和地面之間的連接，控制LED的亮度。電阻R1和R2的壺形成一個分壓器網絡的POT R2可以用于校準。
此處所示的電路設計，以監測10.5V至15V DC之間。可以做如下的校準電路。成立后的電路連接12V直流電源輸入。現在調整的10K鍋LED10發光（點模式）或發光二極管10輝光（欄模式）。現在減少的步驟和10.5伏電壓只有LED1的意志煥發。開關S1可用于點模式和條形圖模式之間進行選擇。當S1閉合，PIN9的集成電路被連接到正電源和條形圖模式被啟用。當開關S1是開放的IC PIN9斷開連接到正電源和顯示器去點模式。
隨著稍加修改電路可以用來監視其他的電壓范圍。對于這個剛剛刪除的電阻R3和連接上層的輸入電壓。現在調整的POT R2，直到10的LED發光（點模式）。刪除上電壓等級較低的水平，并連接輸入。現在連接在R3的地方高價值的鍋（例如500K）和調整直至單獨的LED1發光。現在刪除了鍋，測量直流電阻和連接電阻值相同，在R3的地方。水平顯示器已經準備就緒。

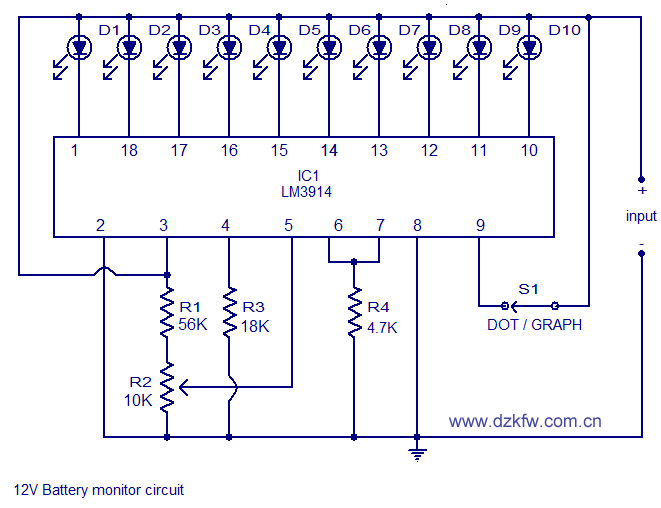

電池電量指標使用LM3914的電路圖
電池電量指示電路采用LM3914

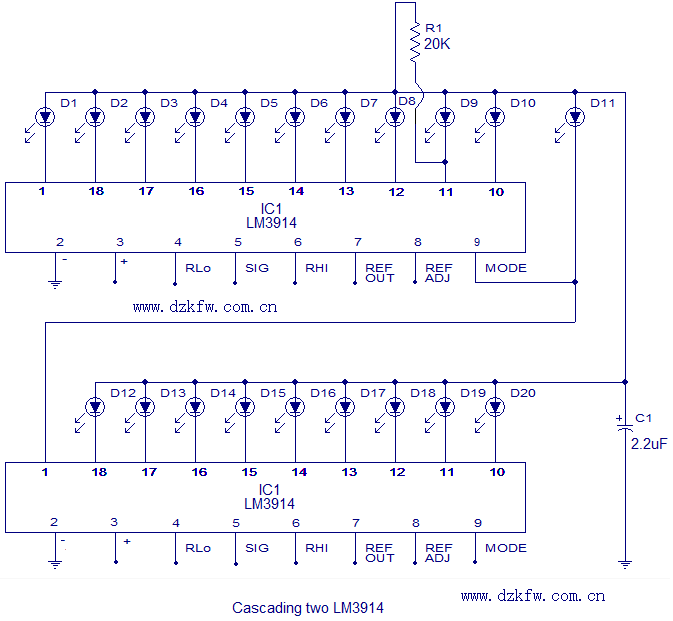

級聯兩個LM3914
兩個或兩個以上的LM3914芯片可以級聯在一起，得到一個擴展顯示。兩個LM3914集成電路cacaded合力得到了20顆LED的電壓水平指示器的示意圖如下所示。
級聯兩個LM3914
其他一些電池水平的相關電路，您可能會喜歡的
1，簡單的電池電量指示燈：該電路可用于監測3V電池的水平。電路是基于從松下MN13811G的。MN13811G是CMOS電壓檢測IC，可用于各種電壓監控應用。在電路中的LED D1將閃爍時候電池電壓降到2.4伏以下。
2，3個LED電池電量指示燈：這里顯示3 LED電池電量指示燈，可用于監測12V汽車電池的電壓水平。三個國家的電池 ，即低于11.5V之間的11.5和13.5 13.5以上，顯示的LED發光。
3，閃爍的電池監控：該電路可用于監測的6至12V電池的電壓等級。基于晶體管的電路，并可以通過使用一個電位器來調整電壓等級的LED開始閃爍。
