利用車內電池的USB電源插座,LM317-5V POWER SUPPLY

關鍵字：車載usb電源，LM317,5V

    如今有不少便攜式電器普遍使用USB口作為其電源插頭，例如便攜式閱讀燈就是用USB口來對其內部電池進行充電，但這種耗電較大的小電器利用電腦上的USB口就不合適了。對此．這里提供一種USB電源插口，它可利用汽車內部的12V電池來對使用5VUSB口為電源的便攜式設備供電或充電。

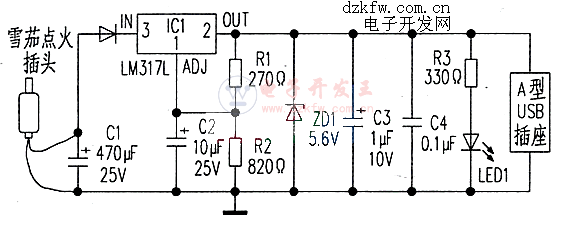

    附圖為通用USB電源插座電路，可安全地將車內12V電池電壓變換成穩定的5V直流電壓。此電路可對任何用USB電源供電的設備進行供電或充電。車內12V電源取自儀表板上的點煙插座。

  點煙插座送入的直流電壓連接至三端可調穩壓芯片LM317L(IC1)，C1消除輸入電源中的雜波．R1／R2調節穩壓器輸出至穩定的5v．此5V送至A型USB母插座上．紅色LED指示輸出狀態．穩壓二極管ZD1用來保護輸出不出現高壓。
