看到很多維修人員修電源炸管。我給大家普及一個低電壓維修開關電源的安全教程，什么是低電壓安全維修 低電壓就是36V以下為低電壓？這是廢話。

以48V電動車充電器為例 大家知道 充電器的震蕩電路一般為UC3842這個集成電路的啟動7腳有一個120K左右的電阻。開始測試 將18V直流維修電源的魚夾不分正負的接到充電器的交流插頭上，免焊接。電路主濾波電容得到17V電壓之后 用金屬鑷子短路120K啟動電阻UC3842得到啟動電壓后啟動，開關變壓器反饋繞組輸出16V左右電壓供給UC3842的7腳啟動維持震蕩 空載正常輸出55V。不啟動請查找損壞的元器件更換后再測試，直到成功。電路圖如下

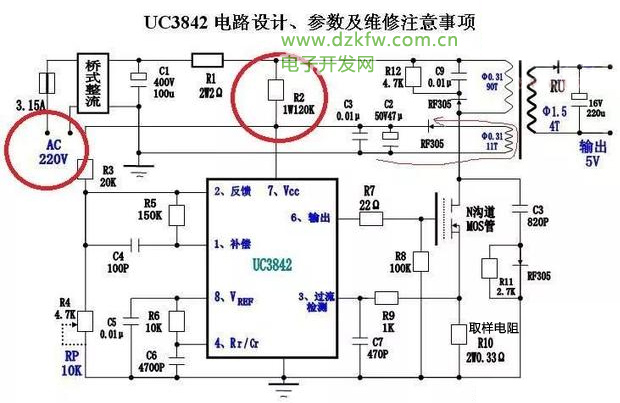

一款電動車充電器電路圖

由于電源震蕩塊的啟動電壓不太一樣，請維修前必須了解啟動電壓的范圍。適應多種開關電源的空載維修，不擔心爆管，無任何危險，請先找個好電源學習測試一下再進行。

字不多，其他就不多說了，你看到了理解了就終身受益。朋友，你明白了嗎？ 受益了嗎？請給點個贊。
