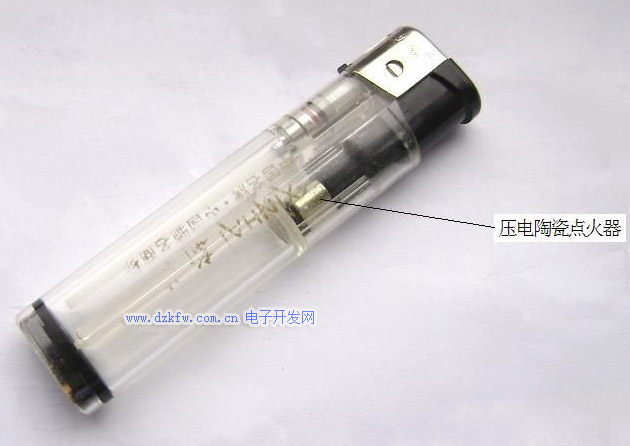

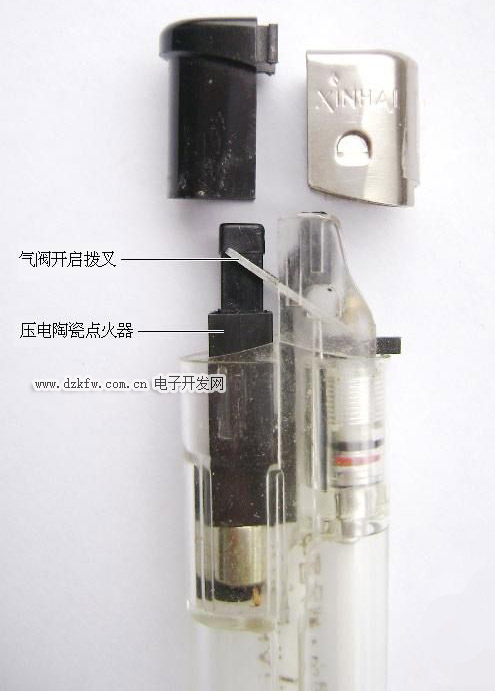

一次性打火機，人們太熟悉不過了，不多解釋，看圖：

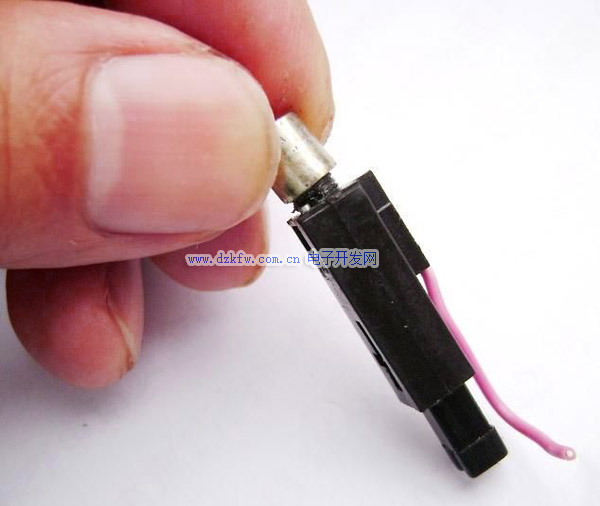

拆下的壓電陶瓷點火器：

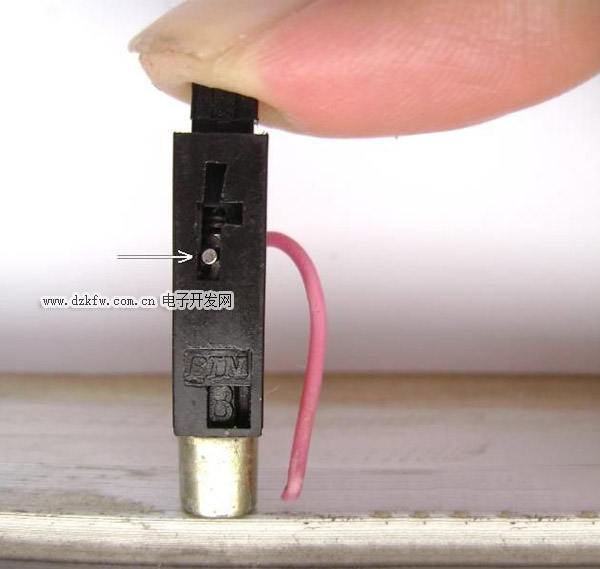

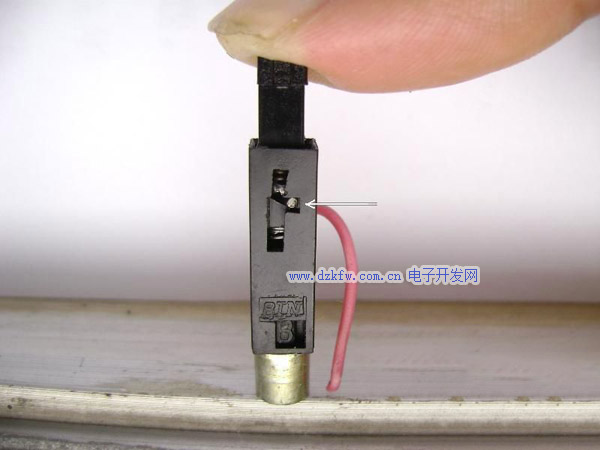

用力壓縮前（打火前）， 叩擊活動銷在固定槽內 ：

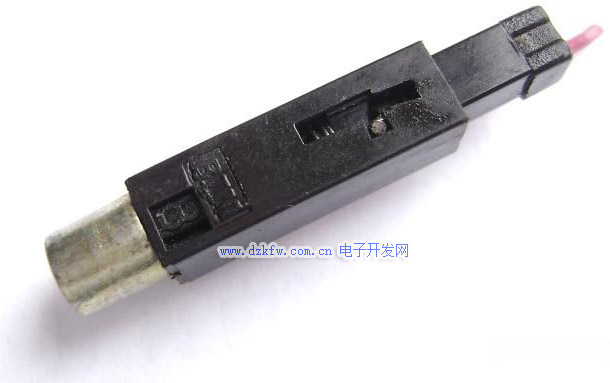

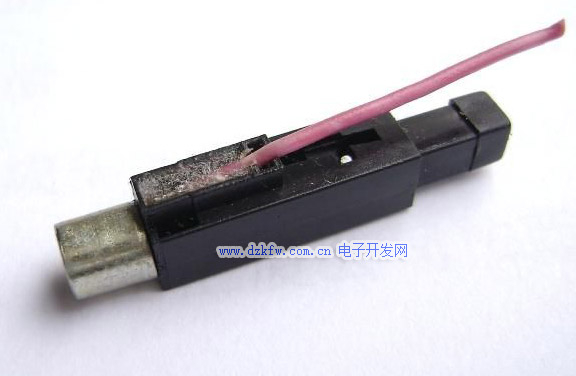

用力壓縮后（打火后）， 叩擊活動銷離開固定槽，撞擊到壓電陶瓷的叩擊觸頭（在內部） ：

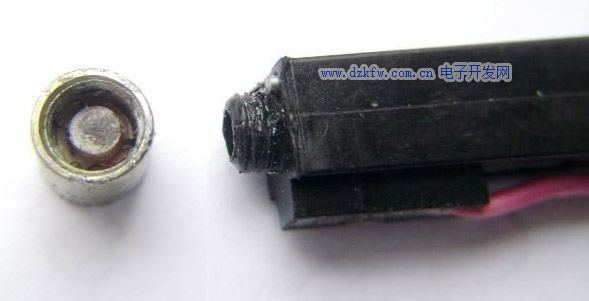

金屬帽可以旋下：

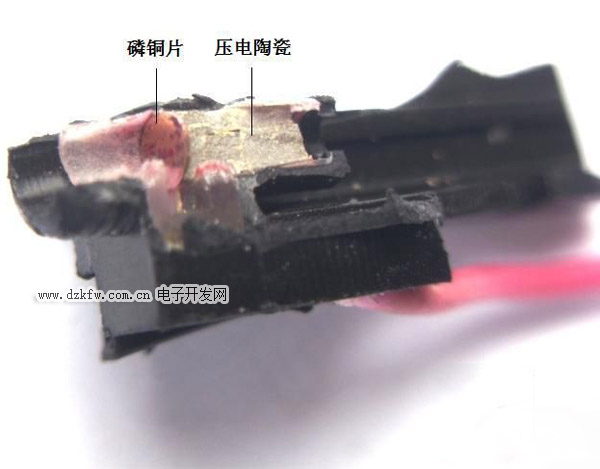

壓電陶瓷體是用環氧樹脂固定的，旋下時被折斷了：




下圖的彈簧，是 叩擊活動銷下彈簧，起 叩擊 復位作用：

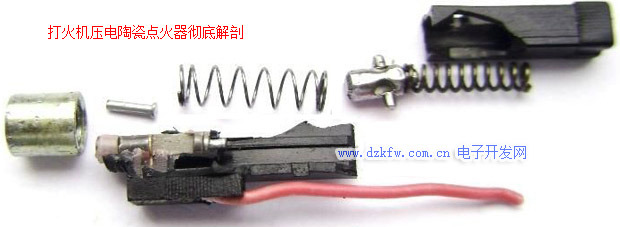

“全家�！绷慵�：




這是叩擊活動銷及上壓力彈簧， 彈簧 較粗，叩擊瞬間釋放的彈力也很大：









其實壓電陶瓷在燒成之后要置于強直流電場下進行極化處理，經過極化處理后的壓電陶瓷會保留一定的宏觀剩余極化強度，從而使陶瓷具有了一定的壓電性質，簡單說就是經過極化了的壓電陶瓷片的兩端會出現束縛電荷（在電極表面上吸附了一層來自外界的自由電荷）。

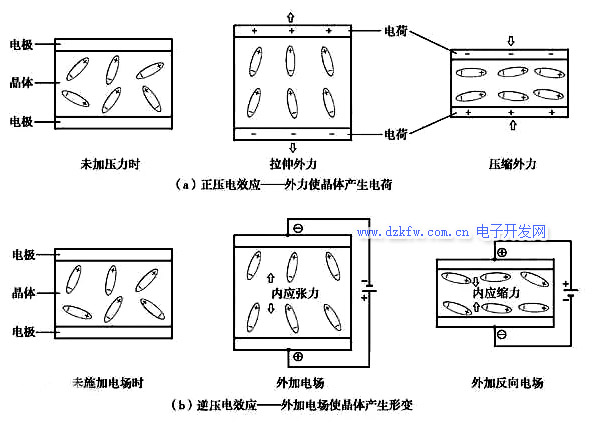

壓電效應的再理解：
當給壓電瓷片施加外力F，瓷片被壓縮，極化強度變小，釋放部分吸附自由電荷，出現放電現象。當外力F撤除，瓷片回復原狀，極化強度變大，吸附一些自由電荷，出現充電現象。這種由機械能轉變為電能的現象，稱為正壓電效應。



用不同規格的壓電陶瓷，其產生的電場電位可達數千、上萬伏特。
例如：F = 1000 N，L = 15 mm,  f  = 12 mm,
d33 = 265pCN-1 （壓電應變常數）,  e 33T= 1500  e 0 （介電常數）, k33 = 0.7 （機電耦合系數）
T  U= 10.4 kV

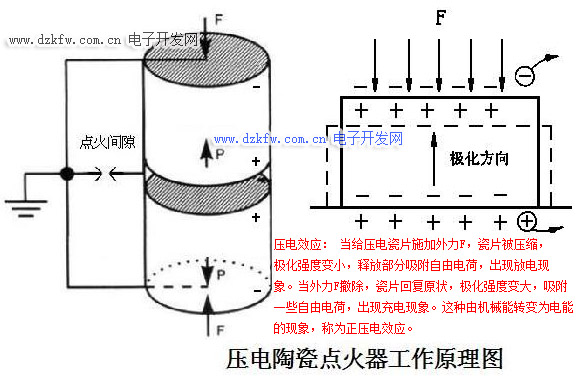

繪制打火機壓電陶瓷點火器結構示意圖如下，由兩個圓柱型壓電陶瓷體組成：

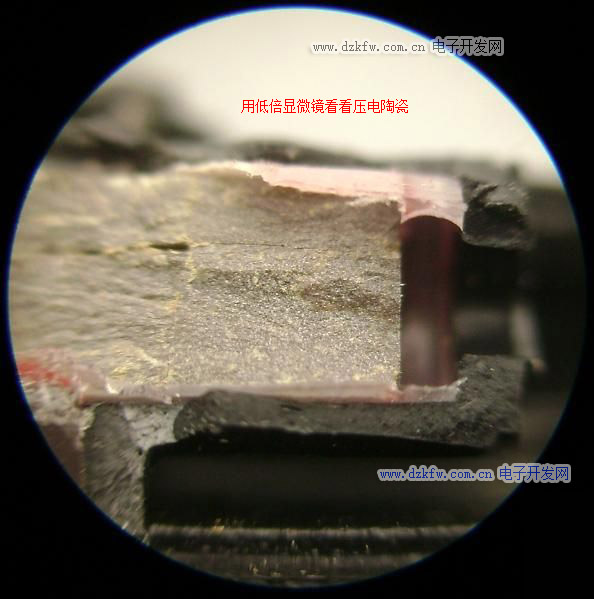

用低倍顯微鏡看看壓電陶瓷：







壓電陶瓷是多晶體，由小晶粒無規則鑲嵌成， BSPT 壓電陶瓷斷面的SEM照片（網圖）如下：


傳完了，謝謝觀看！

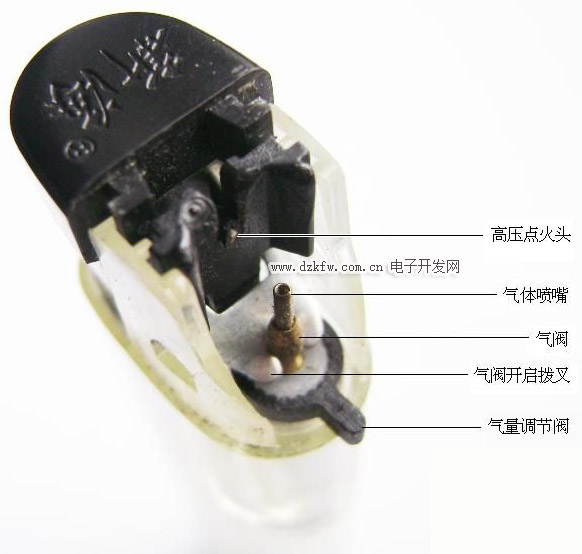

后補：許多壇友看了本文后，說沒看見負極（金屬帽）到氣體噴嘴的引線。實際上負極（金屬帽）接到點火器外殼，點火器外殼通過金屬氣閥撥叉接到銅氣體噴嘴，點火器外殼相當于是一只高壓小電容，叩擊點火器后，氣閥撥叉將氣閥向上打開，點火頭與氣體噴嘴之間放電，將燃氣點燃。
