本文介紹的電路我們暫且稱其為“仿聲原理電子驅鼠器”，它不是我們常見的利用高強度超聲波驅趕老鼠的工作方式，而是利用電子電路產生一種逼真的貓叫聲，用模擬出來的這種叫聲嚇阻老鼠不讓其在一定范圍內活動。至于這種驅鼠方式是否有效或者是否長期有效不得而知，城郊和鄉村的電子愛好者有時間可以自制實驗。電路中的KD5605貓叫聲模擬電路并不好找，可以用另外的相似集成電路或555電路搭建亦或于分立元件搭建，這里不詳述這方面內容。

這個電路即以“仿聲原理電子驅鼠器”工作設想制作，可以控制貓叫聲的持續時間和每次叫聲間隔時間（由555電路控制）、貓叫聲的音調（由KD5605外接電阻調整）。電路由555時基電路組成的時間控制器、KD5605貓叫聲模擬集成電路和LM386組成的音頻功率放大電路組成。

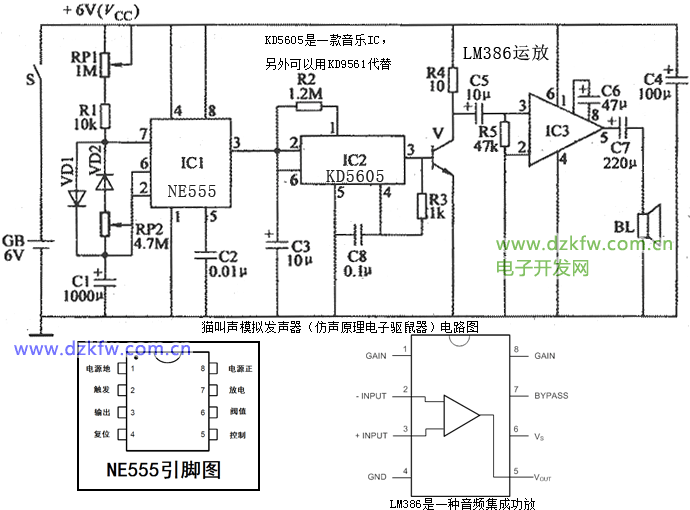

以下是電路圖：

　　電路工作原理
　　接通電源開關S后，電路通電工作。由于開機瞬問電容器C1兩端電壓不能突變，IC1的2腳和6腳為低電平，3腳輸出高電平，使貓叫聲模擬集成電路IC2受觸發而工作，輸出貓叫聲電信號。

該信號經三極管V放大后再由C5耦合給IC3放大，最后驅動揚聲器BL發出響亮的貓叫聲。與此同時，+6V(Vcc)電壓經電位器RPl、電阻器R1和二極管VD1向電容器C1充電，使C1兩端電壓不斷升高，當IC1的2腳和6腳電壓上升至Vcc2/3(約4v)時，IC1的3腳由高電平變?yōu)榈碗娖剑�使IC2 和IC3等停止工作，揚聲器BL停止發聲。

　　此時電容器C1又通過電位器RP2、二極管VD2和IC1的7腳內部電路放電，使C1兩端電壓逐漸下降，當IC1的2腳和6腳電壓降至Vcc1/3(約2v)時，IC1的3腳又變?yōu)楦唠娖剑�使IC2和IC3等工作，揚聲器BL又發出貓叫聲。

　　調節RP1的阻值，可以改變貓叫聲的持續時間 (在10min內連續可調)。
　　調節RP2的阻值，可以改變每次貓叫聲的時間間隔 (可在1h內連續可調)，改變R2的電阻值，可以改變貓叫聲的音調，使貓叫聲更逼真。

　　元器件選擇
　　R1-R5選用1/4W或1/8W碳膜電阻器。
　　RP1和RP2可選用小型實心電位器或WH7型可變電阻器。
　　C1、C3-C7均選用耐壓值為16v的鋁電解電容器;C2和C8均選用瓷介電容器。
　　VD1和VD2均選用1N4148型硅開關二極管。
　　V選用S9013或3DG12型硅NPN型晶體管。
　　IC1選用NE555時基集成電路；IC2選用KD5605型貓叫聲專用集成電路；IC3選用LM386型音頻功率放大集成電路。
　　S選用小型撥動式開關或按鍵自鎖式開關。
　　BL選用0.25-0.5W/8Ω電動式揚聲器。
