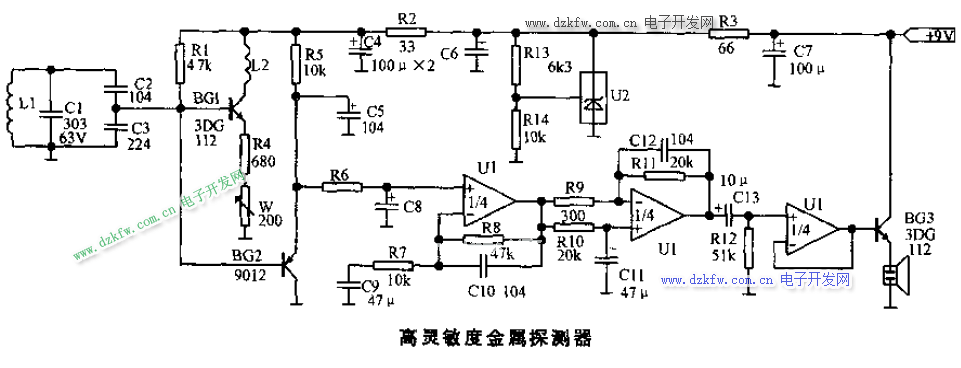

高靈敏度金屬探測器由L1及C1、C2、C3、BG1等組成發(fā)射振蕩回路，振蕩頻率為 60kHz。L1為探測線圈，L2 為耦合線圈，同時給 BG1 饋電。BG2為信號放大、檢波管。BG2 的輸出送入運放U中，運放第一級、第二級均為低通濾波放大器，兩級放大倍數為 1000 倍，最后經射極跟器驅動蜂器。由于金屬靠近時只有 mV 級電壓信號發(fā)生變化，所以第一、二級電路的噪聲大小將決定整個探測器性能的好壞，電源的噪聲也將影響電路的性能，故由 C4、R2、R3 組成電源去耦網絡，可濾除電源干擾。電路圖如下：
