電子鞭炮使用220V電源作為能源，是一種電子玩具產品，適合在有電源的室內室外“燃放”。既可杜絕傳統鞭炮的安全隱患，又可最大程度地滿足人們放鞭炮的傳統習慣。

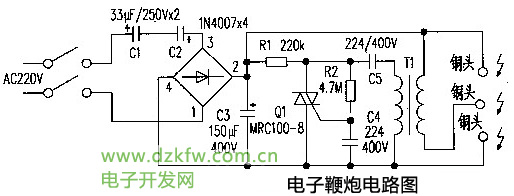

電路原理圖

工作原理

220V的交流電經C1、C2、D1-D4整流，得到約300V的直流電壓。C3在本電路中既起到濾波又起到儲存電壓的作用。R1、R2、C4、C5、Q1組成脈沖高壓驅動電路；Q1的通斷，在T1的次級產生高頻交變磁場。次級所產生高頻，高壓電流經過銅頭放電，從而控制C3的充電、放電，在銅頭中將產生震耳的爆響及耀眼的閃光。改變R2的大小，可改變爆炸響聲的快慢。

T1可自制，初級用Φ0．35mm的漆包線在直徑10mm的圓磁棒上順繞20匝，包上二層絕緣紙，次級用Φ0．19mm的漆包線接在圓磁棒上繞1200匝。
