方便實用的電飯煲定時煮飯電路,Simple timer for rice cooker

關鍵字：定時煮飯電路圖

一、工作原理

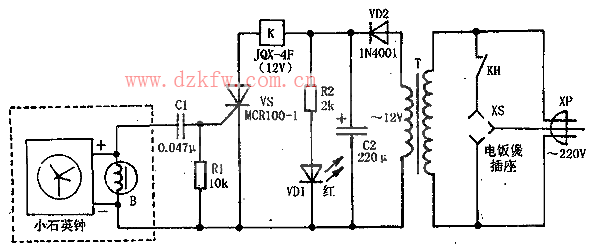

　　電飯煲自動煮飯控制器實際上是一個交流定時開關，其電路如下圖所示。虛線框內為帶鬧響功能的四指針石英鐘，B為鐘內電磁訊響器。
　　平時，單向晶閘管VS無觸發信號處于阻斷狀態，電磁繼電器K無電不吸合，其常開觸點KH斷開電飯煲電源，使電飯煲處于待煮飯狀態。當石英鐘按照主人事先設定好的時間發出鬧“鈴”時，由電磁訊，響器B輸出的電信號，經電容器C1耦合至單向晶閘管VS的控制端，直接觸發VS導通，使電磁繼電器K得電吸合，其常開觸點KH接通電飯煲電源，即實現電飯煲無人操作定時自動通電煮飯�！　‰娐分�，220V交流市電經電源變壓器T降壓、晶體二極管VD2半波整流和電容器C2濾波后，向控制電路提供約12V直流穩定工作電壓。限流電阻器R2和發光二極管VD1構成控制器通電指示燈電路。

　　二、元器件選擇
　　VS選用MCR100-1或BT169D、CR1AM-6、2N6565型小型塑封單向晶閘管，要求觸發電流盡可能小些。
　　VD1可用φ5mm普通紅色發光二極管，VD2用1N4001或1N4004型硅整流二極管。
　　R1、R2均用RTX-1／4W型碳膜電阻器。C1用CT1型瓷介電容器，C2用CD11-25V型電解電容器。石英鐘選用市售小型臺式四指針帶鬧“鈴”功能的那一種，使用前須打開機芯后蓋，從電磁訊響器B兩端焊接并引出兩根軟細導線。
　　K用JQ×-4F型中功率電磁繼電器。宜選工作電壓12V、觸點形式為4H那種，使用時將4組常開觸點全部并聯起來，以增大帶負載能力。T用220V／12V、3W小型成品電源變壓器。
　　要求長時間通電不發熱。XP宜采用250V、10A單相三爪交流電插頭，XS采用機裝(或壁式)250V、10A單相三孔交流電插座。

　　三、制作與使用

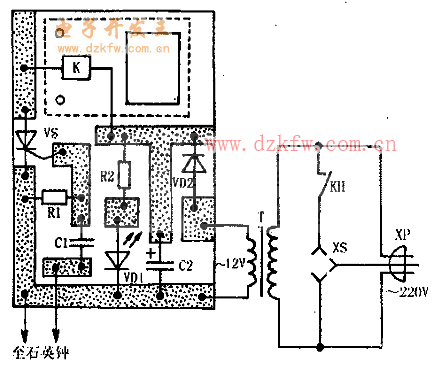

　　下圖所示是該電飯煲自動煮飯控制器的印制電路板焊接圖。印制電路板實際尺寸約為55mm×45mm，可用刀刻法加工而成。
　　焊接好的電路板裝入容積合適的絕緣小盒內。盒面板固定石英鐘，并開孔固定發光二極管VD1和插座XS；盒側后面打孔，通過長約1．5m的電熱器具專用大電流三股銅芯線引出電源插頭XP。
　　焊接時電烙鐵外殼要良好接地，以免交流感應電壓擊穿石英鐘內部CMOS集成電路!裝配成的電飯煲自動煮飯控制器，只要元器件質量有保證，焊接無誤，不須任何調試便可投入使用。
　　每次使用時，在早晨(或下午)上班前將米淘洗好下鍋加水，將控制器上石英鐘響鬧的時間設定在下班回家前的1小時左右(具體視各人情況自定)，將電源插頭XP接入220V市電插座，電飯煲插頭則接入控制器的插座XS內，并同時按下電飯煲上電源按鍵開關，即可放心離去。待下班回到家，拔掉控制器的電源插頭XP，便可揭鍋蓋吃到色香俱佳的米飯。
　　本電路雖簡單，但缺少在鎖定時間間隔后自動斷電功能，請制作、使用者注意。本制作涉及220V市電，務必注意安全!
