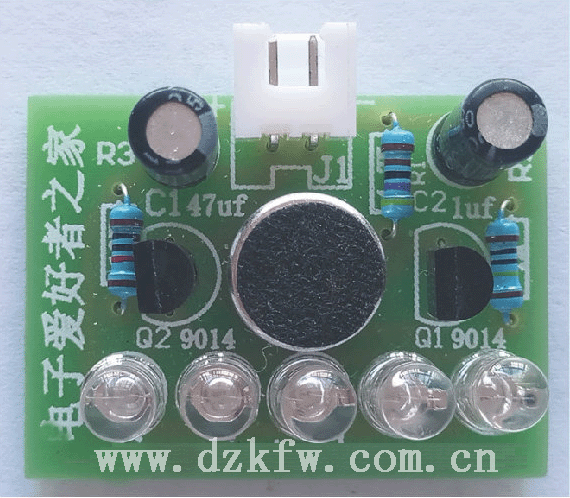

產品名稱:聲控LED旋律燈PCB板
工作電壓：3－5.5V（直流電）
PCB板材：FR-4 A級玻纖板
外形尺寸：3.4CM*2.5CM

電路功能：本套件制作成功后5只LED會隨著音樂或是其它聲音的節奏閃動起來，可放置于音響附近，讓燈光為音樂伴舞！

咪頭正負區分：有三根線那端是負極接外殼，或者拿萬用表調到二極管檔，表筆分別接到引腳和外殼，接通的腳為負極。

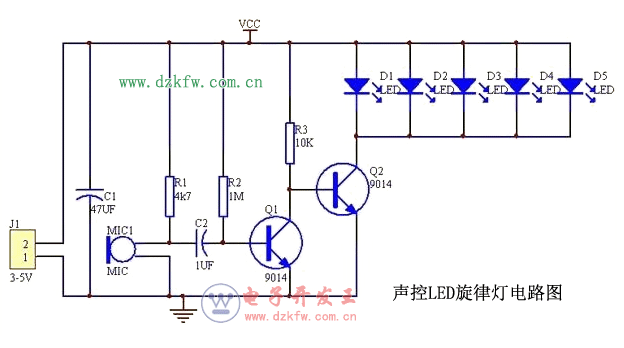

原理及原理圖：

聲控LED旋律燈主要由電源電路，話筒放大電路，LED發光電路組成。電源由J1輸入，C1濾波供電路使用。MIC1將聲音信號轉化為電信號，經C2耦合到Q1放大，放大后的信號送到Q2基極，由Q2驅動5只LED發光，聲響越大，LED燈越亮。

散件元件清單：
元件名稱            數量
PCB板                  1
帶腳咪頭              1（底部有三條線接到外殼的那個腳是負極！）
XH2.54-2P彎座   1
XH2.54-2P線      1
5MM白發藍LED   5
9014三極管         2
1M電阻                1
10K電阻              1
4.7K電阻             1
1UF電解電容       1
47UF電解電容      1

常見問題：
1.LED正負極沒注意，長腳是正極。
2.三個電阻沒按照板子上的標識焊接，用萬用表測量或者看電阻色環讀值。
3.三極管沒按照板子上的形狀插上去，導致方向不對。
4·咪頭正負極沒對，長腳正極，或者與外殼相連的管腳是負極。
5·電解電容容值焊錯，一個1uf，個47uf，注意區分，長腳正極。
6·電源正負極接反，以板子上的標識為準，+號對應的線是正極，- 號對應的線是負極。
7·檢查焊接短路和虛焊現象，供電電壓3-5.5v，需要穩定的電源，最好用電池供電。
