問題提出
　　鎳鎘或鎳氫電池對充電有嚴格要求。但市場上出售的大多數充電器都是粗制濫造,根本無法達到電池的要求。我曾剖析過幾種充電器,其電路幾乎千篇一律:一個小功率的6v左右的變壓器(并且是劣質的),用一個二極管進行斗波整流之后用小電阻進行限流充電。有的在限流電阻上并接一只發光二極管進行狀態指示。充電電流在20-70mA不等。并且是脈沖電流,大小還會受市電電壓及電池狀態影響,根本談不上恒流。電池在這種條件下充電,壽命大為縮短。

　　解決方案

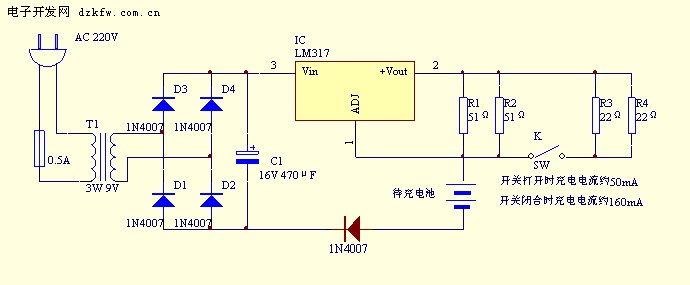

　　本電路實際上是一個恒流源。核器件是集成三端可調穩壓器LM317T。LM317T在電源電壓足夠的情況下可以保持其+Vout端比其ADJ端電壓高1。25V。請看圖中的接法,ADJ端直接與待充電池相連。但ADJ端的內阻很大(正常情況下ADJ端的電流不會超過50μA),可近似看作開路,但它可以對電壓進行取樣。LM317T將+Vout端的電壓提高到比ADJ端高1.25V,那么跨接在+Vout端與ADJ端的電阻上將有1.25V/25.5Ω=0。05A=50mA的電流流過(25.5Ω為開關打開時,R1與R2并聯后的總阻值)。這個電流便流過電池,對電池進行了恒流充電。想一想,為什么它不能流向別的地方?
　　擴展應用
　　按圖中的參數,開關打開時,充電電流約為50mA;閉合時約為160mA。這適合于普通的容量為500mA的鎳鎘電池。你可以通過改變接在LM317T的+Vout端與ADJ端的電阻阻值來改變充電電流的大小。其中,所需電阻阻值(單位為Ω)=1。25V/所需充電電流(單位為mA)。
