AMS1117系列穩壓器有可調版與多種固定電壓版，設計用于提供1A輸出電流且工作壓差可低至1V。在最大輸出電流時，AMS1117器件的最小壓差保證不超過1.3V，并隨負載電流的減小而逐漸降低。

AMS1117是一個正向低壓降穩壓器，在1A電流下壓降為1.2V。

AMS1117有兩個版本：固定輸出版本和可調版本，固定輸出電壓為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，具有1％的精度；固定輸出電壓為1.2V的精度為2%。

AMS1117內部集成過熱保護和限流電路，是電池供電和便攜式計算機的最佳選擇。

AMS1117特點

固定輸出電壓為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可調版本，具有1％的精度*

固定輸出電壓為1.2V的精度為2％

低漏失電壓：1A輸出電流時僅為1.2V

限流功能

過熱切斷

溫度范圍：-40°C~125°C

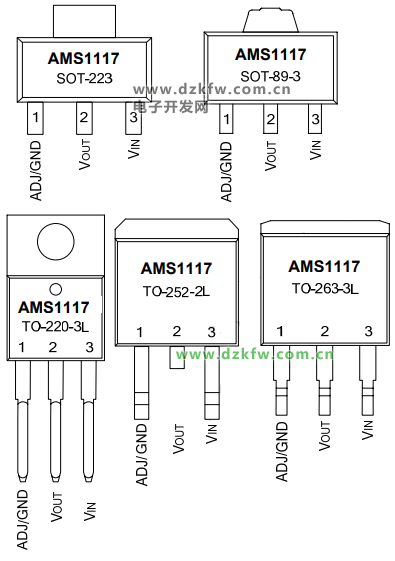

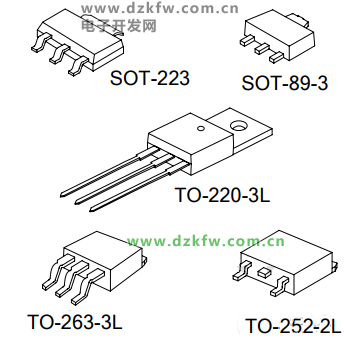

AMS1117管腳排列圖

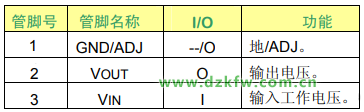

AMS1117管腳功能

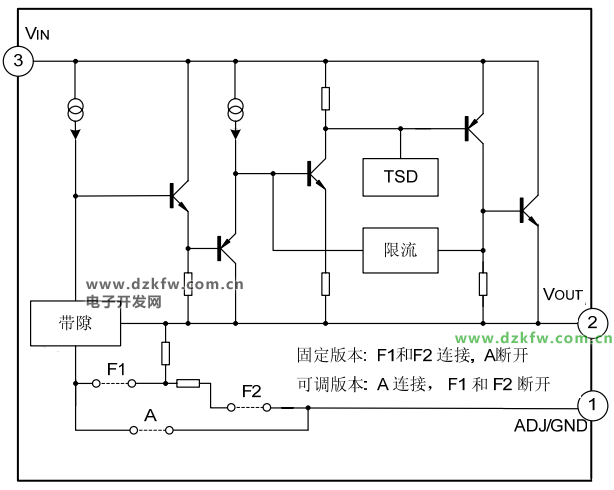

AMS1117內部框圖

AMS1117功能

AMS1117是一個低漏失電壓調整器，它的穩壓調整管是由一個PNP驅動的NPN管組成的，漏失電壓定義為： VDROP = VBE+ VSAT。

AMS1117有固定和可調兩個版本可用，輸出電壓可以是：1.2V，1.5V，1.8V，2.5V，2.85V， 3.0V，3.3V，和5.0V。片內過熱切斷電路提供了過載和過熱保護，以防環境溫度造成過高的結溫。

為了確保AMS1117的穩定性，對可調電壓版本，輸出需要連接一個至少22μF的鉭電容。對于固定電壓版本，可采用更小的電容，具體可以根據實際應用確定。通常，線性調整器的穩定性隨著輸出電流增加而降低。

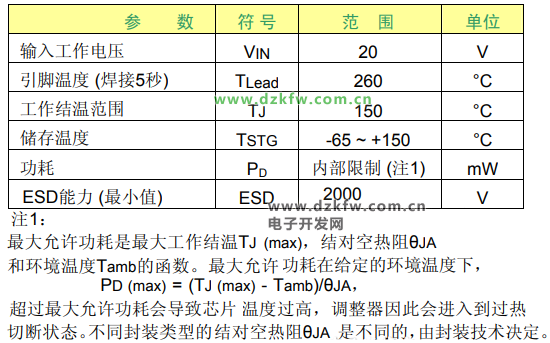

AMS1117極限參數

AMS1117-3.3參數：

絕對最大額定值：

工作結溫范圍：-40~125°C

輸入電壓：15V

焊接溫度（25秒）：265°C

存儲溫度：-65~150°C

AMS1117電氣特性

輸出電壓：3.267~3.333V（0《=IOUT《=1A，4.75V《=VIN《=12V）線路調整（最大）：10mV（4.75V《=VIN《=12V）負載調節（最大）：15mV（VIN=5V，0《=IOUT《=1A）電壓差（最大）：1.3V電流限制：900~1500mA靜態電流（最大）：10mA紋波抑制（最小）：60dB。

AMS1117典型應用電路（一）

AMS1117-3.3是一種輸出電壓為3.3V的正向低壓降穩壓器，適用于高效率線性穩壓器發表開關電源穩壓器電池充電器活躍的小型計算機系統接口終端筆記本電腦的電源管理電池供電的儀器。

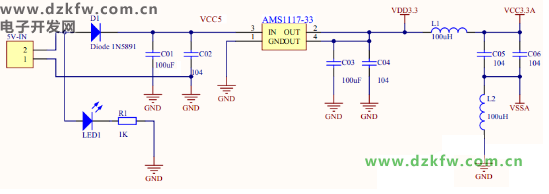

以下是用穩壓芯片將5V的電源轉換成3.3V的電壓電路原理圖。

圖 AMS1117-3.3電路

對電路的解析：

1、D1作用是防止電源反接。

2、C01、C02是電源輸入濾波。

3、VDD3.3是3.3V電源，供數字電路使用，

4、L1、L2是隔離濾波電感。

5、VCC3.3是3.3V電源，供模擬電路使用

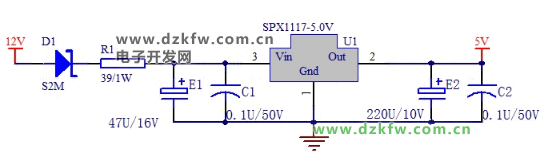

AMS1117典型應用電路（二）：AMS1117-5穩壓電路圖

圖 AMS1117-5V電路

AMS1117典型應用電路（三）：AMS1117穩壓電路圖

AMS1117是一個低漏失電壓調整器，它的穩壓調整管是由一個PNP驅動的NPN管組成的，漏失電壓定義為：VDROP=VBE+VSAT。

AMS1117有固定和可調兩個版本可用，輸出電壓可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。片內過熱切斷電路提供了過載和過熱保護，以防環境溫度造成過高的結溫。

為了確保AMS1117的穩定性，對可調電壓版本，輸出需要連接一個至少22μF的鉭電容。對于固定電壓版本，可采用更小的電容，具體可以根據實際應用確定。通常，線性調整器的穩定性隨著輸出電流增加而降低。

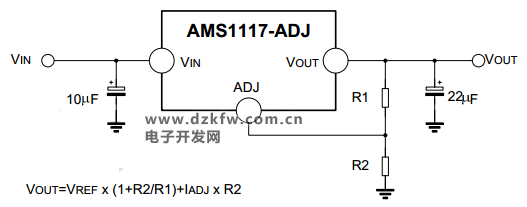

圖、典型可調輸出電壓

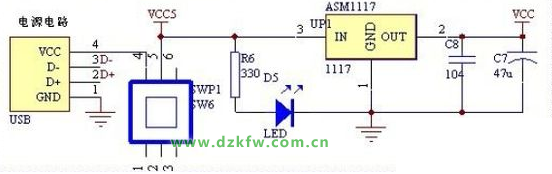

AMS1117典型應用電路（四）：AMS1117的5v轉3.3v

ASM1117的工作原理和普通的78系列線性穩壓器或LM317線性穩壓器相同，所有的線性穩壓器都是通過對輸出電壓采樣，然后反饋到調節電路去調節輸出級調整管的阻抗，當輸出電壓偏低時，就調節輸出級的阻抗變小從而減小調整管的壓降，當輸出電壓偏高時，就調節輸出級的阻抗變大從而增大調整管的壓降，這樣就維持了輸出電壓的穩定。

ASM1117和78系列穩壓器的主要差別是它的最小飽和壓降（即失穩電壓）較小，為1.1V（典型值）~1.3V（最大值），而78系列穩壓器的失穩電壓是2V~3V左右，因此在輸出電壓相同的情況下ASM1117可以工作在較低的輸入工作電壓下。以SSM1117-3.3為例，它的最低工作電壓是4.4V（典型值）~4.8V（最大值），而LM317輸出3.3V電壓時要求最低輸入電壓為5.3~6.3V。

另外SAM1117系列穩壓器的最高輸入電壓也低于78系列穩壓器。

R6是D5的限流電阻，作用是使顯示發光二極管D5在上電時能工作在正常的狀態下；C7和C8都是輸出濾波電容，作用是減小輸出電壓汶波并抑制ASM1117的自激振蕩，C8是高頻濾波電容，C7是低頻濾波電容。圖中已經標出了C8容量是0.1微法，C7是47微法，R6的阻值是3030歐。

電解電容主要濾除低頻紋波，一般從幾十Hz到200Hz。

無極性電容，容量比較小，常見的有瓷片電容，一般用來濾除高頻紋波。

電解電容中的ESL是指等效串聯電感。
